Why combine high-speed signals with power?
MIPI、HDMI、Thunderbolt、차량용 캠에어링룸 라인과 기타 고속 더블 다이얼 라인에서는 신호 전송이 보통 더블 다이얼 구조를 사용합니다; 동시에 시스템 단도 안정적인 전원 지원을 제공해야 합니다. 신호와 전원이 별도로 배치될 경우, 전선이 두꺼워지고 배선이 혼잡해지며 제조와 조립 비용도 증가합니다. 두 개의 더블 다이얼 신호와 1~2 개의 전원을 하나의 매우細은 동심초음파 케이블에 통합하면 공간 점유를 극도로 줄일 수 있으며 배선 효율성과 구조의 정밀도를 높이고, 고속 전송과 전원 공급의 협동 최적화를 실현할 수 있습니다.
두경로 분산을 매우細은 동심층선을 사용하여 구현하는 방법
양로 고속 차이 분리 링크의 핵심은 저항 일관성, 대칭성, 및 방호 신뢰성입니다.
2.1 동轴 구조의 자연스러운 장점극细 동심轴선은 내외导体가 동심적인 구조를 가지므로, 우수한 전기적 방사망 효과와 안정된 특성저항을 지니고 있어 고속 다중화 분할 회로의 이상적인 전송 매체입니다.
2.2 양중분산 배치 및 길이 일치 제어실제 설계에서는 독립적인 두 쌍의 마이크로 케이블 동轴线이 깊은 간격, 거리 및 조립 순서에 따라 배치됩니다. 이를 통해 간격 일치를 보장하고 시간 지연 차이를 줄이며, 전선 간의 교차 방해를 줄입니다.
2.3 더 높은 전송 속도 요구 사항 충족축속 구조의 안정성 덕분에, 6Gbps, 10Gbps 및 더 높은 속도에서도 양방향 차분이 좋은 눈 모양을 유지하며, 신호의 낮은 진동과 낮은 오류 비율을 보장하여 고속 인터페이스 표준의 까다로운 요구를 충족합니다.
세、전원선의 병행 설계와 방해 통제
대한 한 줄에 전원 공급을 실현하기 위해 일반적으로 1~2 개의 전원선을 추가합니다. 그 구조는 전원 공급 능력과 방해받을 가능성을 고려해야 합니다.

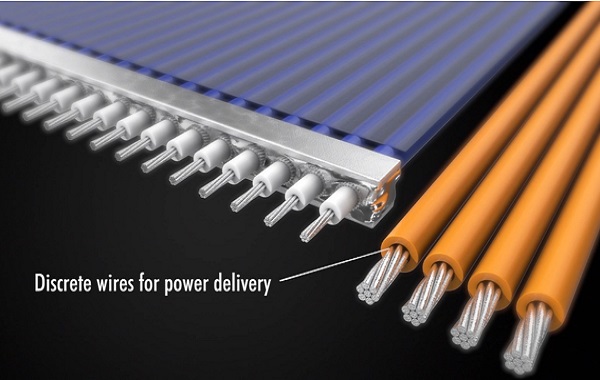

3.1 전원선 배치 방식전원선은 동심轴선과 병행으로 배치될 수 있으며, 더 두꺼운 선径을 사용하여 전류전도력을 높여 다양한 장치의 전력 소비 요구를 충족시킬 수 있습니다.
3.2 전원선 본체의 방전 특성전원 회로가 고속 차분 신호에 유도 임피던스를 유발하지 않도록 하기 위해, 전원선은 보호 성능이 더 좋은 테플론(PTFE) 원사를 사용하거나, 전원 전도체로 보호층이 더 완벽한 극초미형 동심성 케이블을 사용합니다.
3.3 지면 차단 구조 도입높은 속도의 더 까다로운 환경에서는, 독립金属箔층 또는 공통 지상층을 추가하여 전원선과 신호선을 효과적으로 분리하고, 전체 구간의 전기 기계적 상호 보완성(EMC)을 향상시킵니다.
양로 차분은 반드시 엄격한 길이 공정을 유지해야 하며, 그렇지 않으면 신호 약점도와 고속 안정성에 직접적인 영향을 미칩니다. 연결 접점의 일관성도 엄격하게 관리되어야 합니다.
4.2 블록싱 레이어 일관된 처리다중 동심층 케이블의 방호층은 연결 단에서 일관된 지면 처리를 해야 하며, 방호층 열림으로 인한 EMI 증가를 방지해야 합니다.
4.3 유연성, 기계적 강도 및 절곡 설계극細 동심선 복합선은 자주 곡가하는 좁은 공간의 장치에서 자주 사용되므로, 공정에서는 유연성, 곡가 내 수명 및 전체 기계 강도 간의 균형을 맞추어 장기적인 신뢰성 있는 운영을 보장해야 합니다.
저는수저우 훙성원 전자 과학 기술，장기적으로 고속 신호 라인 백과 매우細은 동심층 케이블의 설계와 맞춤형 제작에 집중하고 있으며, 고객에게 안정적이고 신뢰할 수 있는 고속 연결 솔루션을 제공하는 데 힘쓰고 있습니다. 상담이나 맞춤형 샘플 제작이 필요하시면 연락 주세요:윤经理 18913280527（微信同号）。
