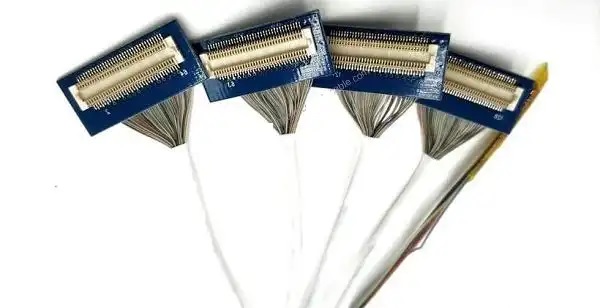

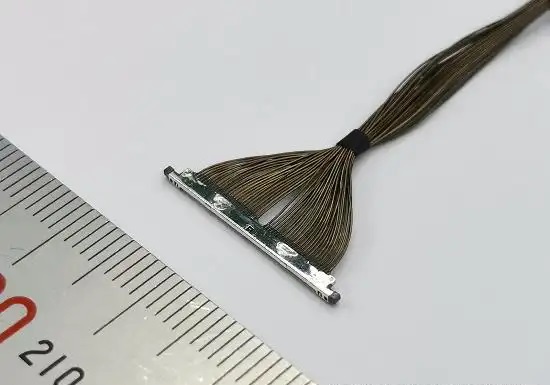

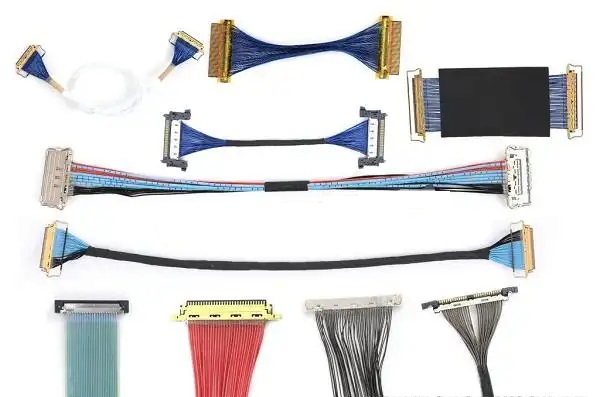

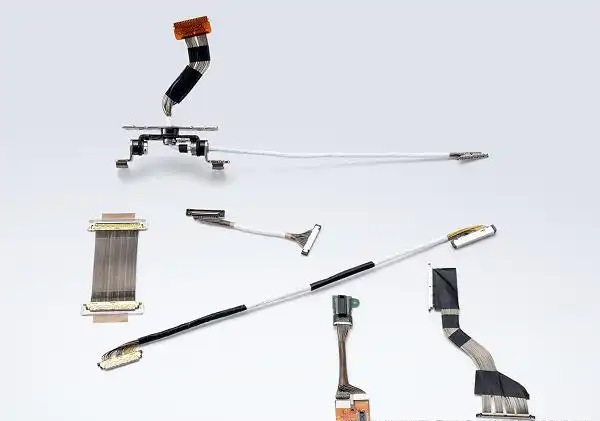

현재 드론, 노트북, 착용 장치 및 의료 전자 등 고급 전자 제품에서, 매우細은 동심轴 케이블(Micro Coaxial Cable)은 고속 신호 전송의 중요한 구성 요소로 자리 잡고 있습니다. 그것은 작은 크기, 높은 유연성 및 우수한 전기 성능으로 잘 알려져 있으며, 공간이 제한적이고 신호가 밀집된 시스템에서 널리 사용됩니다. 그러나 많은 엔지니어들은 설계나 사용 과정에서 중요한 세부 사항을 무시하기 일반적입니다 - 저항 불일치. 이 보이지 않는 차이는 신호 품질과 시스템 안정성에 직접적인 영향을 미칠 수 있습니다.
첫째, 절항 매치가 무엇인가요?
간단히 말해서, 저항 일치는 신호 소스, 전송선, 부하의 저항을 일치시키는 것입니다. 세 요소의 저항이 일치하면, 신호가 원활하게 전송되어 반사가 발생하지 않으며, 그로 인해波形이 완전하고 시스템이 안정됩니다.
극細 동심축 케이블의 경우 일반적인 설계 저항은 50Ω 또는 75Ω입니다. 이는 적용 시나리오에 따라 달라집니다. 이 범위를 벗어나면 신호 감소,波形 변형, 간섭 등의 문제가 발생합니다.
두、저항 불일치가 초래하는 다섯 가지 영향
신호 반사와波形 변형
장애阻抗 불일치 시 일부 신호 에너지가 반사되어 원래 신호와 결합되어波形 변조가 발생합니다. 이는 신호 변조뿐만 아니라 데이터 오류가 발생하여 시스템 통신 안정성에 영향을 미칠 수 있습니다.
2. 신호 감소와 전송 거리 단축
저항 차이는 신호 에너지 손실이 심화되도록 하며, 신호 강도가 거리에 따라 빠르게 감소합니다. 고속 전송 응용 프로그램에서 이 현상은 특히 두드러지며, 효과적인 통신 거리를 직접 단축합니다.
串扰 증가, 방해 심화
고집도 높은 라인 배치에서 저항 불일치는 인접 라인 간의 전자기 방해(EMI)를 증폭시키며, 간섭 문제를 일으키고 이는 다른 채널의 정상적인 신호 전송에 영향을 미칩니다.
4. EMC 테스트를 통과하기 어렵다
저항불일치로 인해 전체 시스템의 전자적 상호객성성(EMC)이 저하되어 장치가 EMI 테스트에서 규격을 초과할 가능성이 높아지게 됩니다. 이는 수정 비용을 증가시키는だけで 아니라 제품 출시 주기를 지연시킬 수 있습니다.
5. 고속 신호 일관성 손상
MIPI、LVDS、USB 3.0、HDMI 등 고속 인터페이스에서 저항 불일치는 **눈 그래프(Eye Diagram)** 개구도에显著하게 영향을 미치고, 오류 비율이 증가하며, 결국 화질과 전송 속도에 영향을 미칩니다.
세、저항 불일치를 피하는 방법은 무엇인가요?
1. 고정밀 제조된 Micro Coaxial Cable 선택
우수한 전선은 ±5% 내로 저항을 통제할 수 있으며, 전송 일관성을 원천적으로 보장할 수 있습니다.
2. PCB와 커넥터의 저항 설계 최적화
적절한 라인폭, 라인레이어 수 및 연결 방식을 계획하여 시스템 수준의 저항 매칭을 실현합니다.
3. 전문 검사 장비를 활용하여
TDR(시간 영역 반사계)와 같은 장비를 통해 케이블 저항 일관성을 검사하고, 빠르게 이상을 발견하여 수정합니다.
4. 라인뷰스의 곡률 반지름에 유의하세요
과도하거나 급격한 꺽임은 저항 변화를 유발하여 신호 일관성에 영향을 미친다. 최소 굴절 반경 규범을 준수해야 합니다.
尽管极细同轴线体积微小，但其在对高速信号系统的作用中至关重要。阻抗匹配不仅关系到信号质量，还影响整个系统的EMC性能与数据完整性。因此，在选型、排布、加工与测试各个阶段，都应严格把控阻抗匹配，确保线束传输稳定、高效、可靠。
