현재 고주파 고속 신호 전송이 점점 더 일반화되는 전자제품 분야에서 micro coaxial cable(극细 동심선)은 촬영 모듈, 차량 영상 시스템, 노트북 디스플레이 모듈 등 고정밀 장비의 최선의 연결 방안으로 자리 잡고 있습니다. 하지만, 엔지니어들이 실제 적용 과정에서 주로 맞닥뜨리는 문제로는 케이블 마감층이 부서지는 문제가 있습니다. 이는 신호 안정성에 영향을 미치고, 제품의 신뢰성을 낮추는 원인이 됩니다. 이 글에서는 I-PEX 20634-140T-02 커넥터를 예로 들어 micro coaxial 케이블이 사용 중 마감층이 부서지는 주요 원인을 분석하고, 효과적인 보호 방안을 제안합니다.
I-PEX 20634-140T-02는 무엇인가요?

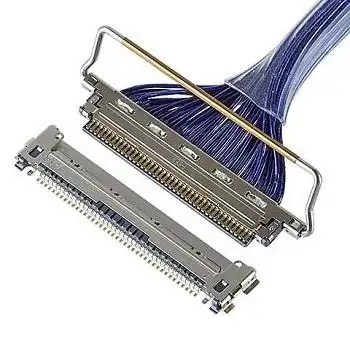

I-PEX 20634-140T-02은 0.4mm 간격, 40Pin의 초细则间距 커넥터로 빠른 속도의 다이어프랙션 신호 전송을 지원합니다. 이 커넥터는 고급 노트북, AR/VR 장치 및 산업 카메라 등 다양한 상황에서 널리 사용됩니다. AWG40/42/44 등급의 micro coaxial cable과 함께 사용할 때 고밀도 배선 및 빠른 안정된 신호 전송을 가능하게 하며, 시장에서 일반적으로 사용되는 미크로 코아크시얼 커넥터 솔루션입니다.
두 번째, 屏蔽층 파손의 일반적인 원인
• 과도한 변곡이나 끌어짓기로 인한金属 피로
극쌍심 주轴선의 방호층(예: 은막 강선)이 얇기 때문에 설치나 사용 과정에서 반복적으로 구부리거나 과도한 힘을 가하면 금속빛이 부러질 수 있으며, 그로 인해 파열이 발생할 수 있습니다.
접속기 접착 공정이 적절하지 않습니다.
I-PEX 20634-140T-02 단자에서 접착할 때, 온도 조절이 정확하지 않거나 압력이 너무 크면 방해 屏蔽층에 압축 표식이나 미세한 경계선이 생겨 결함이 발생할 가능성이 있습니다.
자료 선택이 불일치합니다.
모든 micro coax 케이블이 고속 커넥터 사용에 적합하지 않습니다. 접지층 재료가 약하거나 피로 저항성이 부족하면 진동이나 온도 변화에서 쉽게 파손됩니다.
외력 압상 또는 조립 공간 부족
데이터 케이블 설계에서 충분한 공간을 남기지 않으면, 케이블이 압축되거나 조이면 방해층이 빨리 노화되거나 직접 파손될 수 있습니다.
3. 방해층 파열 방지 조치
• 고柔性,耐식감의 micro coax 케이블 사용
• 연결기 접촉 접착 공정 최적화, 고온 집중 방지 및 압착 불균형 피하기
• 구조 설계에서 충분한 케이블 활동 공간을 예비합니다
• 보온 구조 또는 보호 튜브를 추가하여 외부 기계적应力가 屏蔽层에 미치는 영향을 낮추십시오.
マイクロ同軸ケーブル은高精密電子機器における地位がますます重要になり、適切なコネクタの選択と加工処理が非常に重要になっています。シールド層の開裂は「小さな問題」と見られても、信号の歪みや製品の故障などの「大きな問題」を引き起こす可能性があります。この記事の分析と提案が、あなたがI-PEX 20634シリーズ製品を開発する際の参考と指導となることを願っています。
우리는 장기간 동안 고속 신호 라인 보드와 매우細은 케이블을 설계 및 정밀하게 제작해 왔으며, 고객이 안정적이고 신뢰할 수 있는 고속 연결 솔루션을 제공하는 데 노력하고 있습니다. 관련 요구사항이 있거나 더 알고 싶으시면 연락 주시기 바랍니다: 은 경리
18913280527(위챗동호)。
