I-PEX 82975-100B-01-D 10P 고속 신호 전송 매우細은 케이블 대체품

제일, 고속 디스플레이 및 이미지 전송을 위한 10핀 초미네랍 동기화 기로 레드 케이블

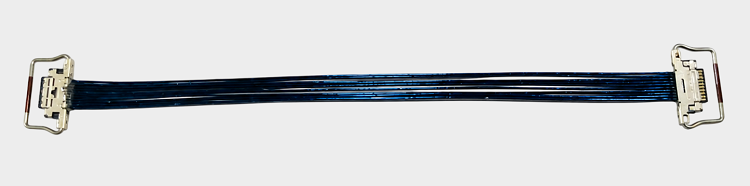

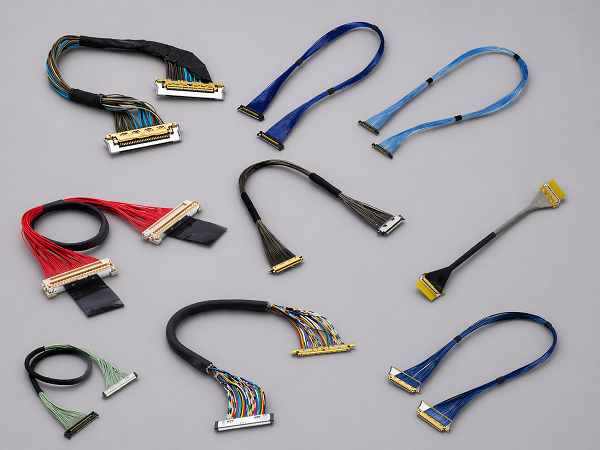

컴퓨터 노트북, 산업 카메라, 기계 시각, 고해상도 디스플레이, AI 시각 장비 및 다른 고밀도 전자 장비에서 4K 이미지 전송은 내부 고속 연결 선bundle의 신호 통합성, 공간 크기 및 연결 신뢰성에 더 높은 요구를 제기합니다. I-PEX CABLINE®-CA 시리즈는 고속 데이터 전송을 위한 0.4mm Pitch, 수평 교차형 극세 동심선 커넥터 솔루션으로, 공식 자료에서는 최대 32 Gbps/Lane 수준의 고속 애플리케이션으로 정의되어 있으며, Micro-Coaxial Cable, 기계 고정 단속, 방사망 및 다점接地 등의 설계를 지원합니다. 이 글에서 목표 제품은 I-PEX 82975-100B-01-D로, 사양은 10Pin, Micro-Coaxial 40AWG, 선 길이 200mm, 1--1 선 위치 정의와 일치합니다; 그 선 재질의 커넥터 모델은 20634-210T-02입니다. 우리가 소유한 제품 자료에 따르면, 저희 회사는 이 사양에 대해 극세 동심선 선bundle의 호환 대체 제조 계획을 제공할 수 있으며, 공학 개발, 샘플 검증, 대량 도입 및 공급망 대체 요구에 대응하여 고객에게 선 재질, 연결, 조립부터 완성물 검사까지 통합 선bundle 솔루션을 제공할 수 있습니다.

두번째, 82975-100B-01-D 규격 해석: 공학자와 구매자가 선택할 때 주의해야 할 점은 무엇인가요?

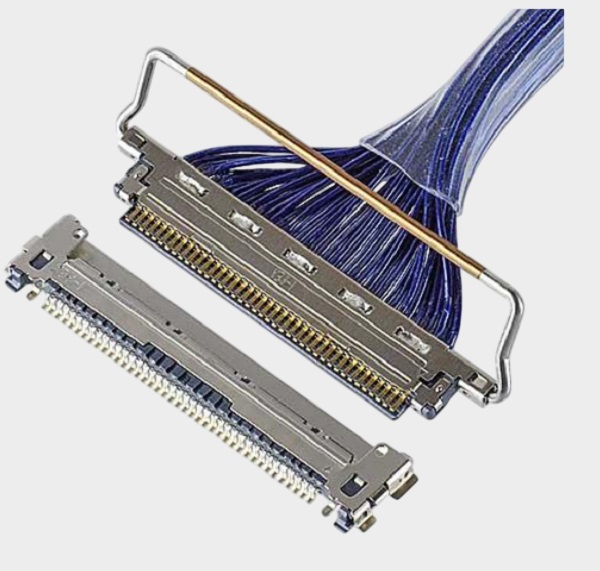

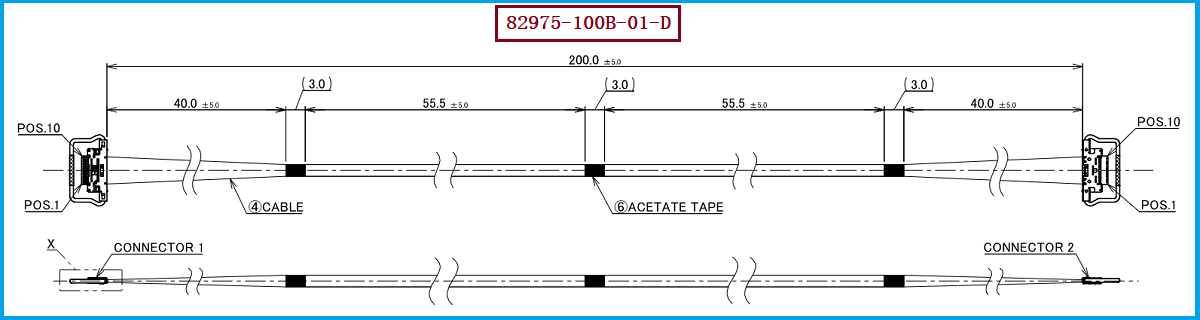

의工程师들에게는, 이와 같은 매우 얇은 동轴 케이블 밴드를 선택할 때는 단순히 "10Pin"과 "200mm"을 확인하는 것만으로는 충분하지 않으며, 동시에 콘넥터 시리즈, 라인 매터리얼 AWG, 라인 위치 정의, 저항 체계, 종결 구조 및 고속 신호 성능을 확인해야 합니다. I-PEX 82975-100B-01-D는 CABLINE-CA 10Pin, 40AWG Micro-Coaxial, 200mm, 1-1 Harness와 일치하며, I-PEX 공식 제품 페이지에서는 82975 모델을 명확히 나열하고 있습니다; CABLINE-CA 시리즈는 0.4mm 접촉 간격, 수평 상대 콘넥팅, 1.0±0.1mm 콘넥팅 높이를 사용하며, 콘넥터 깊이는 5.73mm로, 10～60Pin 스펙یفication을 지원합니다. 이 전략에 대해서는, 라인 매터리얼 콘넥터 모델은 20634-210T-02로, 라인 밴드 라인 위치 정의는 1--1로, 따라서 대체 설계 시는 "10Pin / 40AWG / 200mm / 1--1 / 대응 콘넥터"를 기본 스펙을 조합하여 확인해야 하며, 외관이 유사하거나 핀 수가 같은 것만으로 대체 근거로는 충분하지 않습니다. 구매자에게는, 이러한 파라미터화 정의가 공급 업체 비교가이드, 샘플 인정, 대체 재료 도입 및 대량 구매를 유리하게 만듭니다. 특히 구매 스펙서에서는 라인 길이 공정도, 종결 방향, 핀 매핑, 라인 매터리얼 구조 및 고속 성능 요구 사항을 명확히 명시하여 "콘넥터가 상대 콘넥팅할 수 있지만 전체 고속 라인 성능이 동일하지 않은" 상황이 발생하지 않도록 해야 합니다.

제3장. 4K 이미지 전송용으로 사용되는 매우細은 동심축 케이블은 어떤 지표를 충족해야 하나?

“4K이미지 전송”은 단순히 하나의 고정된 케이블 기준과 일치하지 않으며, 실제 요구 사항은 4K 해상도에서의 프레임률, 색 깊이, 색도 샘플링 방식 및 사용하는 전송 프로토콜(예: HDMI, DisplayPort/eDP, USB4 등)에 따라 다릅니다. 따라서 설계 시는 케이블이 "4K 지원"을 표시했는지 여부보다 전체 고속 채널의 Signal Integrity에 더 주의해야 합니다. 매우細은 동심축 케이블에서는 특성 저항 및 일관성, Insertion Loss(插入損失), Return Loss(回波損失), Crosstalk(串扰), 차분 쌍 시간/편차, 마취 및 지면 연속성, 커넥터 전환区域的 저항 변화, 그리고 케이블 길이와 접기 상태가 고속 신호에 미치는 영향을 중심으로 고려해야 합니다. CABLINE-CA 공식 고속 테스트 자료는 AWG40, 45Ω Micro-Coaxial Cable, 100mm를 테스트 조건으로 사용하며, 32 Gbps/Lane를 참조 고속 전송 능력으로 설정합니다. 따라서 고객이 이러한 케이블을 4K60, 4K 고속 업데이트 또는 더 높은 대역폭 이미지 전송에 사용할 경우, 프로젝트 도입 단계에서 실제 프로토콜과 결합하여 TDR, S 매개변수, Insertion Loss, Return Loss, Crosstalk 및 전체 시스템 BER/.eye diagram 등을 검증하고, 최종 시스템의 TX/RX 능력 및 인터페이스 규격을 판단 기준으로 삼는 것이 좋습니다. “40AWG”는 실제로는 4K 전송의 충분한 조건이 아니며, 고속 링크의 신뢰성을 결정하는 것은 케이블, 커넥터, 접속 공정 및 PCB가 형성하는 완전한 전송 경로입니다. CABLINE-CA 공식이列出의 참조 고속 응용 프로그램은 USB4 Gen 4, USB4 Gen 3, DisplayPort UHBR20, HDMI 2.1, USB 3.2 Gen2, eDP 등이며, 고속 내부 연결 방안 선택 시 참고할 수 있습니다.

4. 선택 및 호환 및 대체 방안 참고 및 권장 사항

고객이 현재 설계에서 I-PEX 82975-100B-01-D를 사용하고 국산화, 두 번째 공급업체 또는 비용 최적화 방안을 찾고자 한다면, 먼저 원래 모델의 10Pin, 200mm, 40AWG Micro-Coaxial, 1--1선 위치 정의, 콘넥터 모델 20634-210T-02 및 실제 조립 방향을 기반으로 대체 스펙을 설정하는 것이 좋습니다. 그런 다음 고객 장치 내부 공간과 고속 프로토콜 요구 사항을 확인하여 광촉적 직경, 저항, 방사 구조, 결합 크기 및 전기적 성능을 결정합니다. I-PEX 공식 CABLINE-CA 시리즈는 82974-100B-01-D(100mm, 1-1) 및 82976-100B-01-D(300mm, 1-1)와 같은 유사 모델도 제공하므로, 고객의 실제 적용 길이가 다를 경우도 동일한 핀 수, 전선 및 결합 구조를 기반으로 스펙 매칭을 할 수 있습니다. 하지만 다른 길이는 고속 채널 손실과 전반적인 SI 표현을 변화시키므로, "동일 시리즈, 동일 핀 수"만으로 성능이 완전히 동일하다고 단순히 판단할 수 없습니다. 우리 회사는 I-PEX 82975-100B-01-D와 호환되는 대체 전선 패키지를 제공하며, 고객 샘플, 도면 또는 기술 스펙을 기반으로 매우細한 동심촉적 전선 패키지를 맞춤형 제작할 수 있습니다. 또한, 전선 선택, 결합 정밀도, 선 위치 정의, 길이 제어, 콘넥터 매칭 및 고속 전송 성능을 대상으로 특정적인 검증을 수행합니다. 두 번째 공급업체, 국산 대체, 비용 최적화 또는 안정적인 공급이 필요한 프로젝트에 대해서는 샘플 샘플링, 스펙 확인 및 신뢰성 테스트를 추가로 수행할 수 있습니다. 특히, "호환 대체"는 고객의 실제 콘넥터 결합, 기계적 크기, 전기적 성능 및 고속 라인 테스트 결과를 최종 판단 기준으로 하여야 하며, 공식 생산 시작 전에 양측이 인정하는 샘플 테스트와 스펙凍정을 완료하는 것이 좋습니다.

I-PEX 82975-100B-01-D는 명확한 공학적 규격 정의를 가진 10핀, 200mm, 40AWG, 1--1극 초细则동轴 케이블 제품으로, 그 매칭 라인 마터 연결기 모델은 20634-210T-02입니다. 4K 및 더 높은 속도의 이미지 전송 응용 프로그램에서 정말 주목할 만한 것은 라인, 커넥터, 단결 부분 공정으로 이루어진 전체 고속 링크 성능이며, 단순히 제품의 핀 수, 길이나 AWG 규격에 불과하지 않습니다. 매우細은 동설파 케이블 생산 제조 능력을 바탕으로, 저희 회사는 이 모델을兼容 대체, 두 번째 공급업체 도입, 국산화 대체 및 맞춤형 케이블 개발을 통해 엔지니어가 고속 내부 연결 설계 및 검증의 어려움을 줄이고, 구매 인員이 더 유연하고 안정적인 공급망 선택을 제공할 수 있습니다.

저는7A전자웹,극细 동轴선 지르고서 분야에서 성숙한 생산 및 공학 연구 개발 경험을 가지고 있으며, 모델 매칭 및 구조 대체를 지원할 수 있습니다. 상담请联系：장 매니저18913228573(위챗과 동일한 번호)。
