20PIN, 0.4MM 초细则 간격 설계: 고속, 소형화 장비를 위한 매우細은 동轴선봉 사양

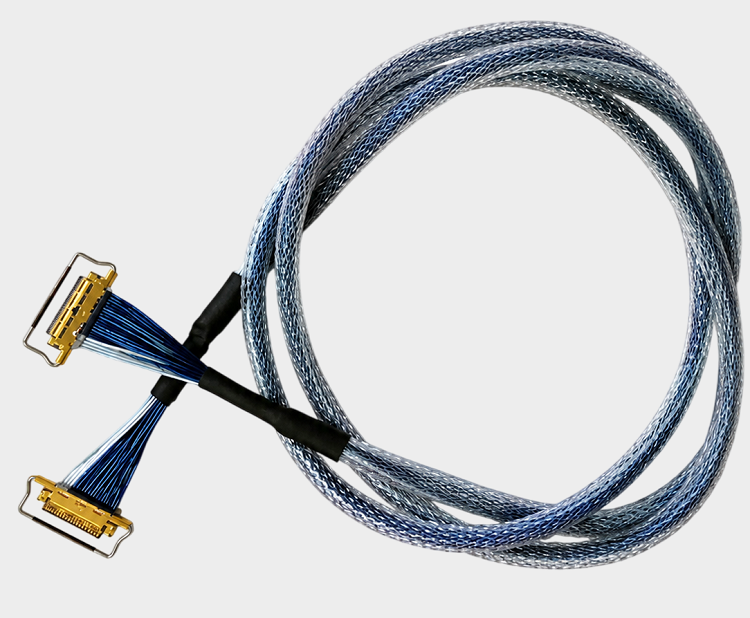

컴퓨터 노트북, 고해상도 디스플레이 장비, 산업용 카메라, AI 시각 장비 및 다른 고밀도 전자 제품 내에서, 연결 단자와 케이블은 점점 더 제한된 공간에서 고속 신호 전송을 완료해야 하므로, "소형화, 고밀도 및 신호 완전성"을 고려한 매우細은fiberoptic 케이블이 공학 설계에서 중요한 선택이 되고 있습니다. 본문에서 주목하는 I-PEX 82980-100B-01-D는 I-PEX CABLINE®-CA 시리즈 20PIN, 1-1 구조의 Micro-Coaxial Harness로, 40AWG 매우細은 동심선 자료를 사용하여 표준 길이가 100mm입니다. 이 제품의 자료 끝에는 I-PEX 20634-120T-02 연결 단자가 사용되며, 연결 단자는 20PIN, 0.4MM Pitch로 수평 대놓기 및 기계적 잠금 설계를 채택하고 있습니다. 공학자들에게 0.4MM 매우細은 간격은 제품이 더 긴밀한 내부 배선을 달성하는 데 도움이 되며, 40AWG 매우細은 동심선 자료는 공간, 중량 및 고속 신호 전송에 요구되는 응용 프로그램에 적합합니다; 구매 담당자들에게 구체적인 자료 번호, PIN 수, Pitch, 자료 규격 및 길이를 명확히 하면 공급 업체 매칭, 샘플 검증 및 대체 자료 평가를 더 정확하게 할 수 있습니다. 위의 제품 구조 및 규격을 기반으로, 우리 회사는 고객 프로젝트 요구 사항에 따라 I-PEX 82980-100B-01-D 호환 대체 매우細은 동심선 케이블 솔루션을 제공하여 고객이 제품 규격 매칭을 보장하면서 시장 선택을 늘릴 수 있도록 도와줍니다.
제 2 절, 매우細은 동심선 복선 연결기의 삽입 및 제거 수명이产品设计에 어떻게 영향을 미칠까요? 엔지니어는 '들어가는지 나가는지'에만 주의할 수 없습니다.

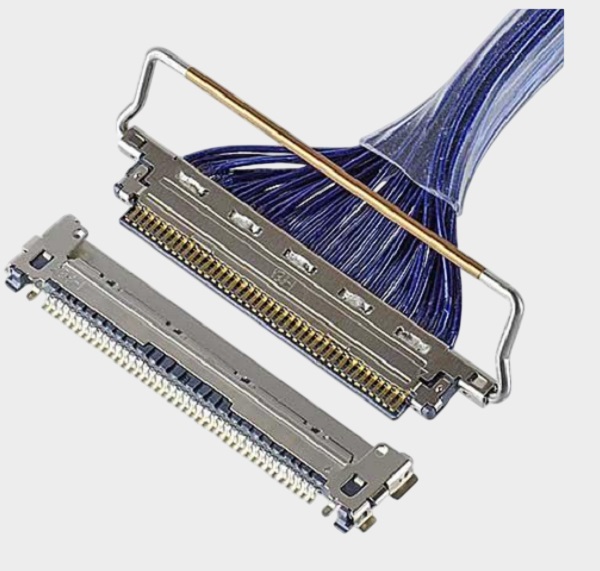

위치선형 전자 장치가 사용하는 매우 얇은 동심선 복합선에 대한 커넥터의 Insertion/Extraction Life는 단순히 공급업체 스펙파라미터가 아니라, 제품 구조, 조립 공정, 수리 방식 및 전체적인 신뢰성 설계에 영향을 미칩니다. CABLINE®-CA 제품 기술 자료를 기반으로, 그 커넥터의耐受성 참조 가치는 30 cycles입니다. 또한, Mechanical Lock 메커니カル 로크 구조를 사용하며, 공용 축과 모공 축이 완전히 매칭된 후에만 잠금을 설정할 수 있습니다. 이러한 설계는 반插, 유출 등의 연결 위험을 줄이는 데 도움이 됩니다. 공학자들은 설계 단계에서 이 선형이 실제로 "한 번 조립한 후 장기 사용"인지, 또는 제조, 조정, 수리 과정에서 반복적으로 연결을 끊어야 하는지 명확히 해야 합니다. 만약 제품 설계 자체가 반복적인 연결을 요구하지 않는다면, 높은 Insertion/Extraction 횟수를 추구하기 위해 단순히 커넥터 크기, 공간 또는 비용을 희생할 필요는 없습니다. 반대로 장치가 반복적으로 수리, 모듈 교체가 필요하거나 제조 과정에서 반복적으로 연결을 끊는 경우, 커넥터의耐受성을 전체적인 설계 검증에 포함시키고, Insertion/Extraction 동작이 0.4MM Pitch의 정밀한 기계 축, 라인 머신 연결 영역 및 잠금 구조에 미치는 영향을 고려해야 합니다. 구매 담당자들에게는 다른 공급업체의 단가만 비교하지 않고, 커넥터의 Insertion/Extraction 횟수, 로크 구조, 연결 일관성, 라인 규격 및 배치 안정성을 공급업체 평가에 포함해야 합니다. 다시 말해, 커넥터의 Insertion/Extraction 횟수는 제품의 구조 설계, 제조 공정 및 서비스 유지보수 전략에 영향을 미치며, 따라서 매우 얇은 동심선 복합선 선택 단계에서 미리 고려해야 합니다.
제3장 선택형과 호환 및 대체 사항 참고 및 제안: "형식 일치"에서 "규격 및 응용 매칭"으로 진행

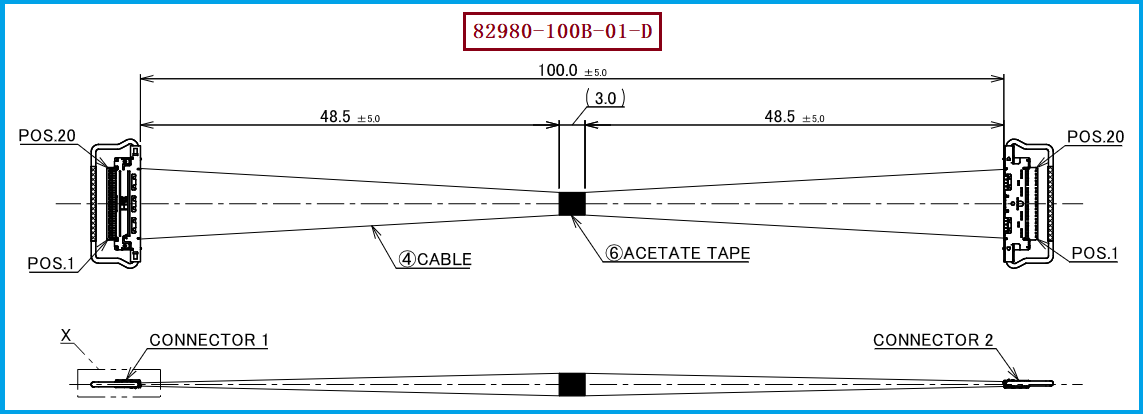

공급자가 제공하는 I-PEX 82980-100B-01-D 대체 구성품을 찾는 공학자와 구매 담당자는 "20PIN"만을 기준으로 판단하지 말고 전체 스펙을 종합적으로 호환성을 확인하는 것이 좋습니다. 목표 제품의 핵심 호환 조건은 20PIN, 0.4MM Pitch, 40AWG Micro-Coaxial Cable, 100MM 길이, 1-1 구조 및 대응하는 케이블 엔드 커넥터 구조를 포함해야 합니다. 특히 케이블 엔드 커넥터 모델은 20634-120T-02에 주목해야 합니다. 실제 대체 프로젝트에서는 커넥터와 고객 PCB 엔드 브라켓의 기계적 호환성, 턬자 접촉, 잠금 상태, 케이블 엔드 접속 크기 및 고속 신호 응용에서 요구되는 신호 완전성을 추가로 확인해야 합니다. "외관이 유사하다"고 단순히 호환성을 판단하지 말아야 합니다. 특히 고속 디스플레이, 산업 시각, AI 장비 등의 응용에서 대체 케이블은 기계적 크기 요구사항을 충족시키는 것 외에도 실제 응용에 따라 저항, 전자파 간섭, 감소, 반향 손실 및 Pin Assignment 등을 검증해야 합니다. 구매 측에서는 "I-PEX 82980-100B-01-D → 20PIN → 0.4MM Pitch → 40AWG → 100MM → 20634-120T-02 호환 커넥터" 이라는 논리로 대체 필터링 조건을 만들고, 샘플, 크기 확인, 조립 테스트 및 실제 신호 테스트를 통해 공급자 도입을 차근차근 완료할 수 있습니다. 우리 회사는 I-PEX 82980-100B-01-D 호환 대체 케이블 구성품을 제공하며, 국산화, 공급망 최적화 또는 두 번째 공급자 도입이 필요한 고객에게 매우細한 동심선 케이블 제조 및 부속 구성품 지원을 제공합니다. 구체적인 호환 정도 및 최종 스펙은 고객 실물, 설계 및 응용 요구사항에 따라 공학적으로 확인할 수 있습니다.
为什么越来越多的企业关注极细同轴线束替代方案？供应链稳定과 공학 검증은 모두 중요합니다.

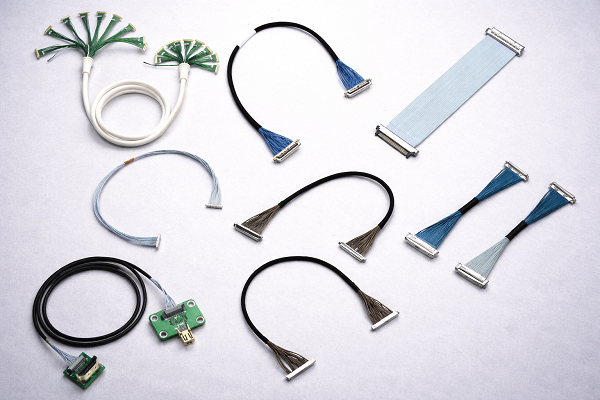

전자 장치가 고속화, 얇고 가벼워지고 고집적화되는 방향으로 발전함에 따라 매우 얇은 동심층 케이블 모듈의 사용 요구가 늘어나고 있으며, 회사의 경우 단순히 특정 브랜드나 단일 공급 채널에 의존하면 기간, 구매 비용, 공급 안정성 및 프로젝트 지속 공급에 대한 압박을 받을 수 있습니다. 따라서 성숙한 매우 얇은 동심층 케이블 모듈의 호환 대체 사전을 찾는 것은 단순한 "비용 절감" 행위가 아니라, 공학과 구매가 함께 참여하는 공급망 최적화 작업입니다. I-PEX 82980-100B-01-D를 예로 들어, 20PIN, 0.4MM 피치, 40AWG 및 100MM 길이 등 주요 매개변수는 대체 제품 개발 시 주목해야 할 기술 기반을 구성하며, 20634-120T-02은 케이블 단자 선택 시 중요한 참고 자료입니다. 공학자에게 대체 제품을 최우선으로 해결해야 할 것은 "구성할 수 있与否, 안정적으로 연결할 수 있与否, 실제 신호 응용에 충분한与否"입니다; 구매 인력에게는 더 나아가 "안정적으로 공급할 수 있与否, 지속적인 생산 능력을 가지고 있与否, 신뢰할 수 있는 두 번째 공급 채널을 형성할 수 있与否"을 고려해야 합니다. 따라서 진정으로 가치 있는 대체 사전은 단순히 재료 번호를 복제하는 것보다는 연결기, 매우 얇은 동심층 케이블, 접속 공정, 크기 일관성 및 응용 검증을 기반으로 전체 제품 능력을 구축하는 것입니다. 우리 회사는 매우 얇은 동심층 케이블 모듈의 생산 제조에 집중하고 있으며, I-PEX 82980-100B-01-D에 대해 호환 대체 케이블 모듈 사전을 제공하여 고객의 공학 검증, 국산 대체, 두 번째 공급자 개발 및 대량 구매에 대한 제품 지원을 제공할 수 있습니다.
I-PEX 82980-100B-01-D는 20PIN, 0.4MM Pitch, 40AWG, 100MM의 CABLINE®-CA 시리즈 초细则파 동심초음파선 모듈 제품으로, 전선 끝에는 20634-120T-02 20PIN 커넥터 구조를 사용하고 있습니다. 공학자들에게는 선택 시 기계적 크기, 커넥터 락, 플러그 박스 수명, 전선 규격 및 고속 신호 성능을 동시에 고려해야 합니다. 구매 담당자들에게는 대체 제품의 규격 일치성, 공급 안정성, 납기 및 대량 생산 능력을 추가로 고려해야 합니다. 우리 회사는 I-PEX 82980-100B-01-D와 호환되는 대체 전선 모듈 솔루션을 제공하여 국산 대체, 두 번째 공급업체, 공급망 최적화 및 프로젝트 맞춤형 요구에 대한 고객의 제품 선택 및 공학 검증을 지원합니다.
저는【7A전자웹】입니다. 장기적으로 고속 전송 초미세 동轴 케이블과 정밀 연결기의 생산 개발에 심혈을 기울여 왔으며, 안정적이고 신뢰할 수 있는 대체 솔루션 지원을 제공할 수 있습니다. 자세한 사항은 양경리 매니저와 연락 부탁합니다.18013280527(위챗동호).
