40PIN、0.4mm超细间距：USB 3.2高速전송이 점점 더 매우細い 동심선에 의존하는 이유는 무엇인가요?

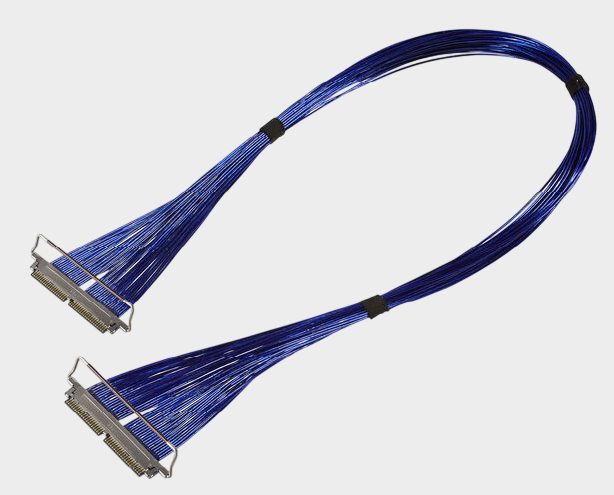

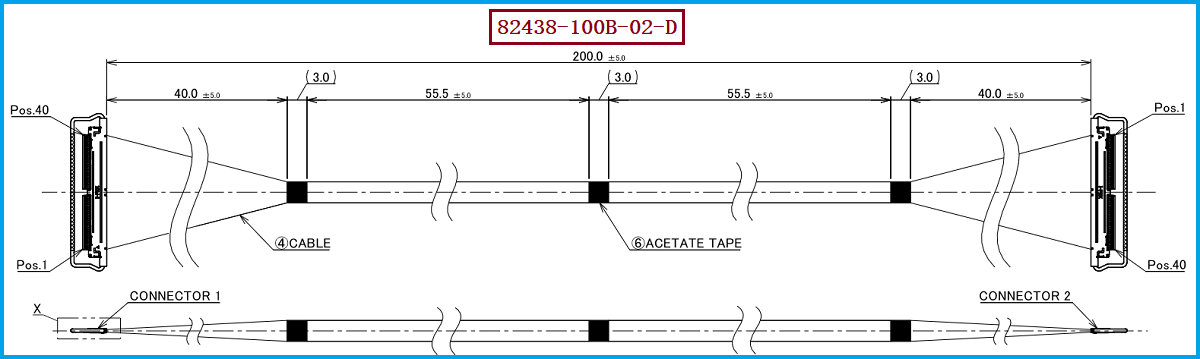

USB 인터페이스 속도가 지속적으로 증가함에 따라, 장치 내 데이터 전송은 전통적인 저속 연결에서 점차 다중 Gbps 고속 신호 전송 단계로 이동하고 있습니다. USB 3.2는 5Gbps, 10Gbps 및 20Gbps 등 다양한 속도 등급을 포함하고 있으며, 중에서 USB 3.2 Gen 2은 10Gbps에 도달하고, USB 3.2 Gen 2x2는 20Gbps에 도달합니다. 이러한 고속 환경에서는 케이블이 단순히 "A점에서 B점으로 전기 신호를 전달하는 것" 이상으로, 저항 제어, 신호 감소, 서로간 혼자, EMI 및 신호 일관성이 고속 라인의 안정성에 직접적으로 영향을 미칩니다. 따라서 노트북, 태블릿 컴퓨터, 디스플레이 모듈, 확장坞, 캠 모듈 등 내부 공간이 제한된 장치에서는, 매우 얇은 동심선이 일반 전선보다 더 적합한 고속 신호 전송 구조를 제공할 수 있습니다. 이번 제품에 해당하는 I-PEX 82438-100B-02-D는 40P CABLINE-CAL 매우 얇은 동심선 케이블이며, 40개 AWG #40 마이크로-코아크셜 케이블, 50Ω 규격을 사용하고, 케이블 길이는 약 200mm입니다. 또한 CABLINE-CAL 40PIN 커넥터 구조와 함께 제공됩니다. I-PEX 공식 자료에 따르면, CABLINE-CAL은 0.4mm 컨트랙트 피치, 수평 맞춤 구조, 0.73±0.07mm 설치 높이를 제공하며, AWG38, AWG40, AWG42, AWG44 등 마이크로-코아크셜 규격을 지원합니다. 공식 고속 테스트 예제는 AWG #40 마이크로-코아크셜, 45Ω, 100mm 길이를 사용하며, USB 3.2 Gen 2을 참조 적용 표준으로 채택했습니다. 주의해야 할 것은, 구체적인 케이블 모델 82438-100B-02-D의 공사도면은 50Ω 자선을 표시하고 있기 때문에, 공사 개발 시 구체적인 케이블 도면 및 프로젝트 규격을 기준으로 하여, 다양한 테스트 조건의 저항 파라미터를 혼동하지 말아야 합니다.
이-피엥스 82438-100B-02-D: 40핀 + 0.4미리 피치 + AWG #40, 공학자가 주의해야 할 것은 "통하지 않느냐" 뿐만 아니라입니다

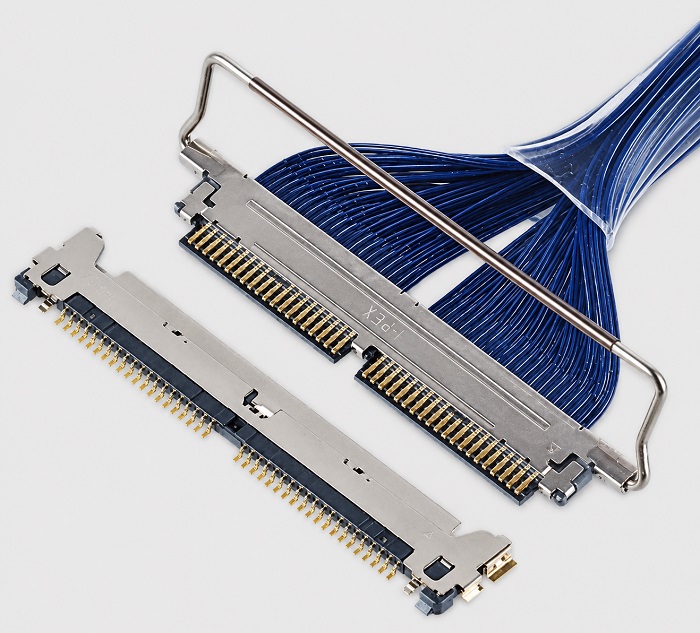

공학자들에게는, 고속 초미니 동轴 케이블이 원형 모델의 대체물로 적합한지 판단할 때만 단순히 만용表的 연결 테스트만으로는 결론을 내릴 수 없습니다. 연결기, 전선, 구조적 크기 및 고속 신호 성능 등 여러 가지 층면에서 일치시켜야 합니다. I-PEX 82438-100B-02-D는 CABLINE-CAL 40P Harness와 일치하며, 40PIN, 0.4MMPitch의 고밀도 연결 구조를 사용하고 있습니다. 전선 끝 연결기의 관련 모델은 20777-040T-01이며, 전선은 AWG #40 Micro-Coaxial Cable을 사용하고 있습니다. I-PEX 공식 자료에서도 20777-040T-01 이라는 40Pin Plug Housing과 82438-100B-02-D 이라는 40Pin, 40AWG, 200mm의 1-N Micro-Coaxial Harness를 명확히 기재하고 있습니다. 공학자들에게 이 구조의 가치는 제한된 장치 내부 공간에서 높은 채널 밀도를 달성하면서도 매우細은 전선이 필요로 하는 유연성과 고속 신호 전송 능력을 유지한다는 것입니다. USB 3.2 등 고속 인터페이스에서는 저항 일관성, 케이블 길이, 끝 측면 처리, 방사체 연속성, 연결기 접촉 신뢰성 및 insertion loss와 return loss와 같은 지표에 특히 주의해야 합니다. 구매자들에게도 단순히 "40PIN 연결기+200mm 케이블"을 찾아서 일반 대체품을 찾는 것만으로는 충분하지 않습니다. 왜냐하면 AWG, 저항, 연결기 구조, Pin Assignment 또는 끝 측면 처리 방식에 차이가 있으면 전체 고속 라인���� 검증이 통과하지 않을 수 있기 때문입니다. CABLINE-CAL은 기계식 잠금 구조를 사용하며, Plug이 Receptacle에 완전히 매칭되지 않으면 잠금될 수 없어 반잠입 및 연결기 후퇴로 인한 연결 위험을 낮추는 데 도움이 됩니다.
제공 I-PEX 82438-100B-02-D 호환 대체 라인 셋: 샘플 샘플링에서 대량 생산까지, 공학 및 구매 대체 요구 사항 충족
대한민국의 I-PEX CABLINE-CAL 40P 구조를 사용하는 고객 프로젝트에 대해 우리 회사는 매우細은 동轴케이블 밧줄의 개발, 제조 및 가공에 집중하고 있습니다. 원래 밧줄의 콘넥터 모델, 핀 수, Pitch, AWG 규격, 길이, 출선 구조 및 조립 요구 사항에 따라 호환 대체 개발을 할 수 있습니다. 우리 회사는 I-PEX 82438-100B-02-D 호환 대체 밧줄 계획을 제공할 수 있습니다. 국산 대체, 공급 업체 두 번째 원천 개발 또는 구매 비용을 줄이는 필요가 있는 고객을 위해, 우리 회사는 82438-100B-02-D, 20777-040T-01, 40PIN, 0.4MM Pitch, AWG #40 Micro-Coax와 같은 핵심 조건을 중심으로 제품 매칭을 수행하고, 실제 응용 소요에 따라 밧줄, 콘넥터, 끝부분 가공 및 완제품 크기를 확인할 수 있습니다. 공학자들에게는 대체 샘플과 원래 모델 간의 기계 호환성, 전기 연결, 라인 순서, 저항 및 고속 신호 일관성에 주목할 수 있습니다. 구매 인원들에게는 원제품 모델에 대한 대응, 콘넥터 재료 매칭, 생산 능력, 납기, 배批量 일관성 및 공급망 안정성 등을 종합적으로 평가할 수 있습니다. I-PEX 공식 자료에 따르면, CABLINE-CAL 40Pin 시리즈는 100mm, 200mm, 300mm 등 다양한 길이의 평가 밧줄 모델이 존재하므로, 실제 프로젝트가 고정된 200mm를 사용하지 않더라도 장치 구조를 기반으로 필요한 길이 및 밧줄 형태를 추가로 확인할 수 있습니다.
사용자 입력: 四、选型和兼容与替代方案参考及建议：先确认连接器与线材，再验证高速性能
번역 결과: 四、선택 및 호환 및 대체 방안 참고 및 제안：먼저 연결기와 전선을 확인한 후 고속 성능을 검증합니다.
대한 I-PEX 82438-100B-02-D 대체품을 찾는 공학자와 구매자분들께는, 먼저 원래 제품의 핵심 인식 조건을 확인하는 것을 권장드립니다. 즉, 40PIN, 0.4MM Pitch, CABLINE-CAL 시리즈, 20777-040T-01 커넥터, AWG #40 Micro-Coaxial Cable 및 해당 라인 길이와 라인 순서를 확인하고, 이를 통해 실제 프로젝트에서 사용하는 저항 및 고속 신호 요구 사항을 추가로 확인하세요. I-PEX 공식 페이지는 CABLINE-CAL이 40Pin, 0.4mm Pitch, AWG38～AWG44 Micro-Coax를 지원하며, USB 3.2 Gen 2와 같은 고속 애플리케이션을 참고로列出하므로, 대체 개발 시 단순히 기계적 크기 일치를 추구할 수 없습니다. 고속 성능 검증을 위해 실제 시스템과 결합해야 합니다. USB 3.2 고속 데이터 라인으로 사용될 경우, 공학 단계에서插入 손실, 반송 손실, 저항 일치성, 전기적 격리 및 실제 시스템에서의 오류 비율을 중점적으로 검증하시기 바랍니다. 다른 고속 디스플레이나 데이터 인터페이스로 사용될 경우, 실제 프로토콜과 속도에 따라 재확인된 테스트 지표를 설정해야 합니다. 이와 동시에, 커넥터가 실제로 호환되는지, 라인 순서가 일치하는지, 케이블 길이 및 출선 방향이 장치 구조 요구 사항을 충족하는지, 그리고 대량 생산 후 다른 래퍼스 간의 전기적 및 기계적 일치성을 확인해야 합니다.
I-PEX 82438-100B-02-D는 40PIN 고밀도, 0.4MM 초細 피치, AWG #40 초细则 동轴 케이블 및 CABLINE-CAL 커넥터 구조 특징을 가진 케이블 제품으로, 공간, 케이블 크기 및 고속 신호 전송에 높은 요구 사항을 가진 장치 내부 연결에 적합합니다. 원장 모델 대체, 두 번째 공급 업체 도입 또는 초细则 동轴 케이블 국산화 프로젝트에 대해, 커넥터, 전선, 구조 크기 및 고속 성능을 시스템적으로 검증함으로써 더 신뢰할 수 있는 호환 대체 방안을 구축할 수 있습니다.
저는【7A전자웹】, 고속 초细细的同轴선 연결장치 및 대체안의 연구와 개발에 집중하고 있습니다. 선택이나 검증 및 제품 수요가 있으시면, 연락 주세요: 장经理18913228573(위챗동호).
