1. 고밀도 고속 연결 요구 사항에 맞춘 제품 특징: - 82441-100B-02-D 매우細한 동轴케이블 밴드
笔记本电脑,平板기기,카메라 모듈,AI 시각 장치 및 공간 제한된 전자 제품에서,커넥터와 케이블은 높은 속도 신호 전송 요구 사항을 충족해야 하며,한정된 공간에서 작은 크기,신뢰성 있는 연결 및 안정적인 배선을 고려해야 합니다.I-PEX CABLINE®-SS 시리즈는 이러한 응용 프로그램을 위해 출시된 0.4mm 간격 극細 동심선 커넥터 플랫폼으로,직립 직각 플러그,수평 출선 및 얇은 구조等特点을 갖추고 있으며 다양한 핀 수와 마이크로-코아크시얼 케이블 규격을 지원합니다.I-PEX 공식 자료에 따르면,CABLINE-SS는 10,14,20,30,32,35,40,50 핀을 지원하며,마이크로-코아크시얼 케이블은 AWG36,AWG38,AWG40 및 AWG42 규격을 지원합니다;14 핀의 표준 200mm,1-N 선서 계열의 모델은 82441-100B-02-D입니다.

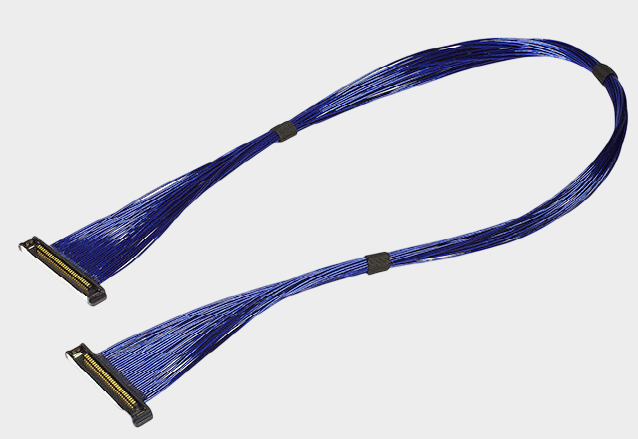

I-PEX 82441-100B-02-D의 주요 스펙은 14PIN, 0.4mm 피치, 마이크로 코아실 케이블, AWG #40, 50Ω 및 200MM 길이로, 고밀도 극미세 동轴线 맥밴드 솔루션으로 꼽힙니다. 이 모델은 1-N 순서를 사용하며, 양 끝 연결기는 일반적인 1-1 직통 관계가 아님으로써, 대체 설계, 샘플링 및 대량 생산 도입 시 Pin 수량과선 길이만 확인하는 것은 충분하지 않으며, 연결기 구조, 선 출력 방향 및 전체 장비 조립 공간을 확인해야 합니다. 구매자들에게는 "14PIN 극미세 동轴线"에 따라만 구매하는 것 대신, 전체 재료 번호를 명확히 하여 규격 혼란을 줄이고 대체 재료 도입 효율을 높이는 데도 도움이 됩니다.
제2장: 극细 동轴선 지르개 주요 재료 분석: AWG40선材에서 연결기 구성부까지의 전체 매칭

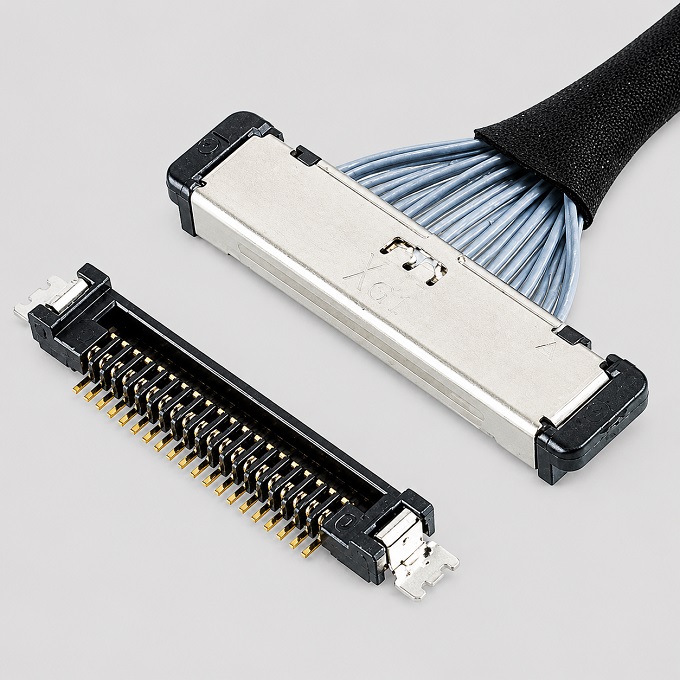

스타이블한 매우 얇은 동轴 케이블 모듈은 단순히 하나의 매우 얇은 동轴 케이블로 구성된 것이 아니라, 케이블, 콘넥터 주체,金属盖 및 필요한 고정 및 조립 공정으로 구성되어 있습니다. 82441-100B-02-D를 예로 들어, Micro-Coaxial Cable AWG #40, 50Ω, 블루 스펙의 케이블을 사용하여 총 14개의 매우 얇은 동轴 케이블이 포함되어 있습니다; 케이블의 양 끝은 CABLINE-SS 시리즈 콘넥터 구조와 조화를 이루며, 이 모델에서 사용하는 케이블 끝 콘넥터 주체 모델은 20373-R14T-06입니다. 또한, 이 모델은 CABLINE-SS 14Pin Plug Housing으로 명시되며, AWG40을 포함한 Micro-Coaxial Cable에 적합하다는 것을 I-PEX 공식 자료에서 명확히 표시하고 있습니다.

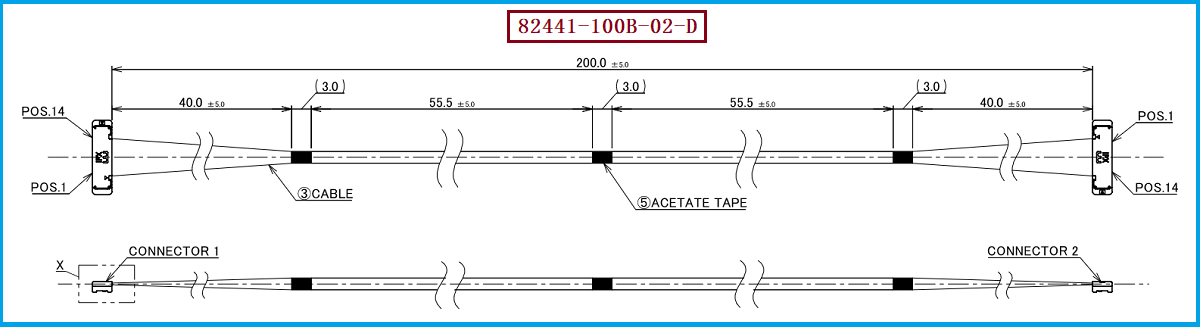

재료와 제조 공정의 관점에서, 공학자는 이 재료 간에 형성되는 전체 성능에 더 주의해야 합니다: AWG #40 매우細은동쌍파선은 고속 신호 전송의 기본을 담당하며, 50Ω 규격은 목표 저항 제어에 유리합니다; 커넥터 주체는 고밀도 터미널 배열 및 판 끝 커넥터와의 조화를 이루기 위해 책임을 맡습니다;金属盖 등 구조는 커넥터 구성 요소의 조립을 완료하는 데 사용됩니다; 원래 제품 도면에는 UV Glue 및 Acetate Tape 등 고정 공정도 기재되어 있습니다. 따라서, 대체 개발을 수행할 때, 실제로 제어해야 할 것은 "선재 규격 + 커넥터 규격 + 조립 구조 + 고정 방식"의 전체 일관성이 아닌 단순히 특정 부품 파라미터가 동일하다는 것을 추구하는 것이 아닙니다. 특히 AWG40와 같은 매우細은선재에 대해서는, 케이블 가공, 절단, 연결, 배열 및 고정 공정이 최종 라인업의 일관성에 직접적인 영향을 미칩니다.
제 3장: 엔지니어와 구매자가 어떻게 선택할 것인가: 82441-100B-02-D 호환 및 대체 사항 참고 및 권장 사항
工程师에게, 82441-100B-02-D의 대체 선택을 제안하려면 먼저 "인터페이스가 일치하는지" 확인 시작, 14PIN 수, 0.4mm Pitch, CABLINE-SS 구조, 레일링 연결기 20373-R14T-06, 200MM 레일 길이 및 1-N 라인 순서 등 핵심 조건을 포함합니다. 그리고 Micro-Coaxial Cable이 AWG #40인지 확인하고, 실제 프로젝트가 50Ω 저항, 신호 일관성, 굴곡 및 공간 경로에 대한 요구 사항을 충족하는지 확인해야 합니다. I-PEX 공식 자료에 따르면, CABLINE-SS의 결합 높이는 1.65±0.2mm, 연결기 깊이는 3mm이며, 최대 16Gbps/Lane의 고속 응용 프로그램을 참조하여 지원합니다. 따라서 원래 장치 공간이 상대적으로 밀하다면, 대체 레일도 연결기 외형, 출선 방향 및 실제 조립 공간을 중점적으로 확인해야 하며, Pin 수에 따라 "직접 대체할 수 있다"고 판단할 수 없습니다.
구매자에게 있어, 원래 공급 채널이 기간, 비용, 공급 안정성 또는 국산화 대체 수요가 있을 경우, **“원형 모델 파라미터 확인→연결기 매칭→선재 규격 확인→선순서 확인→길이 확인→ 샘플 검증→批量导入”의 방향으로 추진할 수 있습니다. 특히 주의해야 할 것은 I-PEX 공식 표준 라인 스킨 자료가 82441이 14Pin, Micro-Coaxial 40AWG, L=200mm, 1-N 이라는 특정 규격을 가리키는 것을 명확히 밝히고 있기 때문에, 길이,선径, Pin Assignment 등의 규격이 변경되면, 여전히 같은 전체料号으로 간주하지 말아야 합니다.
I-PEX 82441-100B-02-D와 호환되는 대체 전선 설계를 제공하며, 14PIN, AWG #40 마이크로-코아실 케이블, 200MM 길이, 1-N선로 및 해당 연결기 구조를 기반으로 개발할 수 있습니다. 또한, 고객의 실제 장비의 조립 공간, 전선 길이, 라인 패턴 및 응용 소요에 따라 샘플��증 및 규격 일치를 수행할 수 있습니다. 국산 대체 공급 업체, 두 번째 공급 경로 또는 맞춤형 극细 동심성 전선을 찾는 엔지니어와 구매 담당자에게는 원형식, 연결기형식, 전선 규격, 길이 및 선로 정보를 중점적으로 제공하여 품질 일치를 확인할 수 있도록 합니다.
4. 제품 도입에서 대량 구매로 이동: 극細 동轴 케이블 교체의 가치와 적용 참고
실제 프로젝트에서는 매우細한 동심축 케이블 모듈의 선택은 연구개발, 구조, 전자, 전기 및 구매 여러 단계에 걸쳐 이루어집니다. I-PEX 82441-100B-02-D와 같은 14PIN, AWG #40, 200MM 고밀도 케이블에 대해서는, 공학자는 고속 신호 전송, 콘넥터 상호작용, 케이블 공간 점유 및 기계적 고정에 주의해야 하며, 구매자는 모델 정확성, 공급 능력, 납기, 배량 일관성 및 대체 도입 위험에 더 많은 주의를 기울입니다. 따라서, 적절한 대체 사항은 원래 제품을 단순히 "다른 제조사에서 생산한 것으로 대체"하는 것보다는, 핵심 크기, Pin 정의, 라인 스펙, 콘넥터 매칭 및 제조 공정 간의 완전한 대응 관계를 구축해야 합니다. CABLINE-SS는 0.4mm Pitch를 사용하며, 좁은 구조 설계와 W-Point 접촉 설계를 가지고 있어, 공간이 좁고 고속 연결 등의 응용 시나리오에 적합합니다.
고국산 대체 또는 다수 공급자 전략이 필요한 고객님께서는 82441-100B-02-D 원형식 및 실제 사용 요구 사항을 기준으로, 해당의 매우細은 동轴线束 대체 사양을 제공하며, AWG #40 전선, 14PIN 연결 구조, 200MM 길이 및 1-N선 순서를 중심으로 특화된 개발 및 생산을 진행합니다. 샘플 확인, 소량 검증부터 대량 생산까지의 과정을 통해 고객님께서 단일 공급원으로 인한 구매 압박을 줄이고, 공정 팀이 기존 장비의 동轴线束 대체 평가를 더 편리하게 할 수 있도록 지원합니다.
I-PEX 82441-100B-02-D는 14PIN, 0.4mm Pitch, AWG #40, 200MM, 1-N의 CABLINE-SS ultra-thin 동기파동선 구조입니다. 공학자들에게는 인터페이스, 선순서, 저항, 크기 및 조립 공간의 종합 매칭이 중요하지만, 구매자들에게는 전체 모델 식별, 안정적인 공급 및 대체 도입 검증이 중요합니다. 우리 회사는 ultra-thin 동기파동선 생산 제조 능력을 기반으로 I-PEX 82441-100B-02-D 호환 대체 선구조를 제공할 수 있으며, 고속, 소형화된 전자 장치에 대한 적절한 ultra-thin 동기파동선 제품 및 커스터마이징 대체 지원을 제공합니다.
