Phân loại：교체용 커넥터

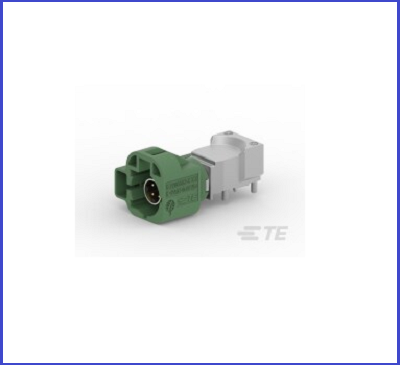

호환/교체 가능 Tyco|TE|Tyco 커넥터|2286550-5 자동차 커넥터: 데이터 연결 헤더, E, 전선 기판 간, 6 위치, 0.079"[2mm] 센터라인, 차폐, 수평, 신호, -40-221°F[-40-105°C], HSD.[제공품 Tyco|TE|Tyco Connectors|2286550-5 자동차 커넥터 교체].
------------------------------------------------------------------------------------------------
1, 호환 가능 / 대체 Tyco | TE | Tyco 커넥터 | 2286550-5 자동차 커넥터 제품 관련 사양 및 매개 변수:
| 제품 유형 특성 |
| 커넥터 및 단자 종단 대상 : 인쇄 회로 기판 |
| 커넥터 시스템 : 전선 대 보드 |
| 밀봉 가능 : 아니요 |
| 하이브리드 커넥터 : 예 |
| 구조적 속성 |
| 자릿수 : 6 |
| PCB 장착 방향 : 수평 |
| 전기적 특성 |
| 작동 전압(VDC): 60 |
| 저항(Ω): 100 |
| 주요 특징 |
| 본체 재질 : PPA GF25, ZnAL4Cu1 |
| 커넥터 및 키 코드 : E |
| PCB 특성 유지 도금 재료 : 주석 |
| 연락처의 특성 |
| RF 커넥터 중앙 단자 도금 재질 : 금(Au) |
| 단자 접촉용 도금 재료 : 금 |
| 단자 유형 : 핀 |
| 결합 핀 직경: 0.6mm [.024인치] |
| 센터 연락처: 다음 연락처로 |
| 종료 특성 |
| PCB 종단 방식 : 스루홀 - 납땜 |
| 기계식 액세서리 |
| PCB 장착 고정 유형 : 솔더 테일 |
| PCB 마운팅 고정: 포함 |
| 조인트 고정 : 함께 |
| 셸 특성 |
| 케이스 색상 : 녹색 |
| 센터라인(간격): 2mm [.079인치 ]입니다. |
| 크기 |
| 제품 길이 : 15.65mm [.616인치] |
| 제품 폭 : 27.3mm[1.074인치] |
| 커넥터 높이 : 10.95mm [ .431인치 ]입니다. |
| 운영 환경 |
| 작동 온도(대형)(°C): 65, 70, 75, 80, 85, 90, 100, 105 |
| 작동 온도(대형)(°F): 149, 158, 167, 176, 185, 194, 212, 221 |
| 작동 온도 범위 : -40 - 105 °C [ -40 - 221 °F ]입니다. |
| 운영/애플리케이션 |
| 조립 공정 특성 : 플레이트 베어링 |
| 마스킹 : 예 |
| 회로 애플리케이션 : 신호 |
| 포장 특성 |
| 캡슐화 방식 : 릴 |
| 패키지 개수 : 300 |
| 나머지 |
| 유전체 재질 : PA GF |
| 외부 단자 용 도금 재료 : 기타 |
| 인터페이스 번호 : 114-94444 |
| 납땜 공정 : 리플로우 납땜 |
------------------------------------------------------------------------------------------------

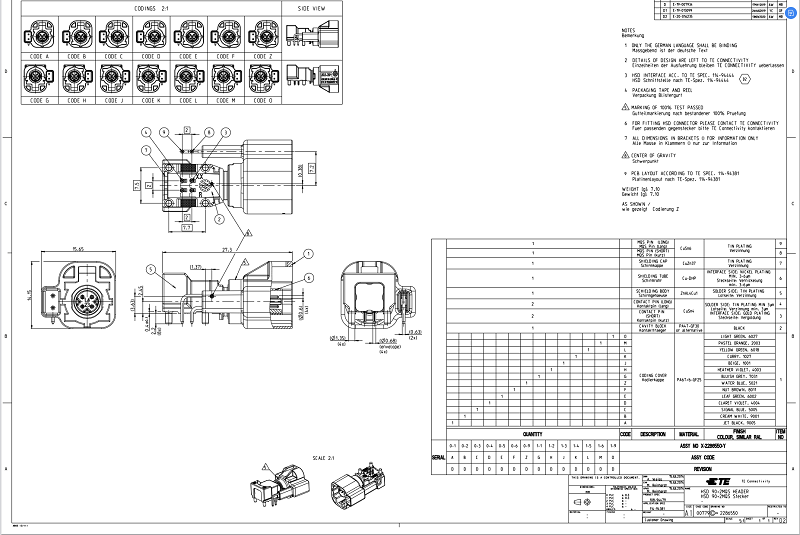

2, 호환 가능 / 대체 Tyco|TE|Tyco 커넥터|2286550-5 자동차 커넥터 제품 사양:
------------------------------------------------------------------------------------------------
3, 호환 가능/대체품 Tyco | TE | Tyco 커넥터 | 2286550-5 자동차 커넥터 제품 재료 번호/모델 목록:
| 1-2286547-5 | 1554983-2 | 1-1452483-4 | 1-776280-2 |
| 1-2286547-6 | 1554983-3 | 1-1452483-1 | 1-776267-1 |
| 1-2286547-9 | 1554983-4 | 0-1452480-1 | 1-776267-2 |
| 2286550-1 | 1554983-5 | 0-1452480-2 | 1-776267-4 |
| 2286550-2 | 1554983-6 | 0-1452480-3 | 1-776267-5 |
| 2286550-3 | 0-1452483-1 | 0-1452480-4 | 1-776087-1 |
| 2286550-4 | 0-1452483-2 | 0-1452480-5 | 1-776087-2 |
| 2286550-6 | 0-1452483-3 | 0-1452480-6 | 1-776087-4 |
| 2286550-5 | 0-1452483-4 | 0-1452480-7 | 1-776087-5 |
| 2286550-9 | 0-1452483-5 | 0-1452480-8 | 1-776163-1 |
| 2325130-1 | 0-1452483-6 | 0-1452480-9 | 1-776163-2 |
| 2325130-2 | 0-1452483-7 | 1-1452480-0 | 1-776163-4 |
| 2325130-3 | 0-1452483-8 | 1-1452480-1 | 1-776163-5 |
| 2325130-4 | 0-1452483-9 | 1-1452480-2 | 1-776163-6 |
| 2325130-5 | 1-1452483-0 | 1-1452480-3 | 1-776276-1 |
| 2325130-6 | 1-1452483-2 | 1-1452480-4 | 1-776276-2 |
| 1554983-1 | 1-1452483-3 | 1-776280-1 | 1-776262-1 |
-------------------------------------------------------------------------------------------------
4, 자동차 커넥터 - 호환 가능한 TE|2286550-5 자동차 커넥터 교체 제공 이 제품 판매자:
우리는 [자동차 커넥터 - 호환 TE|2286550-5 자동차 커넥터 교체]의 전문 유통 업체이자 다양한 {커넥터|와이어 하네스|와이어 케이블}의 전문 유통 / 제조 / 판매 업체입니다. 우리가 제공하는 커넥터, 와이어 하네스 및 케이블을 구매하거나 찾고 싶다면 다음 방법을 통해 저희에게 연락 주시기 바랍니다.
