I-PEX 83012-100B-01-D 14P 고속 신호 전송 초미네일 동심자 케이블 대체품

I-PEX 83012-100B-01-D는 무엇인가요? 14P / 40AWG / CABLINE-SS 초细则성 동기파동 케이블 설명

균형형 동轴 케이블은 노트북, 태블릿, 디스플레이 모듈, 고속 카메라, AI 시각 장치 및 공간 제한된 전자 장치에서 빠른 신호 연결의 중요한 역할을 합니다. 공학자와 구매자에게는 원래 프로젝트가 I-PEX CABLINE®-SS 시리즈 케이블을 사용하는 경우 자주 만나는 실제 문제가 있습니다: I-PEX 균형형 동轴 케이블을 대체할 수 있을까요? 연결기, 케이블 규격, 라인 순서, 길이 및 기계적 크기와 일치하는 호환 대체 방안을 찾을 수 있을까요?

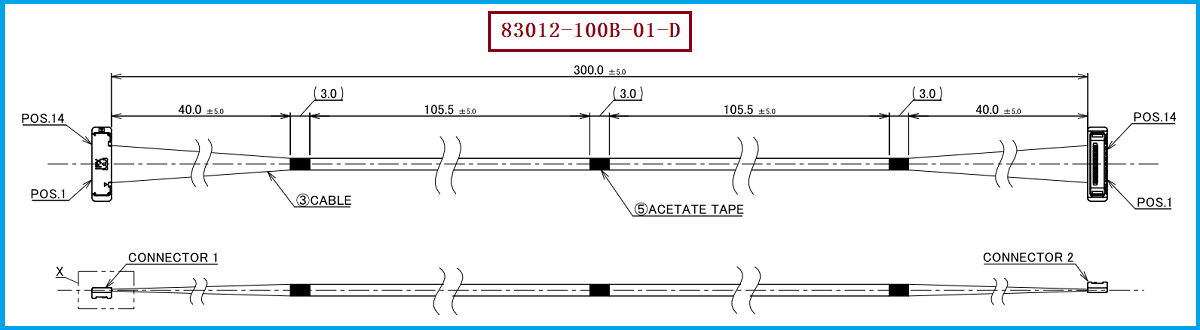

이 모델에 해당하는 제품 설계도 정보를 바탕으로, 이는 14Pin, 1-1 직통 구조, 300mm 길이의 Micro-Coaxial Cable Harness입니다. 원材料 규격은 40AWG 매우細이온 동轴线이며, 양쪽에서 사용하는 원료 연결 기기는 I-PEX 20373-R14T-06입니다. CABLINE®-SS 시리즈 연결기는 0.4mm Contact Pitch, 직립형 오른쪽 기울기 구조를 채택하며, I-PEX 공식 자료도 CABLINE-SS가 14Pin을 지원하며 AWG40 Micro-Coaxial Cable을 지원한다고 확인합니다.

83012-100B-01-D는 일반적인 14핀 배선이 아니라 14개의 매우細은 동심선으로 구성된 고속 라인 셋 컴포넌트입니다. 각 동심선은对应的 신호 채널을 담당하며, 1-1 방식으로 연결됩니다. 원래 장치 인터페이스 구조를 유지해야 하는 프로젝트에서, 대체 가능성을 정확히 결정하는 것은 "14Pin" 이라는 항목만이 아니라, 콘넥터 모델, 핀 할당, 40AWG 라인 매트리얼, 라인 길이, 출선 방향, 연결 구조 및 전체 기계적 크기와 같은 여러 요소를 포함합니다.

따라서, 원래 연결기 플랫폼과 원래 라인 스펙을 기준으로 대체 공급 업체를 찾는 엔지니어나 구매 담당자에게 I-PEX 83012-100B-01-D는 호환 대체 개발을 위한 대상입니다. 우리 회사는 극细 동심선 라인의 생산 제조에 집중하고 있으며, 고객의 원래 공장 부품 번호, 공학 도면, 샘플 및 실제 조립 요구 사항을 기준으로 라인 구조 일치와 생산 검증을 진행하여 프로젝트 도입을 위한 호환 대체 해법을 제공합니다.

이유를 물어보면, 공학자와 구매업체가 I-PEX 극细 동심성 케이블을 대체 고려하는 이유는 무엇인가요?

규모화된 또는 개발 중인 전자 장비 프로젝트에서는 매우細은 동轴 케이블이 자유롭게 교체할 수 있는 일반적인 부품이 아닙니다. 특히 고속 신호 응용 프로그램에서는 케이블이나 콘넥터만 변경하더라도 전체적인 매칭을 하지 않으면 신호 일관성, 조립 공간 및 신뢰성에 영향을 미칠 수 있습니다. 따라서 대체 케이블을 선택할 때, 엔지니어는 일반적으로 먼저 "인터페이스가 매칭될 수 있는지"에 중점을 두고, 구매자는 "안정적으로 공급이 가능한지, 설계도에 맞게 제작이 가능한지, 지속적인 공급 능력이 있는지"에 더 많은 관심을 기울입니다.

예를 들어 I-PEX 83012-100B-01-D는 14Pin, 300mm, 1-1선순서, 40AWG Micro-Coaxial Cable 및 20373-R14T-06 커넥터와 같은 중요한 인식 정보를 포함합니다. 그 중 커넥터는 개발에서 중요한 제어 점으로 사용됩니다. I-PEX 공식 자료는 20373-R14T-06를 CABLINE-SS 14Pin Plug Housing으로 기재하였으며, 공식 도면도 해당 모델의 14Pin 구조 크기를 명확히 하여 적용 가능한 전선 규격 범위를 기재하고 있습니다.

그런另一方面, CABLINE-SS는 고속, 소형화된 매우細은실크릭 케이블 연결 응용 프로그램에 초점을 맞추고 있으며, 공식 자료에 따르면 Contact Pitch는 0.4mm이며, Mated Height는 1.65±0.2mm입니다. 또한 AWG40을 포함한 마이크로-코아크셀 케이블을 지원합니다. 공식 고속 성능 자료는 AWG40, 45Ω, 100mm 마이크로-코아크셀 케이블을 테스트 조건으로 고속 전송 테스트를 수행했습니다. 주의해야 할 것은 이는 I-PEX 제품 플랫폼 및 테스트 조건의 정보일 뿐, 어떤 길이나 전선 구조의 대체 케이블도 직접 같은 시스템 수준의 고속 성능을 주장할 수 있는 것은 아니며, 실제 프로젝트는 고객 응용 프로그램에 따라 SI 및 신뢰성 검증이 필요합니다.

따라서 “대체”는 더 정확한 공학적 이해는 다음과 같아야 합니다: 원래 장치 인터페이스 및 조립 요구사항을 유지하면서, 콘넥터, 전선, 전선 순서, 길이, 연결 공정 및 기계 구조를 맞추고, 샘플 확인과 필요한 전기 성능 시험을 거쳐 입력할 수 있는 호환 대체 전선 설계안을 형성합니다.

이러한 계획의 가치는 "다른 브랜드지만 외관이 유사한" 케이블을 찾는 것 이상으로, 원래 부품 번호를 기반으로 인식, 샘플링, 검증 및 대량 생산을 위한 공급망 대체 경로를 구축하는 데 있습니다.

3. I-PEX 83012-100B-01-D의 선택 및 호환 및 대체 방법은 어떻게 하면 됩니까? 엔지니어 및 구매담당자 참고안내

선택 및 호환 및 대체 방안 참고 및 제안

프로젝트가 현재 I-PEX 83012-100B-01-D를 사용하고 있다면, 공학자가 대체 선택을 할 때는 14Pin + 40AWG + 300mm + 1-1 직통 + CABLINE-SS 대응 콘넥터 구조라는 핵심 조합을 먼저 확정지어야 합니다. 단순히 "14P 초细则파선"에 따라 구매하지 않는 것이 좋습니다.

その中で、20373-R14T-06 はこのプランの中で重要なコネクタモデルです。I-PEX 公式資料によると、このモデルは CABLINE-SS 14Pin Plug Housing に属し、AWG40 を含むマイクロコアキアル电缆をサポートしています。

라인 매트릭스 부분에서는 주로 40AWG 마이크로 코아엥시얼 케이블을 확인해야 합니다. 40AWG는 매우細은 전선 지름 규격으로, 라인 밸런스 전체 외경, 구부림 공간, 장치 내부 라인 및 고속 신호 전송에 영향을 미칩니다. 동시에 AWG 규격만 보지 말고, 실제 프로젝트에 따라 특성 저항, 방전 구조, 점성 재료, 연결 공정 및 고속 신호 요구 사항을 확인해야 합니다. I-PEX 공식 자료는 AWG40를 CABLINE-SS와 함께 사용할 수 있는 마이크로 코아엥시얼 케이블 규격으로 나열하며, 고속 성능 참고 테스트는 AWG40, 45Ω, 100mm 라인 매트릭스를 사용합니다.

대신선순서에 대해서는 원래 장치의 정의를 특별히 확인해야 합니다. 본 문서의 경우 83012-100B-01-D는 1-1 직통 구조로, 따라서 대체 제품도 동일한 Pin-to-Pin 관계를 유지해야 합니다. 원래 장치가 1-N 또는 다른 특수 Pin Assignment을 사용하면, 연결器和 전선이 완전히 동일하더라도 동일한 제품으로 간주할 수 없습니다.

기계적인 크기에 대해서는 라인 셋의 총 길이, 커넥터 방향, 출선 방향, 접착带上의 고정 위치, 끝 부분 크기, 굴곡 구역 및 실제 조립 공간을 중점적으로 확인해야 합니다. 특히 노트북의 터널, 디스플레이 모듈 및 얇은 장치에서 몇 밀리미터에도 불구하고 큰 크기 차이가 조립에 영향을 미칠 수 있습니다. 따라서 공학자는 공식적으로 도입하기 전에 원래 제품 실물, 2D 도면 또는 샘플을 사용하여 크기 비교를 하고 실제 조립을 통해 호환성을 확인하는 것을 권장합니다.

چهارم، 샘플에서 대량 생산으로：우리는 어떻게 매우 얇은 동轴线束 호환 대체 서비스를 제공합니까?

극細 동轴 케이블에 대해서는, 실제 대체 능력은 결국 제조 공정과 제품 일관성에 의존해야 합니다. 특히 40AWG Micro-Coaxial Cable은 케이블 지름이細고, 연결 공간이 작아, 떼빠짐, 동轴 구조 처리, 터미널 연결, 보호 처리, 라인 순서 제어, 케이블 구형 및 최종 검사에 높은 요구가 있습니다. 따라서, 호환 대체는 단순히 "연결기를 구매하고 케이블을 압착하는 것"이 아니라, 전체 케이블 구성 요소를 둘러싸고 공학 개발 및 제조 통제가 필요합니다.

I-PEX 83012-100B-01-D를 예로 들어, 14P, 40AWG, 300mm, 1-1 직결, 20373-R14T-06 콘넥터를 기준으로 해당 호환 대체 개발 계획을 수립할 수 있습니다. 고객의 실제 프로젝트에 대해서는 원제품 물리적实物과 공학 자료를 바탕으로 콘넥터 접속 구조, 전선 규격, 전선 순서, 길이, 공차, 접착 필름 고정 및 전체 외형을 항목별로 확인하고, 샘플 제작을 통해 조립 확인을 합니다.

고속 응용 시나리오에서는, 공학자들이 대체 제품 도입 단계에서 신호 일관성에 중점을 두는 것을 권장합니다. 단순히 통로 테스트만으로 최종 판단 근거로 삼지 않도록 합니다. CABLINE-SS 공식 자료는 고속 전송, 0.4mm 피치, 낮은 깊이 및 W-Point 접촉 구조를 제품의 중요한 특징으로 지적하며, 해당 규격, 테스트 보고서 및 신호 일관성 자료를 제공합니다. 따라서 고객 프로젝트가 고속 디스플레이, 카메라, 고속 데이터 전송 또는 다른 고속 SerDes 응용에 관련되어 있다면, 실제 신호 속도, 케이블 길이, 저항 및 핀 할당에 따라 특정 성능 검증을 추가로 수행하는 것을 권장합니다.

구매와 공급망의 관점에서는 대체 사례의 가치는 안정적인 두 번째 공급원으로서의 역할에 있습니다. 고객은 샘플 단계에서 크기와 조립을 확인하고, 전기 성능 및 신뢰성을 검증한 후 프로젝트 요구 사항에 따라 소批量와 대량 생산 단계로 이동할 수 있습니다. 장기 공급이 필요한 프로젝트에서는 이 방식은 기술 사양이 통제되는 동시에 구매 측에 더 유연한 공급망 선택을 제공할 수 있습니다.

따라서 여러분의 프로젝트가 I-PEX 83012-100B-01-D를 사용하고 있으며 국산 대체품, 두 번째 공급업체 또는 상호 호환된 극초조 동축선束 공급업체를 찾고 있다면, 특정 프로젝트 자료를 바탕으로 특화된 제품 매칭 및 대체 개발을 수행할 수 있습니다.

I-PEX 83012-100B-01-D 극細 동심轴선 복합 대체, 중요한 것은 “규격 매칭 + 구조 매칭 + 성능 검증”입니다.

I-PEX 83012-100B-01-D는 14Pin, 300mm, 1-1 직통 구조의 매우 얇은 동轴 케이블 세트로, 주요 구성 요소로는 20373-R14T-06 콘넥터와 40AWG 마이크로-코아실 케이블이 포함됩니다. 공학자들에게는, 외관이 유사한 케이블을 찾는 것만이 아닌, 콘넥터, Pin Assignments, 전선 규격, 길이, 기계 구조 및 고속 성능 요구 사항이 원래 애플리케이션과 일치하는지 확인하는 것이 중요합니다; 구매자들에게는, 공급자가 매우 얇은 동轴 케이블의 실제 제조, 모델링, 검증 및 대량 생산 능력을 가지고 있는지 추가로 확인해야 합니다.

저는【7A전자네트워크】,극초미세 동심축 복선领域中 성숙한 생산 및 공학 연구 개발 경험을 가지고 있으며, 모델 매칭 및 구조 대체를 돕을 수 있습니다. 상담请联系：윤 경리18013280527(위챗동호).
