I-PEX 20634-160T-02 극細 동轴線束 제조 전 과정 분석

전자 장치가 빠르고 얇고 고집적 설계로 발전함에 따라, 내부 연결 시스템은 케이블의 크기, 성능 및 신뢰성에 더욱 까다로운 요구를 제기하고 있습니다. 노트북, 차량용 디스플레이, 의료 영상 장비 및 산업용 카메라 등 제품은 고속 데이터 라인에 강하게 의존하고 있으며, 매우細은 동심초음파 케이블(Micro Coaxial Cable)이 저감소, 높은 유연성 및 우수한 방호 능력을 바탕으로 고속相互 연결의 주류 해결책으로 점차 자리 잡고 있습니다. 많은 연결기 브랜드 중 I-PEX CABLINE 시리즈는 안정적인 고속 전송 능력을 바탕으로 고급 디스플레이와 카메라 모듈에 널리 사용되고 있으며, 특히 **I-PEX 20634-160T-02**는 고속 영상 및 고해상도 디스플레이 모듈의 핵심 부품입니다.

---

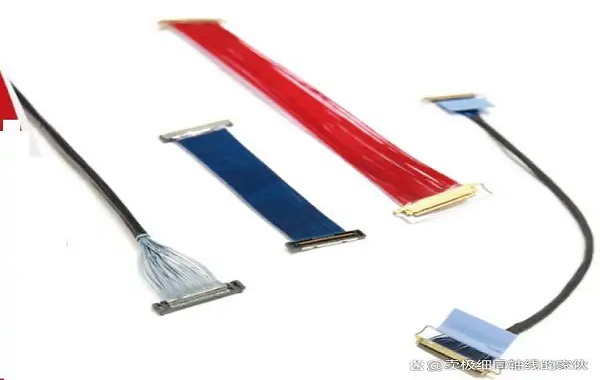

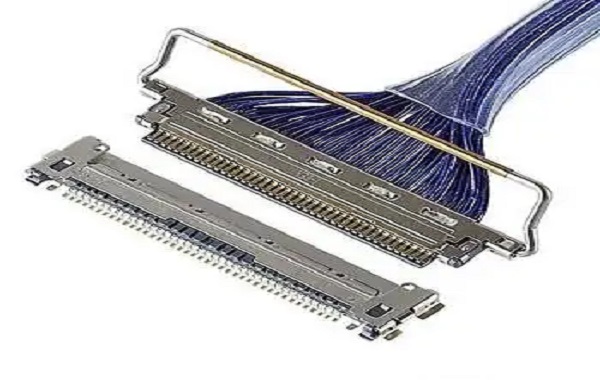

1. I-PEX 20634-160T-02 구조적 특징

I-PEX 20634-160T-02 belongs to the CABLINE-CA II series, designed specifically for high-speed, high-density interconnects, and has the following key features:

0.4mm 접점 간격 / 60핀，공간이 매우 촉박한 모듈 설계에 적합합니다

• AWG38–46 ultra-fine coaxial cable 호환

• 1.10mm 초박막 높이, 초박막 모듈 패키지에 적합

• ZenShield 완벽한 방호 구조, EMI 방해를 줄임

• 기계적인 잠금 고정 설계, 결합 신뢰성 강화

• 단일 채널 20Gbps 대역폭, Thunderbolt 등급 전송 요구 사항 충족

이 기능들은 이를 고대역폭, 고밀폐성 요구 사항에 최적화된 선택지로 만들어줍니다.

---

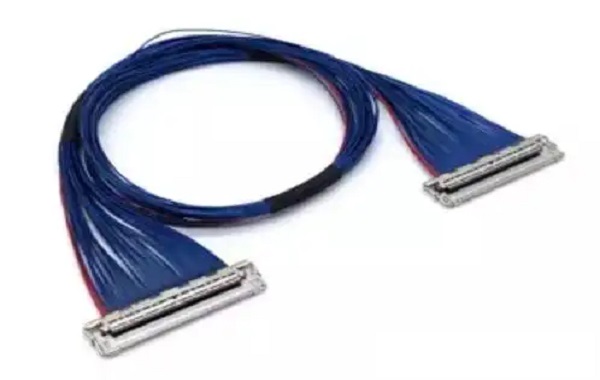

I-PEX 20634-160T-02 초细细동심자선束 생산 공정

선재 절단

고객 요구에 맞는 Micro Coax Cable 규격을 선택하여 자동화 장비를 통해 정확한 길이로 잘라야 합니다. 길이 오차는 ±2mm 이내로 제어되어야 합니다.

레이저 스케일링

레이저 벌집기로 외피,編織층,내 절연층을 차례대로 제거하여 중심 전도체에 이르기 바며, 벌집 부분이 정리되어 있어야 하며, 编織층과 핵선에 손상이 되지 않도록 해야 합니다.

3. 编織折返과 레이저 코팅

编织층을 정리하여 단단히 접착하고, 중심 전도체에 은 plating을施하여 접착의 신뢰성과 젖힘성을 향상시키며, 가짜 접착과 찬접착의 위험을 낮춥니다.

정밀 접착

脉冲焊接기와 장비를 사용하여 처리된 전선을 점별로 턱니소자 위치에 접착하여, 접착점은 충분히 두꺼워야 하며 단락이나 불량 접착이 없어야 합니다.

점도 강화

UV 또는 열 분해성 접착제를 접합区域에 적용하여 강화하고, 튼튼함을 높여 사용 중에应力로 인해 전선이 접합 부분에서 떨어지는 것을 방지합니다.

현미경 외관 검사

현미경으로 뷰티니셔스, 핀 정확도, 콜라겐 덮음 및 라인 순서를 확인하여 모든 뷰티니셔스가 공정 규격에 맞는지 확인합니다.

7. 전기적 성능 시험

특수 접착제를 사용하여 연결을 이루고 저항, 내압 테스트를 수행하고 고속 응용 프로그램에 대한 신호 일관성 검증을 통해 고주파 전송 요구 사항을 충족하는지 보장합니다.

제품 포장

각종 검사를 통과한 라인 셋은 고객 요구에 따라 인화, 루프락, 또는 단일 패키지 방식으로 입고됩니다.

I-PEX 20634-160T-02 초细则파 동심축 케이블 제조는 매우 정밀하며 공정 일관성에 높은 요구가 있는 과정입니다. 벤딩 정밀도, 접점 품질에서부터 보호 처리와 신호 일관성 검증까지, 모든 단계가 최종 장치의 고속 성능과 장기 안정성에 직접적인 영향을 미칩니다. 따라서 고해상도 디스플레이 모듈, 고속 영상 링크 및 고 대역폭 시나리오에서, 성숙한 공정 체계와 대량 생산 경험을 가진 공급업체를 선택하는 것은 제품 신뢰성을 보장하는 열쇠입니다.

저는수저우 훙성원 전자 과학 기술，장기적으로 고속 신호 라인 밧줄, 극細 동심선 밧줄의 설계와 맞춤형 제작에 집중하고 있으며, 고객에게 신뢰할 수 있는 고속互连 솔루션을 제공하는 데 힘쓰고 있습니다. 상담이나 샘플 제작이 필요하시면 연락 주세요:윤 경리 18913280527(위챗 동호)。
