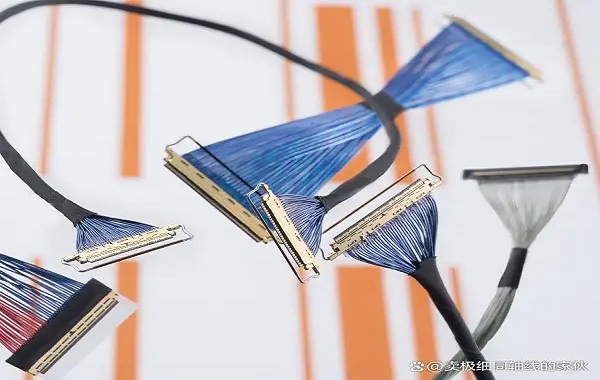

고속 디지털 장치의 보급으로 인해, 최종 제품은 인터컨넥트 솔루션의 전도율, 구조 크기 및 안정성에 대해 더 높은 요구를 하고 있습니다. Micro Coaxial Cable(극細 동轴线)은 우수한 방해성 방지 성능, 소형화된 구조 및 고속 신호 전송 능력을 지니며, 스마트폰, 태블릿 컴퓨터, 노트북 등 얇은 장치의 중요한 구성 요소로 자리 잡고 있습니다. I-PEX 20454-250T-01은 극細 동轴线 구조 연결의 핵심 부품으로, 많은 고급 전자 제품에서 결정적인 역할을 합니다.

---

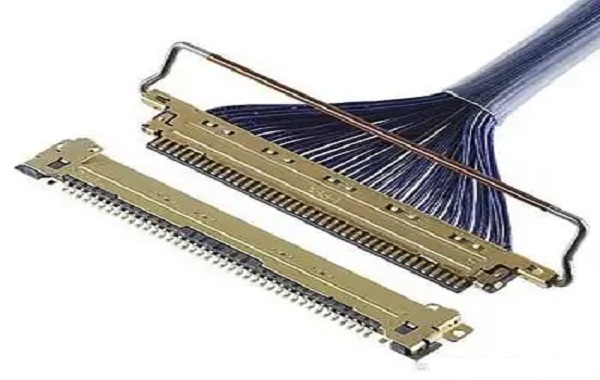

I-PEX 20454-250T-01 커넥터 소개

I-PEX 20454-250T-01은 I-PEX CABLINE-VS 시리즈에 속하며, 고속互连 시스템을 위해 설계된 정밀 연결기입니다. 그의 0.5mm의 점 간 거리 설계는 USB4, Thunderbolt 4, HDMI 2.0, eDP 등 고속 프로토콜의 응용 요구를 충족시키며, 단일 채널 전송 속도는 32Gbps에 달하며, 많은 고성능 장치의 최선의 해결책입니다.

주요 사양 및 구조적 특징은 다음과 같습니다:

접점 간격: 0.5mm.

최대 높이: 1.10mm(표시 1.00mm), 초轻薄 제품에 적합합니다.

3.핀수: 20, 30, 40, 50Pin 다양한 선택 가능.

4. 지원 선径: AWG 36～46 극细 동轴线 호환.

5. 합성 방식: 수평 상插 구조, 설치가 용이합니다.

6. 기계식 잠금: 미완전히 결합되지 않도록 하고, 무연기적으로 풀리지 않도록, 결합력을 향상시킵니다.

7. 표준 적용: USB4, Thunderbolt 4, HDMI 2.0, eDP, V-By-One HS 등 고속 신호 규격에 호환됨.

---

I-PEX 20454-250T-01 극細 동심선 케이블 접촉不良의 일반적인 원인

고속 연결기가 만약 접촉不良이 발생하면 가벼울 경우 화면이 깜박이거나 신호가 불안정해지고, 중요할 경우 장치 기능에 영향을 미칠 수 있습니다. 일반적인 원인으로는 다음이 있습니다:

插入 및 제거가 잘못되었을 때: 과도한 힘 또는 방향이 잘못될 수 있으며, PIN 점이 굽혀지거나 손상될 수 있습니다.

선로 끝 처리가 잘못되었음: 선을 벗기지 않거나, 부드럽게 연결되지 않거나, 부가적인 볼트 먼지가 있으면 신호 접촉 이상이 발생할 수 있습니다.

3. 먼지 쌓임이나 산화: 장기간 사용 후 금속 단자가 환경적 영향을 받아 전도성을 저하할 수 있습니다.

진동으로 인한 오십도:携帯이나 고진동 환경에서는 극세한 동심선 구조의 고정이 더 중요합니다.

---

제3장 접촉不良의 조사 기술

为确保장비가 안정적으로 작동하도록 하려면, I-PEX 20454-250T-01 케이블 문제를 조사할 때 다음 방법을 참고할 수 있습니다:

① PIN 핀이 굽혀졌는지, 오염되었는지, 손상되었는지 확대경으로 확인하세요.

② 테스트 케이블과 콘넥터의 저항값을 측정하여 단락이나 불완전 연결 현상이 있는지 판단합니다.

③ 전극 접촉면을 청소하고, 필요한 경우 전용 청소제를 사용하여 산화층과 먼지를 제거합니다.

④ 전선 배선 용접 공정을 확인하고, 용접 점이 충분히 채워져 있으며 안정적이도록 하여 추정 용접, 허비 용접 문제를 피하도록 합니다.

I-PEX 20454-250T-01 은 고속 장비에서 중요한 미니 아크라이언스 커넥터로, 그 성능은 신호 품질과 장비 안정성에 직접적인 영향을 미칩니다. 그 구조적 특징, 일반적인 접촉不良 원인 및 효과적인 문제 진단 방법을 이해하면 제품의 신뢰성을 높이고, 연결 문제로 인한 성능 하락이나 기능 이상을 방지하는 데 도움이 됩니다. 신뢰할 수 있는 라인 복합 제조업체를 선택하는 것은 시스템 안정적인 운영을 보장하는 중요한 전제 조건입니다.
