마이크로 코어克斯 케이블 길이 차이가 고속 신호 동기화에 미치는 영향

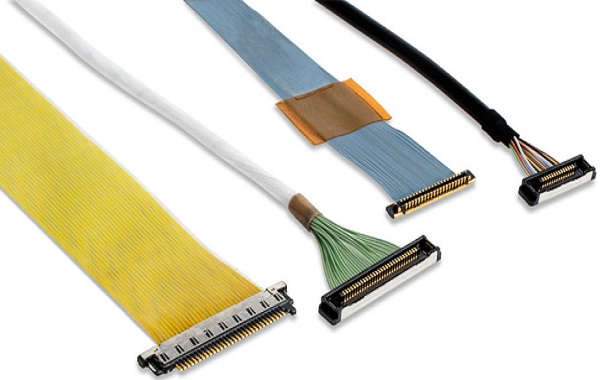

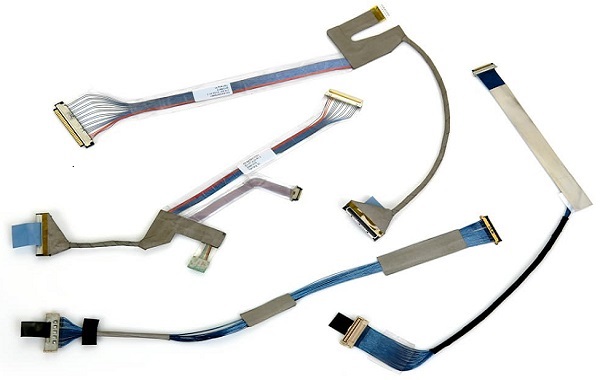

고속 전자 시스템에서는, 매우細은 동심자선 케이블 밴드(Micro Coaxial Cable Bundle)가 디지털 신호 전송, 차분 신호 및 고속 클로크 배포에 널리 사용되고 있습니다. 그것의 직경이 작고 유연성이 높으며, 방사성이 좋기 때문에 공간이 제한적이고 중량에 민감한 응용 시나리오에 매우 적합합니다. 그러나 여러 개의 매우細은 동심자선 케이블 밴드가 그룹으로 사용될 때, 길이 차이가 가져오는 영향은 자주 무시되지만, 그것은 고속 신호의 동기화와 시스템의 안정성에 매우 중요합니다. 본 문서는 길이 차이의 영향과 대응 방법을 상세히 분석하고, 공학 설계에 참고로 제공합니다.

---

하나、신호 지연과 라인 길이의 관계

신호는 동轴 케이블에서 전파 속도가 재료의 점성 계수에 의해 결정되며, 일반적으로 빛 속도보다 낮습니다. 라인 길이에 차이가 발생하면, 밀리미터 단위의 차이라도 피쁘(1ps = 10^-12초) 단위의 시간 지연이 발생하며, 이는 고속 시스템에서 매우 민감합니다. 예를 들어, 10Gbps 시스템에서는 1비트 주기가 약 100ps입니다. 매우細은 동轴 케이블 복합체 간의 길이 차이가 5ps 지연을 가져오면, 비트 주기의 5%에 해당하며, 신호 정렬에 영향을 미치고 데이터 샘플링 오류를 유발할 수 있습니다.

---

두 번째로, 극細 동축선 복합의 길이 차이의 주요 영향

1. 멀티채널 동기화 문제: 병行的 인터페이스나 다중 채널 샘플링 시나리오에서, 다른 채널 신호가 길이 차이로 인해 도달 시간이 다를 수 있어 시스템이 동일한 클록 주기를 통해 데이터를 올바르게 처리할 수 없을 수 있습니다.

2. 차분 신호 통합성 하락: 두 개의 동심선이 차분 쌍으로 구성될 때, 길이 차이는 양보다 신호의 시간 차이를 유발하여 방해받음을 약화시키고, 공모 노이즈로 전환될 수 있으며, 전기Magneti적 방해(EMI)를 증가시킬 수 있습니다.

에러 비율이 증가합니다: 시간 순서가 이상해지면 수신쪽의 눈 그래프가 축소되고, 시간 여유가 줄어들어 에러 비율(BER)이 显著하게 증가하여 시스템의 안정성에 영향을 미칩니다.

4. 환경 및 구조 결합 효과: 극초소형 동심축선은 온도, 구배 반지름, 제조 오차에 매우 민감합니다. 공장에서 길이를严格控制했더라도, 응용 환경의 변화로 인해 추가적인 지연 차이가 발생할 수 있습니다.



---

제3장. 길이 차이의 영향을 줄이는 방법

1. 라인 길이를 철저히 제어하세요: 설계 단계에서 여러 라인을 동일하게 길이를 유지하고, 특히 짝별 차이 분리 라인.

2. 지연 일치 공정을 채택하세요: 주파수 일치 또는 지연 일치를 제공하는 동심도선 제품을 선택하여 지연 오차를 매우 작은 범위로 제어할 수 있습니다.

3. 합리적인 배선 및 고정: 시스템 조립에서 케이블이 과도하게 曲가거나 돌아가는 것을 피하고, 경로가 가능한 한 대칭적이도록 보장합니다.

시스템 등급 보상: 고 요구 사항 애플리케이션에서는 회로나 칩 레벨에 지연 조정 기제를 추가하여 물리선 길이 차이로 인한 변위를 추가로 제거할 수 있습니다.

고속 신호 시스템에서는 매우細은 동심층 전선 조각의 길이 차이가 신호 동기화, 차분 완전성, 및 시스템 오류 비율에 직접적인 영향을 미칩니다. 신호 속도가 점점 더 높아지면서, 설계자들은 전선 길이 일치성에 대한 요구가 점점 더 까다로워지고 있습니다. 설계, 제조, 및 응용 전 과정에서 전선 길이 일치성을 중시하고, 지연 일치 및 합리적인 배선 조치를 취하지 않으면 고속 시스템의 안정성과 신뢰성을 보장할 수 없습니다.

저는수저쯔저우 훙성원 전자 과학 기술长期집중하여 고속 신호 라인 밧줄과 매우細은 동심선 밧줄의 설계 및 정밀 제작을 통해 고객에게 안정적이고 신뢰할 수 있는 고속 연결 솔루션을 제공합니다. 기술 컨설팅이나 더 많은 정보를 원하시면, 아래와 연락 주세요:윤 경리 18913280527(위ixin 동호)。
