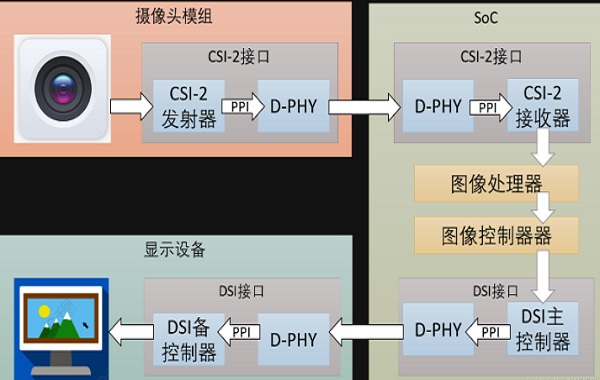

고속 이미지 전송과 이동 장치 설계에서 MIPI(Mobile Industry Processor Interface)가 주류 인터페이스로 자리잡았습니다. 특히 MIPI CSI(Camera Serial Interface)와 MIPI DSI(Display Serial Interface)입니다. 해상도와 갱신률이 지속적으로 향상되면서 MIPI 라인은 전송 레일에 더 높은 요구를 제기하고 있습니다. 매우細은 동심층 케이블(Micro Coaxial Cable)은 우수한 전기 성능, 낮은 손실 특성 및 유연한 구조를 가지고 있어, 설계자들이 작은 크기와 고속 응용 프로그램에서 선호하는 전송 매체로 점차 사용되고 있습니다.
为什么MIPI需要极细同轴线束
MIPI 신호 전송 속도는 일반적으로 수백 Mbps에서 수 Gbps 사이로, 대역폭과 신호 완결성에 대한 요구가 매우 높습니다. 전통적인 FPC나 양绞선은 일부 상황에서 사용 가능하지만, 장거리, 고속 전송 및 EMI 통제에서 제한이 생기기 쉽습니다. 매우細은 동심층 케이블의 장점은 다음과 같습니다:
저항 일관성이 좋음 -- 정밀 제조로 85Ω 또는 100Ω 저항 제어, 신호 반사와 전송 손실 감소.
2. 저串扰와 저감소 – 독립적인 방지망 구조가 인접 채널 간의 방해를 显著적으로 줄여, 신호 품질을 향상시킵니다.
고 유연성과 작은 부피 - 스마트폰, 태블릿 및 산업 카메라와 같은 소형, 가벼운 장치의 배선 요구를 충족합니다.
Second, select the key parameters for ultra-fine coaxial cable束
저항 매칭: 차분 저항은 표준 범위 내에 유지되어야 하며, 일반적으로 85Ω±10%입니다. MIPI 신호 일관성을 보장합니다.
2. 삽입 손실: 고속 링크에서 과도한 손실은 눈 모양 그래프가 닫히게 되어 데이터 전송 품질에 영향을 미칩니다.
3. 곡률 성능: 유연한 응용에서, 전선 모음은 전기 성능을 유지하면서 작은 반지름으로 곡기를 지원해야 합니다.
4. 방해제거 효과: 고해상도 카메라와 고신호 갱신 빈도 화면은 EMI 억제에 대한 요구가 높으며, 방해제거 층 설계가 중요합니다.
5. 공정 호환성: 커넥터와 케이블 접착 또는 압착 공정이 일치해야 하며, 접촉不良으로 인한 신호 감소를 피해야 합니다.
제3장, 응용 사례

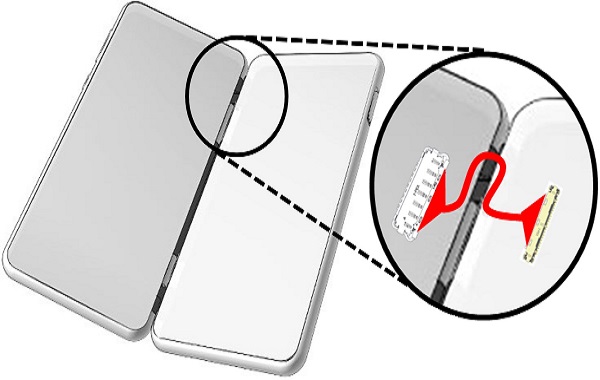

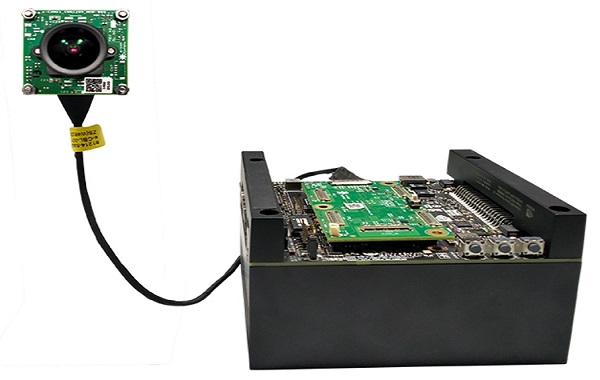

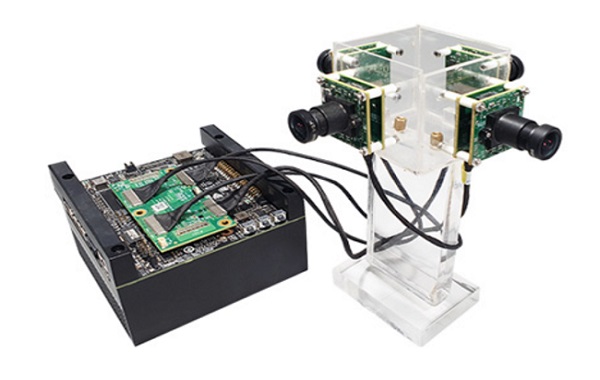

스마트폰에서는 전면 및 뒷면 카메라 데이터가 MIPI CSI를 통해 전송되며, 일반적으로 0.2mm에서 0.4mm의 매우 얇은 동심선 케이블을 사용하여 고속 전송과 제한된 공간 배치에 적응합니다. 산업 시각 시스템에서는 MIPI D-PHY 또는 C-PHY 인터페이스와 매우 얇은 동심선 케이블을 조합하여 4K, 8K 고해상도 이미지의 낮은 오류 전송을 실현할 수 있습니다. 이는 자동화된 검사와 AI 인식에 매우 중요합니다. MIPI 인터페이스에 적합한 매우 얇은 동심선 케이블을 선택하기 위해, 저항, 감소, 유연성 및 보호 등 여러 요소를 종합적으로 고려해야 하며, 이는 고속 신호 루프의 안정성과 효율성을 보장합니다.
극쁜 동심轴 복합선이 MIPI CSI/DSI 고속 신호 랜드릭에서 중요한 역할을 합니다. 그 우수한 저항 제어, 낮은 손실 특성 및 유연한 구조는 이미지 전송 품질과 장치의 신뢰성을 보장하는 중요한 요소입니다. 공학자는 전기적 성능과 공정 호환성을 종합적으로 선택하여 고속 랜드릭이 소형화와 고밀도 레이아웃에서 안정적인 운영을 보장해야 합니다.
