규밀한 전자 장비, 소형화된 의료 장비 및 고속 신호 전송 등 다양한 응용 시나리오에서, 매우細은 동심층 케이블(Micro Coaxial Cable)은 우수한 방호 성능, 방해 방지 능력 및 가볍고 부드러운 구조를 자랑하여 고급 제품 내부 신호선의 최선의 솔루션으로 점차 인정받고 있습니다. 하지만 실제 정밀 제작 과정에서 고객은 필요한 기술 파라미터와 자료를 미리 준비해야 하는지 모르는 경우가 많아 통신 비용이 증가하고, 샘플 기간이 연장되고, 심지어 대량 생산이 지연될 수 있습니다. 본 기사에서는 다음과 같이 자세히 설명합니다: 규밀한 동심층 케이블을 정밀 제작할 때 미리 준비해야 할 주요 요소는 무엇인가요?
첫째，극미세 동심선 케이블(Micro Coaxial Cable)이란 무엇인가요?
极细细轴線은 내핵전도체,绝縁層,编织屏蔽層, 및外被套同心구조로 구성된 마이크로 동심채선입니다. 그 선경은 보통 0.3mm~1.2mm 사이이며 다음과 같은 특징을 가지고 있습니다:
적용 가능한 고주파 신호 전송
• 방해받지 않는 강력한 방어력
연약하고 쉽게 접히는
厂泛用여러 분야에서 활용됩니다：
의료 내시경, 캠에어 모듈, 드론, 정밀 기기 신호 라인, 랩톱, 태블릿 및 스마트폰 등 장비 내부 연결.
두 번째로, 매우細은 동심축 케이블 밴드를 맞춤제작하기 전에 준비해야 할 정보는 무엇인가요?
추가로 설계 및 제조하여 제품 성능 및 구조 요구 사항을 충족하는 매우 얇은 동심축 케이블을 생산하려면, 다음 일곱 가지 핵심 매개변수를 미리 확인해야 합니다.
케이블 모델 및 규격
필요한 매우細은동심취선 모델을 결정하세요. 예를 들어 AWG36, AWG40, AWG42 등이나 SUMITOMO, HITACHI, TATSUTA와 같은 브랜드를 지정하세요. 다른 모델은 전선 두께, 전도체 재료, 보호 구조 및 신호 주파수 성능에 영향을 미칩니다.
제안해 주세요:
특정 모델 또는선径 범위
브랜드가 지정되었습니다.
国产替补方案을 받아들일 수 있습니다.
2. 케이블 길이
명확히 각 라인봇의 완성된 길이와公差 요구사항을 명시하십시오.
추천 제공：
• 단일 길이(예: 120mm±3mm)
• 연결기가 길이 측정 내에 포함되어 있습니까？

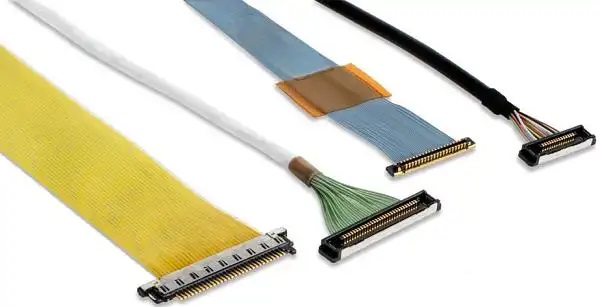

커넥터 브랜드와 모델
ultra-fine coaxial cable bundles usually come equipped with connectors (Connector), including brands such as I-PEX, JAE, Hirose, KEL, HTK, etc. The PIN spacing, termination method, and processing requirements of different connectors vary, so it is necessary to confirm in advance.
建议 제안
• 커넥터 브랜드와 모델(예: I-PEX 20373-040T, Hirose DF36-20S-0.4V)
• 양 끝이 같은 모델인가요?
• 비표준이나 맞춤형 제품이면, 3D 도면이나 물품 샘플을 제공합니다.
4. 연결 순서와 PIN 정의
다芯 구조 라인 밸트는 명확한 전도 순서와 파이프 정의를 명확히 해야 합니다. 그렇지 않으면 신호 오류나 기능 장애가 발생할 수 있습니다.
추천해 주세요:
선형도, 3D 구조도 또는 간단도
5. 환경 및 성능 요구 사항
적용 환경에 따른 성능 지표를 설정하세요.包括：
• 耐温급수(예: 80℃、105℃)
弯曲寿命（例如：>10만 번）
• 저항 매칭(보통: 50Ω / 75Ω)
신호 주파수 범위(예: 0–6GHz)
建议 제안
• 제품 용도(예: 의료 내시경 신호선)
특별 성능 요구 사항 또는 테스트 기준
6. 검사 기준 및 품질 요구사항
제품이 RoHS, REACH 환경 인증을 필요로 하는지 확인하고, 시험 사항을 나열하세요.
建议 제안하세요
• 통로 테스트, 고압 테스트, 방호성 완전성 테스트 등 목록
• 출하 검사 기준
7. 포장 방식 및 포장 재료
극초细则 동轴선 결합 구조는 정밀하며, 잘못된 포장으로 인해 운송이나 저장 과정에서 외관 변형, 성능 손상이 쉽게 발생할 수 있습니다.
建议제공합니다
패키지 방식: 분装机, 테이프, 다이스, 스티로폼 상자, 트레이 등
• 포장재: OPP가방, 자동닫기가방, 바ブル가방, 방전방지가방, 박스 내장 진공평평 등
• 수량 및 태그: 팩당 수량, 외箱 크기, 정량/불량, 태그 위치 및 내용
극细 동심선 밀집선은 작지만, 파라미터 정밀도와 조립 공정에 대한 요구가 매우 높습니다. 맞춤 전에 고객이 위의 정보와 샘플 자료를 완전히 제공하면, 공정 평가 효율을 크게 향상시키고, 샘플 제작과 양산 과정이 원활하며, 품질이 일관되고, 납기가 관리될 수 있게 합니다.
