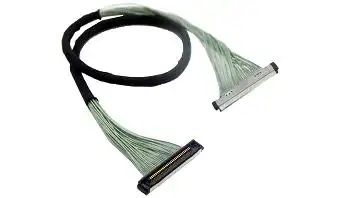

현재 고속 데이터 전송과 정밀 전자 장비가 지속적으로 진화하는 상황에서, 미니아이화, 가벼움 및 고속화는 연결 기술의 주류 방향이 되었습니다. 정밀 신호 전송을 실현하는 핵심 매개체로서, 극細 동轴 케이블(Micro Coaxial Cable)이 점점 더 많은 장비 제조업체의 사랑을 받고 있습니다. 이렇게 보기에는 얇은 케이블이 어느 정도 복잡한 신호를 전송할 수 있을까요? 왜 고급 장비의 표준 구성으로 사용되는지에 대해 이 기사에서는 자세히 알려드리겠습니다.
첫째, 무엇이 극세 동심선인가요?

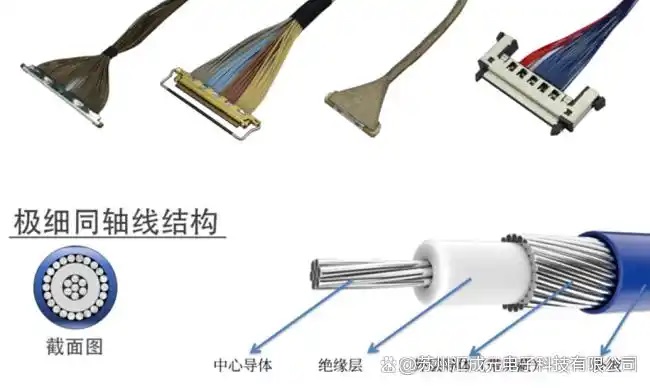

극细 동轴선(Micro Coaxial Cable)은 전통적인 동轴선보다 지름이 훨씬 작은 특수 라인 매트리얼로, 지름은 일반적으로 0.3mm에서 1.37mm 사이입니다. 그것은 내导体, 점성층, 외导体(보호층) 및 보호층으로 구성되어 있으며 다음과 같은 중요한 장점을 가지고 있습니다:
• 방해받지 않는 능력이 강하다
• 신호 감소가 매우 작습니다
• 고속·고주파 신호 전송 가능
이러한 특성 덕분에, 극세한 동轴 케이블은 노트북, 스마트폰, 차량용 카메라, 의료 영상 장비 등 신호 완결성이 매우 중요한 상황에서 널리 사용되고 있습니다.
두 번째로, 극細 동轴선은 얼마나 복잡한 신호를 지지할 수 있을까요?
극세한 동심도 케이블은 고주파 신호를 안정적으로 전송할 뿐만 아니라, 여러 채널의 비디오, 오디오 및 데이터를 동시에 전송할 수 있습니다.
예를 들어 현재 주류 애플리케이션에서는 쉽게 대처할 수 있습니다:
4K/8K 고해상도 비디오 신호
• USB 3.1、MIPI CSI/DSI 등 고속 차단 신호, 전송 속도가 10 Gbps 이상으로 도달할 수 있으며, 동시에 신호의 완전성과 저지연을 보장합니다.
이러한 성능을 바탕으로, 매우細은 동심축 케이블은 고급 전자제품, 차량 영상 시스템 및 산업 로봇 등 복잡한 신호 전송 환경에서의 이상적인 솔루션으로 자리 잡고 있습니다.
I-PEX 20373-R10T-06：극미니 사이렌스의 완벽한 파트너
在同轴线的极细应用中, 연결기의 선택은 매우 중요합니다.

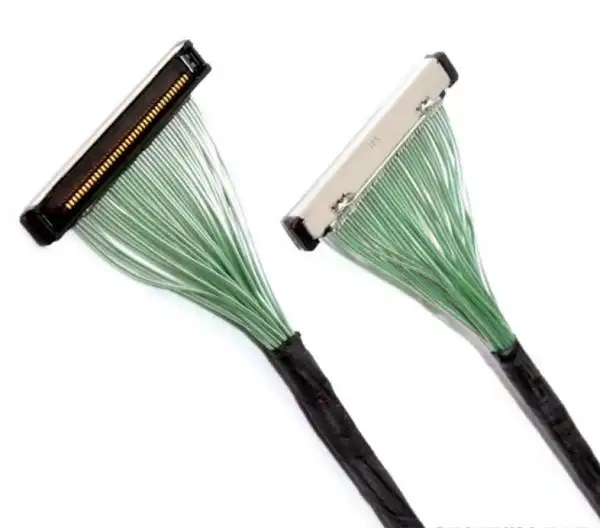

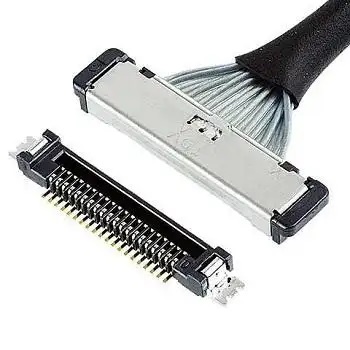

I-PEX 20373-R10T-06은 Cabline-SS 시리즈에 속하며, micro coaxial cable을 위해 설계된 ultra-thin straight plug type 콘넥터로, 다음 중요한 특성을 가지고 있습니다:
최초면적 설계
커넥터 너비는 단 3.0 mm로, 플러그와 푸스의 높이는 최대 1.85 mm(표준 값 1.65 mm)로, 구조가 가볍고 노트북 클리퍼 등 제한적인 공간 설계에 매우 적합합니다.
W-Point 양쪽 접촉 구조
I-PEX 독특한 W-Point 더블 터치 디자인을 사용하여 플러그와 메인보드 측의 더블 접점을 구현하여 연결 신뢰성을 크게 향상시키고, 진동과 접촉不良 문제를 효과적으로 방지합니다.
3. 고속 신호 전송 지원
0.4mm 간격 Cabline-SS 시리즈, AWG #38–#46 극쁄은 동轴 케이블을 지원하며, LVDS, MIPI, eDP/HDMI 2.0 등 고속 신호를 안정적으로 전송할 수 있습니다. 대역폭이 높고 방해받지 않습니다.
4. 다양한 규격 선택 가능
제공하는 10, 14, 20, 30, 32, 35, 40, 50 PIN 등 다양한 핀 수 버전, 다양한 구조와 장비 요구에 유연하게 맞춤형화됩니다.
최상의 신호 전달 능력, 매우 작은 크기, 그리고 우수한 방해받지 않는 특성으로 인해, 극細 동轴선이 복잡한 고속 신호 전송의 주류 해법이 되었습니다. I-PEX 20373-R10T-06와 같은 고성능 커넥터는 이러한 성능의 안정적인 발휘에 필수적인 파트너입니다. LVDS, MIPI 카메라 모듈, 그리고 정밀 공간 구조의 고속 신호 연결 등, 이 두 가지의 결합은 전자 장치가 더 효율적이고 밀접하고 신뢰할 수 있는 방향으로 발전하게 하고 있습니다.
