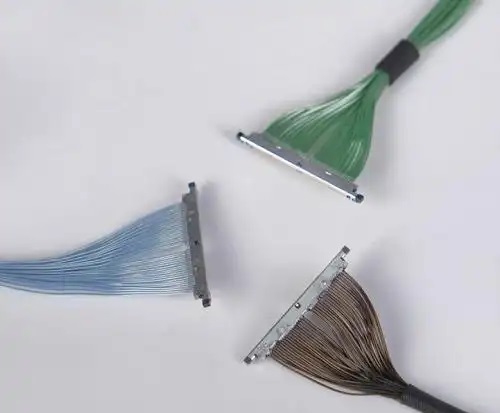

현대적인 정밀 전자 장비에서는, micro coaxial cable(극세한 동심선 케이블)이 그 초소형 크기와 우수한 신호 전송 성능으로 인해 고급 노트북, 고해상도 카메라, 의료 장비, 드론 시스템 등의 내부 연결 시나리오에서 널리 사용되고 있습니다. 그것은 신호 전송의 "채널"뿐만 아니라, 장비가 빠르고 안정적으로 작동하는 데 필요한 "미시호"입니다. 본 기사에서는 Hirose DF56L-26P-0.3SD 커넥터를 통해 극세한 동심선 케이블 내부 구조의 각 핵심 구성 요소를 자세히 알아보겠습니다.

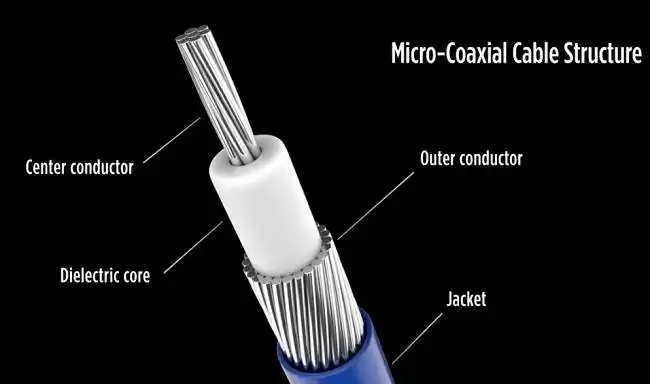

1. 극細 동심轴선 복합체의 표준 구조
일반적으로 micro coaxial cable은 세 가지 핵심 부분으로 구성됩니다:
내핵 전도체
내신은 신호 전송의 주요 경로로, 신호의 고속과 안정성을 직접 결정합니다.
일반적으로 사용되는 재료는 은으로 도금된 구리선이나 고순도 구리선으로, 저저항과 우수한 전도성을 보장하고 신호 손실을 효과적으로 줄입니다.
2. 방호층(Shielding Layer)
바이러스 층은 외부 전자기 방해(EMI)를 저항하고 신호 유출을 방지하는 핵심 요소입니다.
일반적으로 은막된 강铜编制망이나 알루미늄箔으로 접蔽된 구조를 사용하여 전선 모듈의 방해 방지 능력을 크게 향상시키고, 고주파, 고속 전송 시 신호의 완결성을 보장합니다.
3. 외피층(Outer Jacket)
외피층은 케이블에 기계적 및 환경적 보호를 제공하여 마모, 산성·알칼성 파괴 및 온도 충격을 방지합니다.
일반적으로 사용되는 재료는耐熱 PVC(폴리클로로비렌)와 FEP(플루오르 플라스틱)으로, 유연성과耐熱성을 동시에 가지고 있어 복잡한 작업 환경에서도 장기적으로 안정적으로 운영될 수 있습니다.

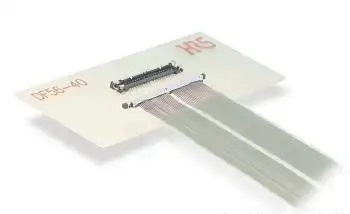

Hirose DF56L-26P-0.3SD 커넥터 소개
다양한 연결기 브랜드 중에서 Hirose DF56L-26P-0.3SD는 정밀한 미니아이즈 디자인과 높은 신뢰성을 보여주어 매우 얇은 동심계 케이블 셋팅의 클래식 대표로 자리매김했습니다.
핵심 특성:
① 0.3mm pitch의 매우細은 동심자선 연결을 지원합니다.
26Pin 소형 구조 설계, 좁은 공간에 쉽게 적응합니다.
③ 우수한 저진동 및耐열성을 갖추어 고주파 신호의 장기적인 안정성을 보장합니다.
④ 插拔寿命高达数千回, 설치가 안정적이며, 노트북, 카메라 모듈, 의료 장비 등 연결 안정성이 매우 높이 요구되는 응용 시나리오에 특히 적합합니다.
마이크로 코아ksi얼 케이블의 내핵, 방호층, 외피층은 구조가 정교하지만 각기 역할을分担하며 하나도 빠지지 않아야 합니다.高品质 라인 아웃과 우수한 콘넥터(예: Hirose DF56L-26P-0.3SD)가 결합될 때, 고주파, 고속, 미니어처화 장치 내부의 신호 전송의 안정성과 무단함을 최대한 보장할 수 있습니다.
우리는 장기적으로 고속 신호 라인 밧줄과 매우 얇은 동심선 밧줄의 설계와定制에 집중하고 있으며, 고객에게 안정적이고 신뢰할 수 있는 고속 연결 솔루션을 제공하는 데 주력하고 있습니다. 관련 요구 사항이 있으시거나 더 알고 싶으시면 연락 주시기 바랍니다: 은경리 매니저
18913280527(위챗동호)。
