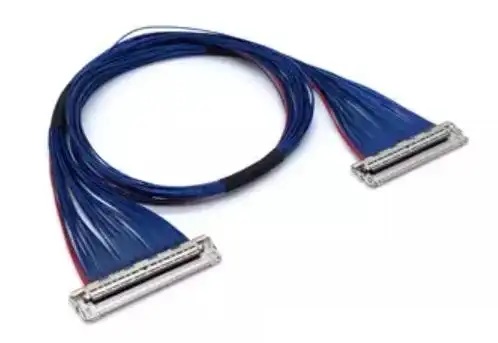

전자 장치가 점점 얇고 빠르게 진화함에 따라, micro coaxial cable(극細 동심선 케이블)은 소비자 전자, 의료 영상, 드론, 차량 영상 등 다양한 분야에서 필수적인 내부 연결 솔루션으로 자리 잡고 있습니다. 고주파, 고속, 고밀도 신호 전송 시나리오에서, 극細 동심선 케이블을 올바르게 선택하는 것은 시스템 성능과 신뢰성을 보장하는 핵심입니다. 본문에서는 극細 동심선 케이블 선택의 다섯 가지 핵심 요소를 정리하고, 널리 사용되는 고밀도 콘넥터인 I-PEX 20634-130T-02를 중점적으로 소개합니다.
1. 전송 주파수와 속도 요구
기기별로 신호 주파수와 전송 속도에 대한 요구가 상당히 다릅니다. 선택할 때는 케이블과 커넥터가 시스템 대역폭과 신호 완전성을 충족할 수 있어야 합니다. 마이크로 케이블은 우수한 고주파 전송 성능을 가지고 있으며, 특히 MIPI, LVDS, PCIe 등 고속 디지털 신호 시스템에 적합합니다.
2. 인터페이스 유형 및 커넥터 호환성
극细 동심축선束는 일반적으로 I-PEX, JAE 등 브랜드의 커넥터와 함께 사용되어야 합니다. 장치의 구조 크기와 설치 방식에 따라 일치하는 모델을 선택해야 합니다. 특히 I-PEX 20634-130T-02은 0.4 mm의 극소 간격과 30 Pin 고밀도 설계로 유명하며, 고급 노트북, 산업용 카메라 및 의료 장비에서 널리 사용되고 있습니다. 공간 절약과 성능 안정성을 동시에 고려하고 있습니다.
3. EMI 방해 차단 성능
고속 신호 시스템에서 전자기적 방해(EMI)는 신호 품질에 영향을 미치는 주요 요인 중 하나입니다. 우수한 마이크로 코아크실 케이블은 일반적으로 테이핑이나 금속 필름으로 구성된 방호층을 가지고 있어 방해를 효과적으로 억제하고 신호의 완전성과 시스템의 방해 저항력을 보장합니다. 이는 EMI 요구 사항이 까다로운 산업 및 영상 시스템에 적합합니다.
4. 꺾이는 반경과 유연성
구조가 깊숙이 들어가고 공간이 제한된 장치에서는 케이블의 유연성과 절곡성이 매우 중요합니다. micro coaxial cable은 직경이 매우細고 유연성이 뛰어나며,传输 성능에 영향을 미치지 않고 좁은 공간에서 여러 번 절곡할 수 있습니다. 따라서 얇고 가볍은 장치의 내부 배선에 매우 적합합니다.
5. 설치 공정 및 신뢰성
극细 동심轴선 케이블은 용접이나 압착 시에 매우 높은 공정 요구사항을 가지고 있습니다. 연결기 접속자의 접촉 안정성은 전체 기기의 수명과 신호 안정성과 직접 관련이 있습니다. I-PEX 20634-130T-02는 상단 연결식 FPC 연결 방식을 채택하고, 안정적인 잠금 구조와 함께 여러 번의 삽입과 제거 후에도 신뢰할 수 있는 접촉을 유지하여 장기 사용의 안정성 요구사항을 충족합니다.

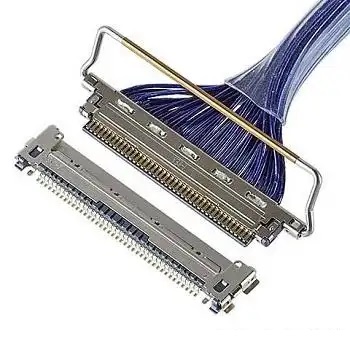

I-PEX 20634-130T-02 커넥터 설명
제품 시리즈와 定위
이 모델은 CABLINE®-CA(20525 시리즈) 미니어처 동심계 연결기로,脚印이 단지 0.4mm로 고밀도 신호 전송을 위해 특별히 설계되었습니다.
可与マイクロ同軸ケーブル、FPC、ダブルツイストラインなどのさまざまな線材と組み合わせられ、消費電子、産業自動化及び医療画像など高性能機器に広く使用されています。
2. 고속 전송 및 신호 완성도
표준 구성은 20 Gbps／lane NRZ 전송을 지원하며, 별도의 paddle card와 함께 사용하면 64 Gbps PAM4로 업그레이드할 수 있습니다(50-pin 모델 일부에 적용).
типовая проволока использует AWG #40, 50 Ω характеристическое сопротивление, имеет очень высокую степень соответствия с устройствами серии I-PEX, гарантирует целостность сигнала и низкую отражательность.
3. 케이블과 가공 규격 호환
지원하는 다양한 미니아트 케이블 구조(#40 또는 더細), 미니아트 동심층 케이블, 더블 케이블 및 FPC와 호환됨.
その30ピンモデル（20634-130T-02）は、MIPI / LVDS信号ラインアッパーチェックによく使用され、溶接およびUV硬化密封工法を組み合わせることで、機械強度と保護性能を確保します。
极細同軸線束(micro coaxial cable)은 고속 신호 전송의 핵심 구성 요소로, 주파수, 인터페이스, 방전, 유연성 및 공정 등 다중 요소를 고려하여 선택해야 합니다. I-PEX 20634-130T-02와 같은 고밀도, 고성능 콘nector를 선택하면 시스템 배치를 최적화할 뿐만 아니라 전체 기기의 전송 효율과 안정성을显著하게 향상시킬 수 있습니다.
우리는 장기적으로 고속 신호 라인 보스와 매우細은 동심선 보스의 설계와 커스터마이징에 집중하고 있으며, 고객에게 안정적이고 신뢰할 수 있는 고속互连 솔루션을 제공하는 데 힘쓰고 있습니다. 관련 요구 사항이 있으시거나 더 알고 싶으시면 연락 주세요: 은经理
18913280527(위챗동호)。
