笔记本, 접이식 디스플레이, 차량용 영상, 드론, 의료 장비 등 제품이 점점 더 얇고 지능적이고 고해상도로 발전함에 따라, 내부 연결 시스템은 고속 전송, 방해받지 않음, 공간 활용율에 대한 요구가 더욱 까다로워지고 있습니다. 이러한 추세에 따라, 전통적인 FPC(플렉시블 프린팅 전자 회로)과 FFC(柔软한 배선)은 성능 한계를 점점 더 드러내고 있습니다. 그리고 극细 동심선(マイ크로 코아스시얼 케이블)은 독특한 구조와 우수한 전기적 특성을 바탕으로, 다양한 고정밀 장비 내부의 고속 신호 연결을 위한 이상적인 솔루션으로 자리 잡고 있습니다. 오늘, 우리는 I-PEX 20497-026T-30 커넥터를 예로 들어, 극细 동심선의 기술적 장점과 적용의 빛나는 점을 설명하겠습니다.
1. 극细 동轴선의 다섯 가지 핵심 장점
신호 일관성 우수, 고속 저 손실 전송
마이크로 코어셉트 케이블은 유형적인 동轴 구조를 채택합니다: 신호선필 + 점막층 + 보호층 + sheath layer. 이 구조는 외부 전자기적 방해(EMI)를 효과적으로 차단하고 신호 누출을 줄여 신호 완정성(SI)을 보장하며, 고속 데이터 전송에서 안정적으로 表现합니다.
2. 라인 둘레가 매우細아서 더 많은 공간을 확보할 수 있습니다.
단일 micro coaxial 케이블의 외경은 0.3mm에 이르고, 전통적인 배선이나 일반적인 동轴线보다 훨씬 작아, 제품 내부 공간 활용율을 크게 향상시킬 수 있으며, 구조가 밀집된 전자 장치에 적합합니다.
고약한 유연성, 강한 꺼짐 저항력으로 더 풍부한 내구성
극细 동轴线은 훌륭한 유연성을 가지고 있으며, 반복적인 굽힘과 동적 운동을 견딜 수 있어 노트북 전轴, 접이식 스크린 모듈 등 다양한 활동 구조에서 안정적인 연결을 유지하며, 일반 FPC보다 수명이 길다.
4. 다층 방호 구조, 방해받는 정도가 더 적다
다수의 마이크로 콕시アル 케이블은 일층 또는 양층金属编织/알루미늄 판屏蔽 설계를 채택하여 EMI(전자기적 방해)와 RFI(라디오 주파수 방해)를 효과적으로 감소시키고, 시스템의 방해 저항 성능을 显著提升합니다.
다중 핵组合 유연하며 복잡한 배선을 만족시킵니다.

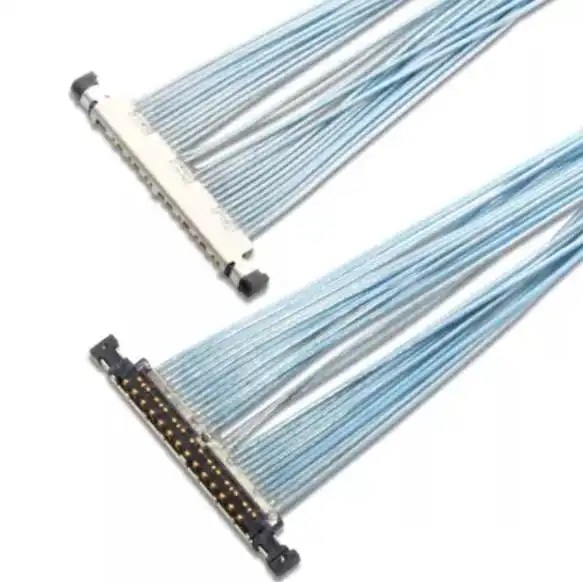

마이크로 케이스리올 케이블은 1핀, 2핀, 4핀, 8핀에서 30-50핀에 이르는 유연한 조합을 가능하게 하며, I-PEX 20497 시리즈와 같은 고밀도 미니 마이크로 콘넥터와 협력하여 빠른 신호와 전원 복합 배선을 쉽게 수행할 수 있습니다.

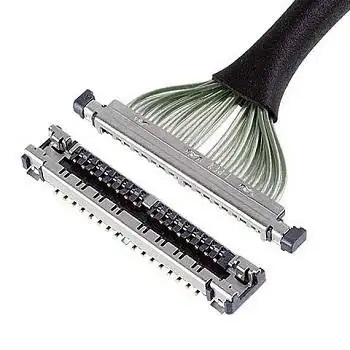

I-PEX 20497-026T-30 커넥터 설명
제품 요약
시리즈 이름: CABLINE®-UA II 플러그 하우징
• 적합 전선: micro coaxial cable (AWG #46/#44/#42)
• 핀수: 26 Pin (선택 사양: 32/40/50 Pin)
간격: 0.3mm 고밀도 디자인
구조 및 크기
접촉 방식: “W-Point”식 더블 포인트 접촉 구조를 사용하여 높은 신뢰성과 다점接地을 보장하여 방호 성능을 강화합니다.
• 크기 규격(26핀): 높이 ≤ 1.37mm(기준 1.27mm), 깊이는 단지 2.9mm입니다.
• 재질: 접촉 부품은 인공지석 Cu 니켈 도금에 금 도금, 외장은 LCP 방화 플라스틱(UL94V-0 등급) 사용。
③ 애플리케이션 강점
• 초장단 고밀 구조: 높이가 단지 1.37mm로, 노트북 트랙션, 접이형 스크린, 캠에어 모듈 등 공간 제한된 시나리오에 특히 적합합니다.
• 호환성이 강하다: 직경 약 0.3 mm의 micro coaxial cable에 적합하며, 42/44/46 AWG 규격과 호환됨.

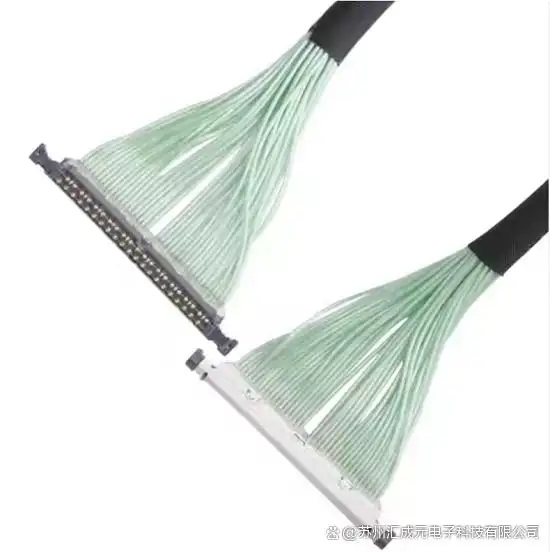

최상의 신호 일관성, 우수한 유연성 및 강력한 방해 진단 능력을 지닌 미세 동심도 케이블(Micro Coaxial Cable)은 고급 전자 장치 내부 연결의 주류 해법이 되었습니다. I-PEX 20497-026T-30과 같은 고밀도 콘넥터와 함께 사용될 때, 공간 제한, 고속 전송, 또는 높은 신뢰성이 필요한 시나리오에서도 안정적이고 우수한 성능을 발휘합니다.
우리는 장기적으로 고속 신호 라인뷔스와 매우 얇은 동심선 라인뷔스의 설계 및 맞춤형 제작에 집중하고 있으며, 고객에게 안정적이고 신뢰할 수 있는 고속互连 솔루션을 제공하는 데 최우선 순위를 두고 있습니다. 관련 요구 사항이 있으시거나 더 많이 알고 싶으시면 연락 주세요: 윤 경리
18913280527(위챗동호)。
