고속 데이터 전송 분야에서, 차별 신호는 우수한 방해받지 않음과 신호 일관성으로 인해 고속 캠모듈, 차량 엔터테인먼트 시스템, 산업 자동화 장비 및 의료 전자 기기에 널리 사용되고 있습니다. 그러나 차별 신호가 고주파 환경에서도 안정적이고 저 손실로 전송될 수 있도록 하려면 적절한 전송 매체를 선택하는 것이 매우 중요합니다. 이때 micro coaxial cable(극細 동기 주파수 케이블)이 이상적인 해결책이 됩니다.
첫째, 구조적 장점이显著합니다.
극초细则 동轴선은 내구체, 점도층, 屏蔽층 및 외护套으로 구성되어 있으며, 내구체는屏蔽층 내에 동轴 포장 구조로 형성됩니다.
이 설계는 외부 전자기적 방해(EMI)와 교차 방해( Crosstalk)를 효과적으로 억제할 수 있으며, 신호의 완결성과 일관성을 유지할 수 있어 고속 차이 분포 신호 전송에 적합하며, 방해를 저항하는 요구 사항이 까다로운 응용 환경에 매우 적합합니다.
두、정밀 저항 제어
고정밀 제조 공정을 통해 매우細은 동심선은 깊은 저항 제어를 달성할 수 있습니다(일반적으로 45Ω, 50Ω 등의 차분 저항).
시스템 포트와 완벽히 일치하도록 보장하여 반사와 신호 손실을 최소화하여 신호 전송 품질을 显著히 향상시킵니다.
세、전송 손실이 더 낮습니다
그의 균일한 동轴 구조와 우수한 방호 특성 덕분에 micro coaxial cable은 고주파 신호 전송에서 낮은 삽입 손실과 낮은 감소를 가지고 있습니다. Gbps 수준의 고속 다중 신호 전송을 안정적으로 지원할 수 있습니다. 예를 들어 MIPI CSI/DSI, USB 3.1, LVDS, HDMI 등의 인터페이스 표준입니다.
네, 높은 밀도 배선 능력
극细则轴선의 외경은 최소 0.3mm에 달하며, 많은 쌍의 신호를 고밀도로 전송할 수 있습니다. 제한된 공간 내에서도 장치의 소형화와 다채널 고속 전송이 가능하여, 노트북, 태블릿, 촬영 모듈 등 미니어처 장치의 최선의 케이블 솔루션으로 자리 잡고 있습니다. 따라서 극细则轴선은 고속 차이 신호를 전송하는 것뿐만 아니라 신호 완정성, 방해 저항성, 공간 활용율 면에서도 우수하여, 현재 고속 데이터 전송 시스템에서 필수적인 핵심 구성 요소로 자리 잡고 있습니다.

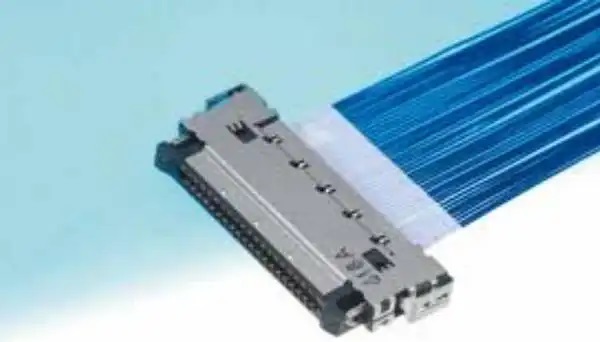

Hirose FX15S-51P-0.5SD 연결기 소개
제품 정의
FX15S 시리즈 마이크로-코아ksi얼 케이블 플러그는 극細한 마이크로 코아ksi얼 케이블을 위해 설계되었습니다.
이 모델은 51개의 접점, 0.5mm의 배거 거리를 가지고 있으며, 플러그(P plug) 유형의 커넥터로 고밀도 고속 신호 인터페이스에 적합합니다.
② 구조적 특징
• 투열쇠 오류 배치: 콘کت로러는 투열쇠 오류 배치 구조를 채택하여(매칭 측 1mm, 종료 측 0.5mm) 배선 밀도와 접착 신뢰성을 모두 고려합니다.
• 金属屏蔽罩外壳：FX15S 시리즈는金属屏蔽罩 설계를 갖추고 있어 고속 분자 신호(예: LVDS)에 대한 EMI 억제 능력을 효과적으로 강화합니다.
전기 성능
•额定전류：0.5 A
• 定格전압: AC 100 V
•耐圧性能：300 V AC / 1 분
삽입/抜출 수명: ≥ 50 회
• 지원 속도: 최대 2.5 Gbps에 달할 수 있습니다. (LVDS, MIPI 등 고속 신호에 적용)
④ 케이블 스펙ifikیش리언
추천 사이즈는 36–40 AWG(외경 0.3–0.5 mm)의 미니ature 동심채선로입니다.
FX15S-51P-0.5SD는 micro coaxial cable에 고밀도, 고속 차이 전송 능력을 제공하는 콘ector입니다.
매우 LVDS, MIPI, USB 3.1 등 고속 인터페이스 시스템에 적합합니다.
전자 장치가 소형화와 고속화로 지속적으로 진화함에 따라, micro coaxial cable과 FX15S 시리즈 커넥터를 결합한 것은 고속 전자차분 신호 전송의 주류 구성 요소가 되고 있습니다. 고품질의 라인 복합 서비스를 선택하는 것은 시스템의 안정적이고 신뢰할 수 있는 운영을 보장하는 중요한 단계입니다.
우리는 장기적으로 고속 신호 라인 백스와 매우細은 동轴 케이블의 설계와 맞춤형 제작에 집중하고 있으며, 고객께 안정적이고 신뢰할 수 있는 고속 연결 솔루션을 제공하는 데 최선을 다하고 있습니다. 관련 요구사항이 있으시거나 더 알고 싶으시면, 연락 주시기 바랍니다: 은 매니저
18913280527(위챗과 동일한 번호)。
