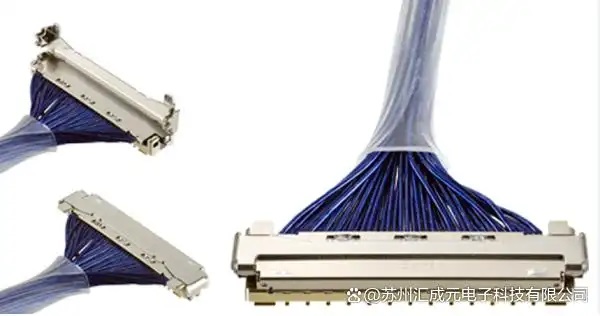

오늘날 고속 신호 전송과 장치 소형화가 지속적으로 가속화되는 상황에서, 극细则 동轴线(Micro Coaxial Cable)은 새로운 정밀 전선으로서 우수한 전기 성능과 매우 높은 유연성을 자랑하며, 노트북, 고해상도 카메라, 드론, 인공지능 착용 장치 등 미니멀리제이션 전자 제품의 핵심 연결 솔루션으로 자리 잡았습니다. 본 기사에서는 극细则 동轴线束의 구조와 장점을 체계적으로 소개하며, 산업 내에서 널리 칭찬받는 I-PEX 20878-030T-01 콘넥터를 중점적으로 소개하겠습니다.
极细同轴线束是一种细小的同轴电缆束，它由多个同轴电缆线组成，这些电缆线被紧密地排列在一起，以形成一个小型的电缆束。这种束通常用于传输高频信号，如光纤通信、雷达系统和无线通信设备中。由于其细小的尺寸和优异的信号传输性能，极细同轴线束在精密电子设备中得到了广泛应用。

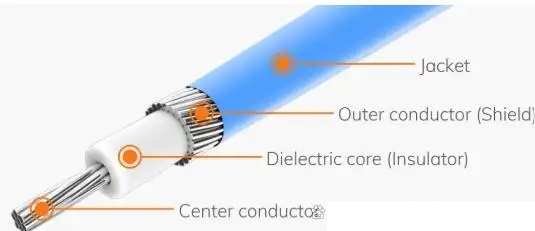

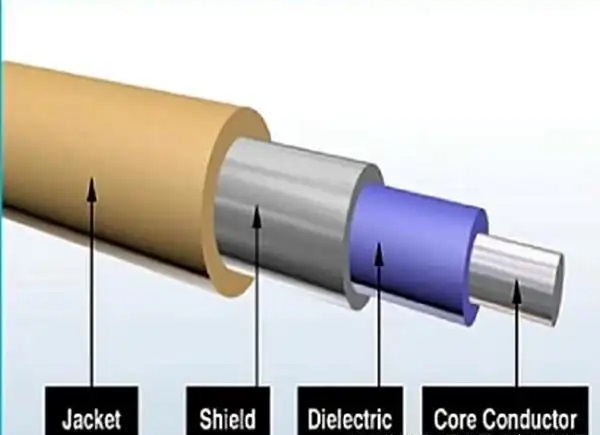

mic로우 코어셉시얼 케이블(Micro Coaxial Cable)은 전통적인 코어셉시얼 케이블과 유사한 구조를 가지고 있지만 지름이 더 작고 성능이 더 우수한 고정밀 전송선재입니다. 그 표준 구조는 다음과 같습니다:
• 내전도체: 일반적으로 고전도성의 도금銅섬유를 사용합니다.
• 접지층: 초박형 폴리에틸렌(PE) 또는 플루오르화 염화乙烯(ФЭП) 재료 사용하여 저介质 손실 보장;
• 억제층: 고밀도 금속 러핑층, 전자파 유도 효과적으로 억제;
• 보호층: 마모성과耐高温성이 뛰어난 재료를 사용하여 장기적인 안정적인 사용을 보장합니다.
第二款、极细同轴线的核心优势
• 우수한 방해받지 않는 성능 – 고밀도 방호층이 EMI 영향을 효과적으로 줄여 고속 신호 전송의 안정성을 보장합니다.
우수한 유연성 — 공간 제한된 미니어처 장치 내부 배선에 적합합니다.
저신호 감소 – 더 높은 속도, 더 긴 거리의 신호 전송을 지원합니다.
• 가벼운 설계 – 장치의 얇고 통합된 설계 트렌드를 충족합니다.

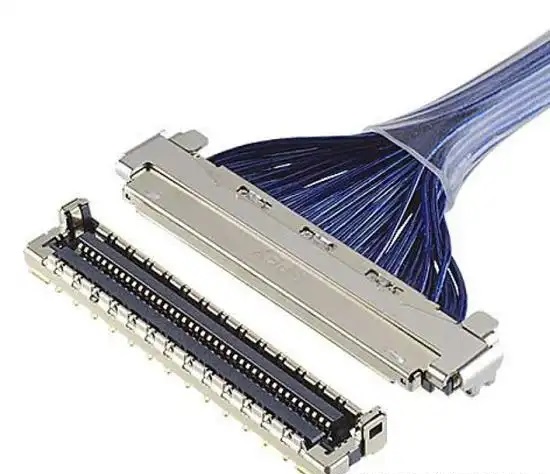

제3장 I-PEX 20878-030T-01 커넥터 소개
핵심 특성 및 기술 파라미터:

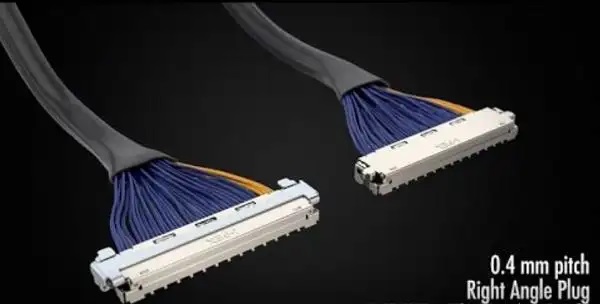

• 시리즈 정의: CABLINE®-UM 시리즈, 40 Gbps/lane(PAM3), 0.4 mm 간격 잠금형 직립형 콘넥터
• 핀 수: 30 Pin（20877-030T-01 플러그 컴포넌트와 함께 사용되는 경우 많음）；
접촉 간격(Pitch): 0.4 mm;
• 삽입 높이(Insert Height)：최대 2.35 mm, 평형 값 2.20 ± 0.15 mm(식별 덮개 포함);
• 컴파트라블 라인 규격: micro-coax AWG#38–#46(50 Ω) 및 단절 전선(discrete wire) 지원;
• 전송 속도: USB4 / Thunderbolt 4 / PCIe Gen4 / eDP HBR3 등 고속 인터페이스를 지원, 단일 채널 최대 20 Gbps/lane, PAM3 모드에서는 40 Gbps/lane에 달합니다.
• 절제 구조: ZenShield® 전면 절제 설계와 다중 점接地을 통해 EMI 억제 능력을 효과적으로 향상합니다.
• 기계 수명: ≥30회插拔주기
I-PEX 20878-030T-01 고밀도 구조와 높은 전송 능력, 우수한 방사성 성능을 바탕으로 많은 고급 전자 제품의 Micro-Coax 연결 솔루션으로 인기가 많으며, 노트북 카메라 모듈, 차량용 영상 시스템 및 eDP/HDMI 4.0 등 고속 디스플레이 인터페이스에 널리 사용됩니다.
4.极细同轴线束의 표준 응용 시나리오
ultra-thin laptop camera module
• 카드 라이브 캡처 시스템
고해상도液晶 디스플레이
드론 고해상도 캠에라 모듈
의료 영상 및 공업 검사 장비
우수한 신호 일관성과 유연한 라인 레이아웃 특성을 바탕으로, 극쁜 동심층 케이블 밴드는 고주파 고속 전송의 핵심 캐리어로 자리잡고 있습니다. I-PEX 20878-030T-01은 높은 성능, 높은 신뢰성, 그리고 우수한 전자기 상호작용 설계로 다양한 산업에서 강력한 기술력과 응용 가치를 보여줍니다.
우리는 장기적으로 고속 신호 라인 비스킷과 매우細은 동轴 케이블의 설계와 맞춤형 제작에 집중하고 있습니다. 고객에게 안정적이고 신뢰할 수 있는 고속 연결 솔루션을 제공하는 데 노력하고 있습니다. 관련 요구사항이 있으시거나 더 알고 싶으시면, 연락 주세요: 인 매니저
18913280527(위챗동호)。
