현재 고속고주파 신호 전송 요구가 지속적으로 증가하는 상황에서, 매우細은 동심축 케이블(Micro Coaxial Cable)은 작은 구조, 높은 전송 대역폭 및 우수한 신호 완정성으로 인해 고해상도 카메라, 노트북, 의료 영상 장비, 차량 시스템 등 정밀 전자 분야에서 널리 사용되고 있습니다. 그러나 고주파 신호와 함께 오는 전자기 방해(EMI)와 신호 혼동 문제는 종종 설계와 조정 단계에서 공학자들이 직면하는 어려운 문제입니다. 이 글에서는 Hirose DF36-40P-0.4SD를 예로 들어, 다섯 가지 중요한 단계를 통해 매우細은 동심축 케이블 그룹의 신호 혼동 문제를 체계적으로 해결하는 방법을 안내하겠습니다.
일、5단계로 Micro Coaxial Cable 신호 방해 문제 해결
第1단계: 고성능 콘넥터 선호
해결할 신호 방해를 최초 단계에서, 우수한 방지망 성능과 높은 접촉 신뢰성을 가진 콘넥터를 선택하는 것이 중요합니다.
히로세 DF36-40P-0.4SD는 40Pin, 0.4mm 간격의 매우細은 동기화파 동轴 연결기로, 고속 전송을 위해 설계되어 있으며, 우수한 EMI 억제 능력을 지니고 있어 신호 전송의 안정성과 일관성을 显著히 향상시킬 수 있습니다.
2단계: 라인 배치를 합리적으로 계획하세요
극細 동轴선 내부 구조가 정밀하며, 라인이 너무 두꺼워지거나 길거나, 또는 고전력 케이블과 병행되면 신호 교차와 EMI 증가가 발생할 수 있습니다.
설계 단계에서는 케이블 길이를 최소화하고 고노이즈 영역을 피하며, 合理한 라인을 통해环路와 교차를 줄여서 원천적으로 방해 위험을 낮추어야 합니다.
제3단계: 강화된接地 및 방호 설계
DF36-40P-0.4SD 커넥터는金属 방호 케이스 구조를 장착하고, 매우細은 동轴선의 다층 방호층을 결합하여 360° 전방위 방호를 가능하게 합니다.
동시에, 콘ector 방지망층과 시스템 지면 간의 낮은 저항 연결을 보장해야 하며, 공중이나 가변 연결을 피하여 시스템의 방해받지 않는 성능을 더욱 강화해야 합니다.
4단계: PCB 배선 전략 최적화
고주파 응용에서 PCB 배선은 신호 완정성에 중요한 영향을 미칩니다. 신호선이 동일한 길이이고 저항이 일치하며, 고소음 장치 영역에서 멀리 떨어져야 합니다.
히로세 DF36-40P-0.4SD 패드 레이아웃 설계는 밀도 높은 보드 내 설치를 지원하며, 고속 신호 경로의 완전성과 균형성을 최적화하기 쉽습니다.
第5단계: 신호 통합성 테스트 실시
양제기��증 및 양산 전 단계에서는 TDR(시간 영역 반사 분석)、S 파라미터 테스트 및 EMI 테스트 등을 통해 전자선 시스템의 신호 성능을 전면적으로 평가해야 합니다. 데이터 피드백을 통해 설계안을 시간적으로 최적화하여 최종 제품이 고속 전송에서 신호의 안정성과 방해받지 않는 능력을 유지할 수 있도록 해야 합니다.

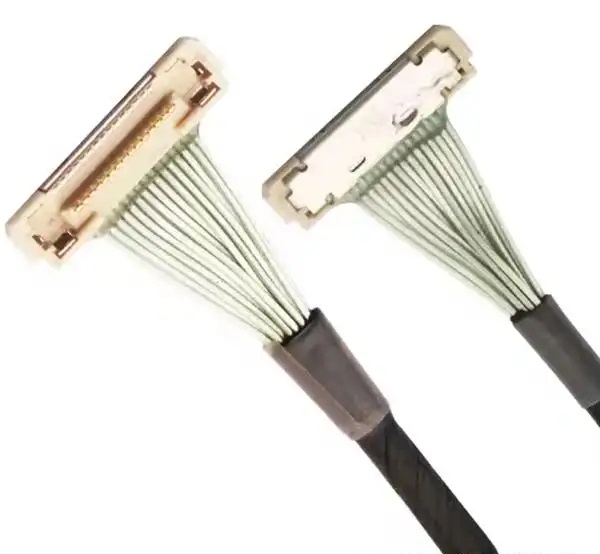

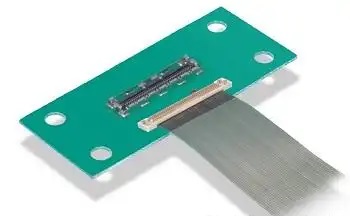

히로세 DF36-40P-0.4SD 콘넥터 소개
DF36-40P-0.4SD(51)은 마이크로 코아크셜 케이블용으로 설계된 고밀도 콘넥터로, 공간이 제한적이고 신호 일관성이 매우 중요한 애플리케이션 시나리오에 적합합니다:
고해상도 캠에이션 및 이미징 시스템
의료 영상 및 검사 장비
드론 및 차량용 영상 모듈
산업 및 소비자 전자 고주파 인터페이스
주요 사양 파라미터:
• 유형: 플러그(플러그)
• 핀수: 40핀
• 간격: 0.4mm
•额定전류：0.25A
•额定電圧(AC)：30V
• 적용선규 : AWG 40 ~ AWG 46
과학적인 커넥터 선택, 라인뷰 배치 최적화 및 방사지지 설계를 통해严格的 신호 통합성 검증을 보완하여, EMI 문제를 효과적으로 억제하고 매우細은 동심초음파 케이블이 고주파 시스템에서의 안정성과 효율적인 전송 성능을 보장할 수 있습니다.
히로세 DF36-40P-0.4SD의 우수한 구조 설계와 전기 성능은 고속, 소형화 제품에 이상적인 연결 솔루션을 제공합니다.

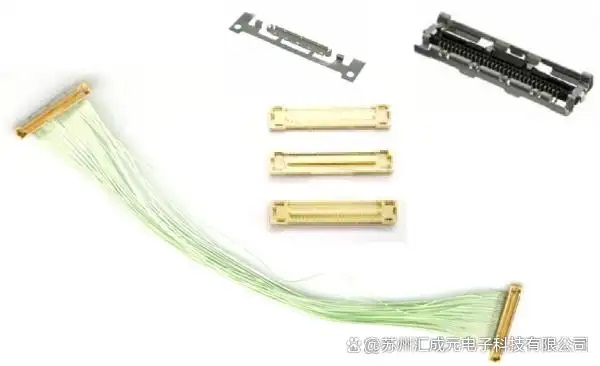

우리는 장기적으로 고속 신호 라인밧과 매우細한 동심선 밧의 설계와 커스터마이징에 집중하고 있습니다. 고객에게 안정적이고 신뢰할 수 있는 고속 연결 솔루션을 제공하는 데 전념하고 있습니다. 관련 요구 사항이 있거나 더 알고 싶으시면 연락 주세요: 은经理
