随着전자기기가 얇고 가볍게 되고 더 높은 데이터 전송 속도를 추구함에 따라, micro coaxial cable(극细同轴线)은 고급 노트북, 고해상도 카메라, 드론 및 의료 장비에서 필수적인 고속 신호 전송 해결책이 되었습니다. 하지만 실제 조립과 사용 과정에서 많은 공학자들이 신호 전송 불안정성, 간섭 증가 및 시스템 이상 문제를 발견합니다. 이 글에서는 이 현상을 일으키는 다섯 가지 일반적인 원인을 체계적으로 분석하며, 업계에서 우수한 성능을 보여주는 커넥터-I-PEX 20847-040T-01의 기술적 장점을 주로 소개합니다.
1.极细同轴线束传输不稳定的五大原因
1.极细同轴线束传输不稳定的五大原因
커넥터 접촉不良
마이크로 코아큐럴 케이블은 연결기에 대한 접촉 품질에 대해 매우 높은 요구를 하며, 뒷면 불균형, PIN핀 위치 오류 등으로 인해 접촉이 불량될 경우 신호 손실과 방해 문제가 쉽게 발생하며, 특히 고주파 고속 신호 전송 시 영향이 더욱 크다.
추천 계획:
I-PEX 20847-040T-01 고정밀 PIN 핀 및 안정적인 insertion/extraction 구조를 사용하여 접촉 신뢰성을 보장하고, 고주파 고속 전송 요구를 충족합니다.
2. 케이블 구부림 반지름이 너무 작습니다.
mic로 coherent cable은 좋은 유연성을 가지고 있지만, 설치 중에 굴절 반지름이 너무 작으면 내부 라인 코어 구조를 파괴하고, 저항 불일치와 신호 감소를 유발할 수 있습니다.
건의합니다
설치 시 반지름 ≥ 5mm을严格控制하여 케이블이 과도한 압박이나 변형을 받지 않도록 합니다.
3. 성능 부족 차단
복잡한 전기 MAG 환경에서는, 방호층 설계가 부적절하거나接地 처리가 좋지 않으면 신호가 방해받고 오류 비율이 증가하고 신호 형상이 변형될 수 있습니다.
해결책:
micro coaxial cable를 선택하여 I-PEX 20847-040T-01 커넥터와 함께 사용하면, 최적화된接地 및 전면적인 셔터링 설계로 EMC 성능이显著히 향상됩니다.
4. 설치 공정이 불규칙적입니다.
가열결합, 압착松动 등 공정 문제는 직접 라인셔츠 시스템의 안정성에 영향을 미칩니다. micro coaxial cable의 결합과 조립은 환경, 온도 조절 및 작업 규범에 매우 높은 요구가 있습니다.
제안:
균형 잡힌 미세 접착 및 정밀 조립 능력을 가진 전문 제조업체가 생산 및 조립을 수행하여 각 연결점의 신뢰성을 보장해야 합니다.
5. 선택과 매칭 실수
커넥터와 케이블이 올바르게 맞지 않으면 인터페이스 크기가 일치하지 않거나 저항이 불연속해 전송 장애가 발생할 수 있습니다.
추천 복합
I-PEX 20847-040T-01는 외경 0.3mm micro coaxial cable을 위해 설계되었으며, 40Pin 고밀도 배치를 지원하여 4K/8K 고해상도 고속 신호 전송을 만족시킬 수 있습니다.

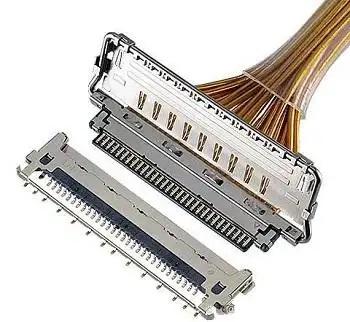

I-PEX 20847-040T-01 커넥터 장점 분석
1. 기본 정보
I-PEX 20847-040T-01은 CABLINE® -VS II 시리즈의 플러그 히우징 구성 부품으로, 40핀 고밀도 구조를 사용합니다.
접촉 단면에 금으로 0.03 μm의 니켈底层을 처리하여 낮은 접촉저항과 우수한 마모 저항성을 보장합니다.
2. 구조 및 조립 성능
0.5 mm 간격의 수평 삽입 설계를 갖추고 있으며, 전체 높이는 약 1.2 mm로 얇고 가벼운 장치에 완벽히 맞아います.
필말, 케이스 및 정밀 위치 표준차 제어 ±0.3 mm 내에, 자동화 고정밀 조립에 적용됩니다.
3. 신호와 차단 성능
I-PEX 독점 ZenShield® 전면 방호 구조를 채택하고, 기계적 잠금 기구를配备하여 EMI 방호 및 연결 안정성을 강화합니다.
단일 채널 속도는 PCIe 5.0, USB4 Gen4, Thunderbolt 5와 같은 고속 프로토콜을 지원합니다(최대 32 Gbps/lane 이상).
4. 케이블 매칭 및 응용 시나리오
40 AWG 초细细동심주선을 호환하여 eDP, LVDS, 카메라 모듈, 고속 신호 수집, 노트북, 드론 및 VR/AR 장치 등 얇고 고주파 응용 분야에 널리 사용할 수 있습니다.
극細 동심轴 케이블 전송 불안정성은 대부분 접촉不良, 꺼짐 실수, 방호 결함 등 다양한 요인에서 비롯된다. 성능이 안정된 I-PEX 20847-040T-01 콘ector를 선택하고, 고품질 케이블과 정확한 조립 공정을 병행함으로써 정말로 고속 신호 전송의 안정성과 신뢰성을 실현할 수 있다.
우리는 장기간 동안 고속 신호 라인뷔스와 매우細한 동심선 라인뷔스의 설계와定制에 집중하고 있습니다. 고객에게 안정적이고 신뢰할 수 있는 고속 연결 솔루션을 제공하는 데 노력하고 있습니다. 관련 요구사항이나 더 알고 싶으시면 연락 주세요: 윤 매니저
