전자제품이 고속 전송과 미니아이제이션 설계로 지속적으로 발전함에 따라, 신호의 안정성과 방해받지 않는 능력은 장치 성능을 결정하는 중요한 요소가 되었습니다. 고해상도 디스플레이 모듈, 카메라, 5G 터미널 및 자동차 전자 시스템 등 응용 분야에서 micro coaxial cable(극細 동축선)이 점차 전통적인 케이블을 대체하고 있으며, 공학자들의 선호하는 솔루션으로 자리 잡고 있습니다. 그렇다면, 극細 동축선은 신호 방해 통제 면에서 어떤 성과를 보이고 있으며, 선택할 때에는 어떤 중요한 포인트를 주목해야 할까요?
첫째, 신호 중단이란 무엇인가요?
신호扰乱이란 외부 전자파나 인접한 신호원이 데이터 전송 과정에 미치는 영향이나 파괴를 말합니다. 복잡한 전자 시스템에서 일반적으로 발생하는扰乱 유형에는 다음과 같습니다:
• EMI(전자기적인 방해): 다른 전자 장치나 고주파 요소로부터 발생하는 전자기파는 신호 완전성을 해치릴 수 있습니다.
• RFI(사용자 방해 전파)：무선 신호, WiFi, 블루투스 등 고주파 라디오 주파수 장치에서 발생합니다.
• 콜스텔크( Crosstalk ) : 인접한 신호선 간의 전기적 결합으로 인해 신호 혼동이 발생합니다.
투여가 발생하면 가벼운 경우 화면이 흐릅거나 노이즈가 발생하고, 심한 경우 시스템이 멈추거나 신호가 손실됩니다. 특히 고속, 고정밀 장비에서 문제가 더욱 두드러집니다.
두 번째로, Micro Coaxial Cable(极细同轴线电缆)이 무엇인가요?

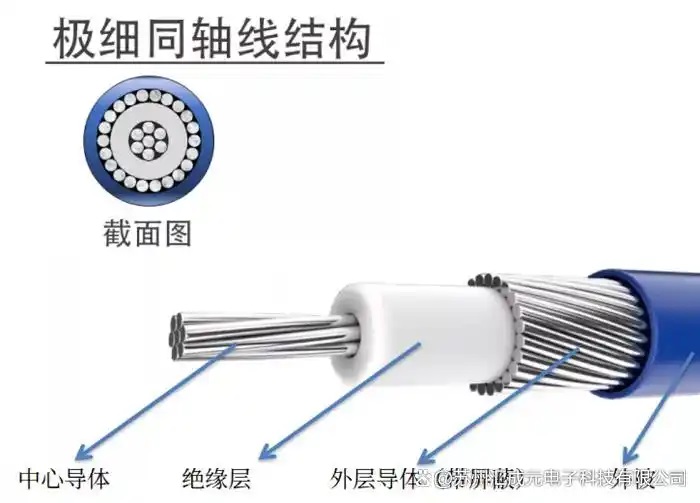

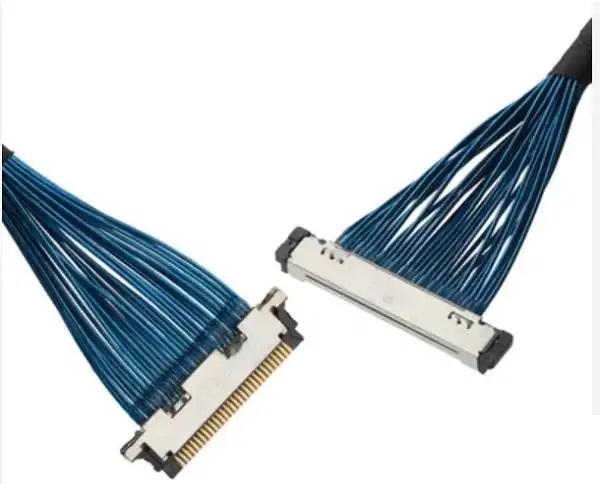

극쌍심轴선은 전통적인 동심층 케이블과 유사한 구조를 가지고 있지만, 크기가 더 작고 유연성이 높은 고성능 신호 전송 케이블입니다.
그것은 중앙 전도체,绝縁층,금속编织屏蔽층 및 외护套으로 구성된 다층 구조로, 외부 전기적 및射频 간섭을 효과적으로 차단하여 신호가 빠르고 안정적으로 전송되도록 합니다.
비교적 전통적인 라인셔드와 Micro Coaxial Cable의 장점은 다음과 같습니다:
① 더 높은 데이터 전송 속도를 지원합니다
② 우수한 방해받지 않는 능력을 가지고 있습니다.
경계선이 더 작아 좁은 공간에서 정밀 레이아웃에 적합합니다.
고소프트한 점성으로 복잡한 루팅과 동적 애플리케이션 요구를 충족합니다.
세、극세한 동심자선이 신호 방해를 어떻게 저항할 수 있을까?
ultra-fine coaxial cable through multi-layer protection and structural optimization, constructs a strong signal "protection wall", ensuring pure and reliable data transmission. The main measures include:
• 360°메탈 브러싱 차단층: 고밀도 메탈 네트워크는 외부 전기 المغناطiseum파를 차단하여 EMI 영향을 대폭 감소시킵니다.
• 동축 구조 설계: 중심 전도체와 방호층이 동축 대칭적으로, 신호 간의 유도 효과를 줄입니다.
고품질 점성체 재료: 저절대 상수 재료를 사용하여 신호 감소를 줄이고 RFI 방호력을 강화합니다.
• 정밀 저항 제어: 시스템 저항 매칭 유지, 신호 반사와波形 변조 방지.

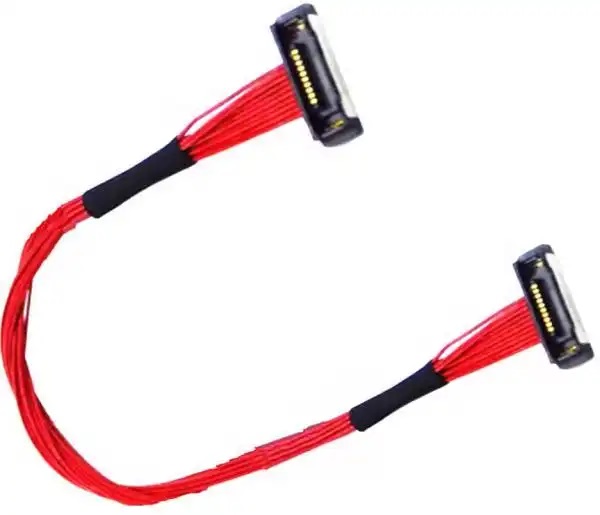

이러한 설계 장점 덕분에 micro coaxial cable이 고해상도 비디오 신호, 카메라 모듈 연결, 5G 라디오 모듈, 고해상도 디스플레이 등 방해를 견딜 수 있는 요구가 높은 응용 환경에서 널리 사용되고 있습니다.

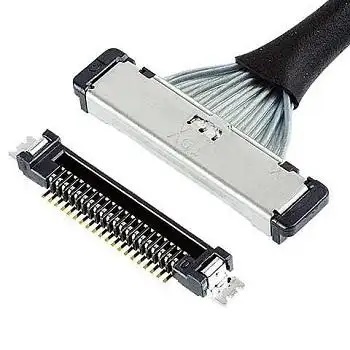

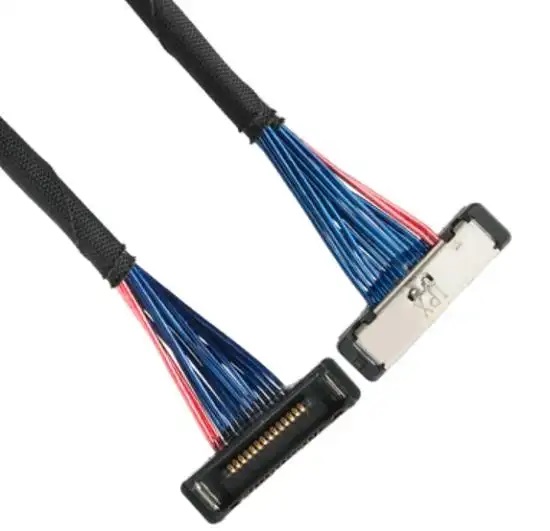

I-PEX 20373-R20T-06 커넥터 소개
제품 정보
• 모델 번호: 20373-R20T-06
• 시리즈: CABLINE®-SS 시리즈 마이크로 코아실ial 인터뷰터/플러그 케이스 구성 요소
• Needle count and spacing: 20 needles, 0.40 mm spacing
• 구조 형식: 90° 오른쪽 각 접합 설계 (Right Angle Stacking)
구조와 성능 강점
• 초박막 구조 설계: 마이크로 조이스틱이나 정밀 기구 공간에 적합하며, 초박막 단말기 내부에 이상적입니다.
• W-Point 접촉 구조: I-PEX 독점 W형 양점弹성 접촉 플레이트로 접촉 신뢰성을 显著提升하며, 외물로 인한 접촉 불량을 피합니다.
• 다양한 규격의 극細 동심자선을 지원: AWG #42–#34 규격, 표준 50Ω 저항, 고속 신호 전송 요구 사항을 완전히 충족합니다.
• 고속 프로토콜 지원: USB 3.1 Gen1(5 Gbps)、eDP HBR3(8.1 Gbps)、HDMI 2.0(6 Gbps)、MIPI、V-By-One 등 다양한 고속 인터페이스 표준과 호환됨.
최상의 신호 완전성과 방해 방지 성능을 자랑하는 Micro Coaxial Cable이 고급 전자 장비의 핵심 전송 솔루션으로 자리 잡고 있습니다. 또한 I-PEX 20373-R20T-06 커넥터와 함께 사용될 때, 더욱 빠르고 안정된 장점을 극대화할 수 있어 모든 고성능 시스템에 대한 신뢰할 수 있는 연결 지원을 제공합니다.
우리는 장기적으로 고속 신호 라인 밧줄과 매우 얇은 동심선 밧줄의 설계와 정밀 제작에 집중하고 있으며, 고객에게 안정적이고 신뢰할 수 있는 고속 연결 솔루션을 제공하는 데 힘을 쏟고 있습니다. 관련 요구 사항이나 더 많이 알고 싶으시면 연락 주세요:尹经理
18913280527(위챗동호)。
