현재 고속 신호 전송 수요가 점차 증가하는 시점에서, 극细 동심 케이블(Micro Coaxial Cable)은 우수한 방해성, 신호 완성도, 가볍고 유연함으로 인해 소비자 전자, 차량 시스템, 의료 장비 등 다양한 분야에서 선호되는 전송 솔루션으로 자리 잡고 있습니다. 그러나 많은 기업과 엔지니어들이 극細 동심 케이블 모듈을 선택할 때, 가격에만 집중하고 실제 성능과 안정성에 영향을 미치는 핵심 요소를 무시하는 경우가 많습니다. 오늘은 시장에서 인기 있는 I-PEX 20373-R30T-06 커넥터를 예로 들어, 선택할 때 무시할 수 없는 중요한 세부 사항에 대해 이야기해보겠습니다.
1. 극細 동轴 케이블(Micro Coaxial Cable)이 무엇인가요?
극細 동轴선(Micro Coaxial Cable)은 직경이 일반적으로 0.3mm–0.8mm인 동轴 구조선缆을 의미합니다. 전통적인 라인업보다 다음과 같은 장점을 가지고 있습니다:
• 초고속 신호 전송 속도
우수한 EMI 방해 저항 성능
가볍고 유연한 설계, 복잡한 작은 공간 배선에 적합
• 광범위한 응용: 노트북, 차량용 디스플레이, 드론, 의료 영상 장비, 카메라 모듈 등 신호 품질에 높은 요구가 있는 상황
이 이유로 I-PEX 20373-R30T-06를 추천합니다?

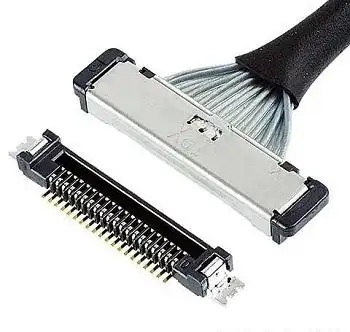

I-PEX 20373-R30T-06은 고속 Micro Coax 케이블용으로 설계된 우수한 커넥터로, 다음과 같은 특징이 있습니다:
제품 정위
• I-PEX CABLINE®-SS 시리즈에 속한 초轻薄형 미니 컷소믹 커넥터
专为고속 Micro Coax 케이블을 설계, 고해상도 영상, LVDS/eDP/HDMI/USB 3.1 등 고속 차이분 신호 전송 시나리오에 적합합니다.
구조 규격
• 접촉 간격(Pitch): 0.4 mm, 크기 깁니다
• I-PEX 독특한 'W-Point' 양점 접촉 구조를 사용하여 삽입/추출 안정성과 내구성을 향상시킵니다.
3. 성능 특징
• 고속 전송 능력 강하다: 각 채널에서는 표준적으로 5.4 Gbps를 지원하며, 16 Gbps에 달하며, USB3.1 Gen1, eDP HBR3/2, HDMI2.0, V-by-One HS 등의 프로토콜과 호환됨
• 우수한 전기 성능: AWG#42-#36 미니 컷 심비드 케이블에 약 0.24-0.40 A/핀의 전류 전송 지원 제공
4. 컴포넌트와 매칭 케이블

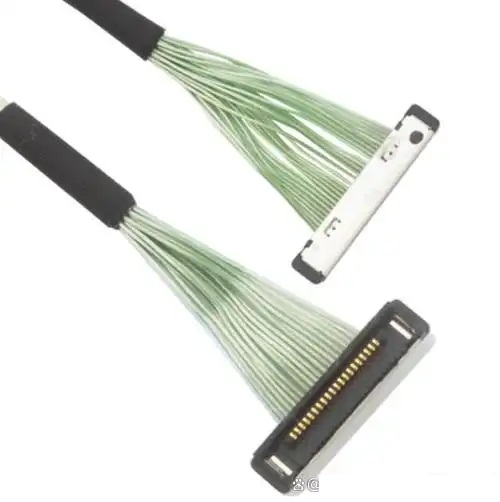

• 일반적으로 일치하는 제품은 20380-R30T-06 마이크로 동심선 합성체입니다.
AWG#46/#44/#42/#40 케이블 호환, 정격 전압 100V AC

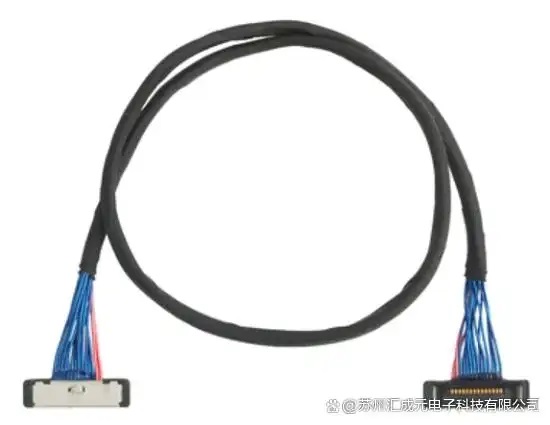

추천용 마이크로 케이블
세、극초细则성 동심축선 선택은 가격만 보면 안 됩니다.
다수의 구매자는 선택 시 '가격 우선'의 오류에 빠지기 쉽지만, 실제로는 케이블 성능 차이가 매우 크며, 신호 일관성과 장치 안정성에 직접적인 영향을 미칩니다. 선택 시 다음의 몇 가지를 고려해야 합니다:
• 케이블 저항 일관성: 신호 통합도 결정, 저질 라인업은 신호 반사와 패키지 손실 유발
• 커넥터 호환도: 예를 들어 I-PEX 20373-R30T-06, 우수한 커넥터만이 Micro Coax 성능을 최대한 발휘할 수 있습니다.
EMI 방지 성능: 장치의 방해받지 않을 수 있는 능력에 영향을 미침, 저질 제품은 신호 방해나 화면 깜빡임이 쉽게 발생합니다.
• 가공 공정 표준: 우수한 전선은 고정밀 접착과 압착을 사용하여 신뢰성 높은 접촉과 강한 내구성을 보장합니다.
고속 신호와 고주파 전송 환경에서는 매우 얇은 동轴线束의 선택은 단순히 가격에만 의존하지 않습니다. 인터페이스 품질, 전선 성능 및 조립 공정은 모두 중요합니다. 우수한 성능을 바탕으로 I-PEX 20373-R30T-06이 고속 전송 분야의 인기 선택이 됩니다.
