과학기술,의료영상,드론,차량용 캠에어카메라와 같은 장비가 고속 신호 전송과 미니어처화에 대한 요구가 지속적으로 증가함에 따라, 극초소형 코아이克斯 케이블(micro coaxial cable)이 우수한 신호 완전성과 유연성을 갖추고 있어 연결 솔루션에서의 최선의 선택이 되고 있습니다. 그러나 구매 과정에서 기술자와 구매 인員은 종종 어려움을 겪습니다. 이 글은 인기 모델인 Hirose DF80D-30P-0.5SD를 예로 들어 선택 과정에서의 오류를 피하는 경험을 공유합니다.

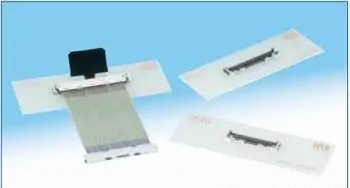

하로세 DF80D-30P-0.5SD 커넥터 소개
1. 유형
این koneکتور متعلق به سری DF80 مدل Plug است، 30 پین دارد، فاصله بین پینها 0.5 میلیمتر است، پشتیبانی از اتصال صفحه به صفحه یا صفحه به سیمکابل دارد و از روش وصل کردن عمودی (vertical mating) استفاده میکند.
구조 설계
단일 펀션 디자인, 높이 약 1.72mm로 장치가 더 얇고 가볍게; 단수 손 잠금扣 및 명확한 '탭' 잠금 감각을 갖추어, 삽입 작업이 간편하고 안정적입니다.
3. 신호 성능
지원하는 데이터 전송 속도는 2.7 Gbps와 5.4 Gbps로 eDP 1.3 HBR2 표준에 맞춰 있습니다. 신호 일관성이 우수합니다.
4. 케이블 및 단결자 호환
특별히 thin-wire micro coaxial cable(예: 40-46 AWG 매우細한 동심원선 케이블)을 위해 설계되었습니다. 각 핀의 전류 용량은 약 0.1-0.2 A입니다. 중심선은 먼저 간금으로 연결한 후, 외부 케이스 컴파일트를 압착합니다(DF80-30P-SHL 케이스를 추가로 구매해야 합니다).
5. 재질 및 신뢰성
유화성 LCP 플라스틱(UL94V-0)、금 touchpoint 금화, 외殻 스테인리스 도금, 환경 적응 범위 -35℃~+85℃。
第二届、극细则동심축선束 구매 시 흔히 발생하는 문제점
인터페이스 호환성 미확인
마이크로 콜리오셜 케이블 사양은 다양하며, 라인 디아메터, 핵수, 방사망 및 터미널 콘넥터가 DF80D-30P-0.5SD와 정확히 일치해야 합니다.
전송 성능이 무시되었습니다
부분 저가 라인 셋은 고속 데이터 전송을 충족시키지 못할 수 있으므로, EMI 테스트, TDR 테스트를 통과한 제품을 선택하는 것이 좋습니다.
3. 공급업체의 가공 경험 부족
ultra-fine coaxial cable bundle processing technology is complex, and welding, crimping, insulation, and braid layer processing have a significant impact on quality. Choosing the wrong supplier can easily lead to high return repair rates and delayed delivery issues.
4. 레드라이너 정밀도 부족
多层絶縁と屏蔽層を内蔵しており、剥線、焊接、圧接の精度が不足すると、短絡、仮接着、インピーダンス不良が発生しやすく、信号品質と全体の信頼性に影響を与えます。
5. 전면 점검 및 중요한 테스트가 부족합니다.
일부 공급업체는 비용을 절감하기 위해 TDR 저항 테스트, 탄력성 테스트 및 EMI 차단 효과 테스트를 생략하여 현장 적용 시 신호 도기, 인터페이스 풀리기 및 방해받을 수 있는 차단 등 문제가 발생합니다. 선택 시 공급업체가 공장 출하 전 전체 검사 및 완전한 테스트 보고서를 가지고 있는지 확인해야 합니다.
극쁘은 동심도 케이블 블렌드 선택 및 구매는 전문성이 강하며, 경험이 풍부하고 제품 테스트가 인정받은 케이블 가공 공장을 선호하는 것이 좋습니다. 특히 Hirose DF80D-30P-0.5SD와 같은 고요구 연결기에서는 케이블 매칭 품질에 대한 요구가 매우 높으며, 적절한 공급업체를 선택하면 위험을 显著히 줄이고 전체 장비의 신뢰성을 높일 수 있습니다.
우리는 장기적으로 고속 신호 라인 밧줄과 매우細은 동심선 밧줄의 설계와 맞춤을 집중하고 있으며, 고객께 안정적이고 신뢰할 수 있는 고속 연결 솔루션을 제공하는 데 힘쓰고 있습니다. 관련 요구 사항이 있으시거나 더 알고 싶으시면 연락 주세요: 윤 경리
18913280527(위챗동호)。
