공정 샘플링 단계에서 매우細은 동심축 케이블 표준 모델 선택 가이드

고속 인터페이스, 카메라 모듈, 차량 영상 및 소비자 전자 제품의 개발 단계에서, 공학 팀은 신호 상호 연결 성능을 보장하기 위해 샘플 검증을 통해 접근해야 합니다. 고속 신호 전송을 포함한 애플리케이션에서, 매우細은 동심선 케이블(micro coaxial cable)의 선택은 매우 중요합니다. 제한된 시간 내에 적절한 표준 모델을 빠르게 선택하는 것은 연구 개발 공학자들이 관심을 가지는 일반적인 문제입니다.

本文을 공학적 실천과 결합하여, 표준 모델의 장점, 핵심 선택 파라미터, 그리고 유형적인 응용 시나리오를 통해 실용적인 참고 자료를 제공합니다.

---

첫째, 표준 모델을 선호해야 하는 이유는 다음과 같습니다.

공정 샘플링 단계에서 시간이 급박하며, 연구 개발 팀은 높은 신호 성능을 보장하면서도 기한과 비용을 고려해야 합니다. 표준 모델의 극细则 동轴 케이블은 다음과 같은 장점을 가지고 있습니다: 성숙한 공정이 품질의 안정성을 보장합니다; 파라미터가 명확하며, 저항, 라인 디아메터 등의 데이터를 확인할 수 있습니다; 공급이 통제 가능하여 샘플링 주기를 단축할 수 있습니다; 후속 양산에 편리하며, 재개발 비용을 줄일 수 있습니다. 표준 모델을 선택하면 팀이 설계 방안을 빠르게 검증할 수 있으며, 개발 위험을 줄일 수 있습니다.

---

第二届선택의 핵심 파라미터

빠른 선택 시 주의해야 할 주요 지표는 다음과 같습니다: 저항 특성, 예를 들어 50Ω 단면 또는 100Ω 차분, 칩 인터페이스 사양(MIPI, USB, HDMI)과 일치해야 합니다; 전선 직경과 유연성, 일반적으로 0.3~0.5mm, 크기가 작을수록 유연성이 좋지만 공정 어려움과 신호 감소를 병행하여 조정해야 합니다; 대역폭과 감소, 목표 속도(USB3.2, MIPI D-PHY/CSI-2)에 따라 선택하여 전송 손실이 수용 가능한 범위 내에 유지해야 합니다; 단결형식, 샘플링 단계에서 일반적으로 사용되는 FPC 단자나 표준 연결기 인터페이스를 추천합니다; 공급 가능성, 대량 생산 모델을 선호하여 기다림 기간을 줄입니다.

---

세、표준적 응용 시나리오 참고

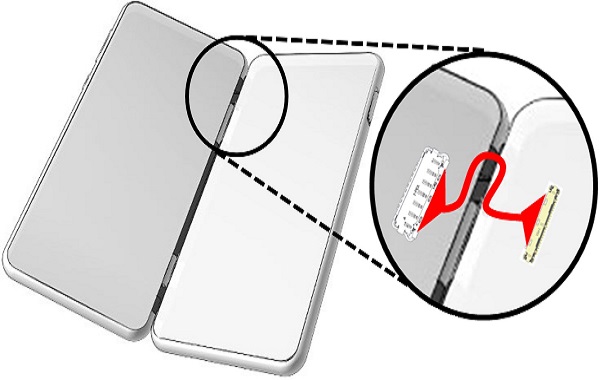

표준 모델은 다양한 응용에서 명확한 참조를 제공합니다: 휴대폰 및 소비자 전자는 일반적으로 0.35mm OD의 매우細은동심선을 사용하며, 이는 카메라 모듈과 메인보드 간의 연결에 사용됩니다; 자동차 영상 및 센서는 대부분 100Ω 차분 라인을 사용하여 LVDS 또는 FPD-Link 고속 비디오 전송 요구사항을 충족합니다; 공업 및 의료 장비는 배선의 방전 성능과 탄성성에 더 중점을 두며, 일반적으로 표준 고 방전 등급 모델을 선택합니다. 이러한 응용 참조를 통해 연구 개발 팀은 빠르게 적합한 표준 모델을 찾아 테스트 모델을 만들 수 있습니다.

공정 샘플링 단계에서 매우細은 동심축 케이블의 표준 모델을 합리적으로 활용하면 고속 신호 완전성을 보장할 뿐만 아니라 프로젝트 추진 효율성을 显著히 향상시킬 수 있습니다. 저항, 라인 레이어, 밴드 와이드, 단락 방식 등 핵심 파라미터를 제어하고, 표준적 응용 시나리오를 참고하여 연구 개발 팀은 검증 단계에서 빠르게 양산 단계로 이동할 수 있으며, 동시에 위험과 개발 주기를 줄일 수 있습니다.

저는【수저허성원전자공학】장기적으로 고속 신호 라인 백과 매우細은 동심층 케이블의 설계와 맞춤형 제작에 집중하고 있으며, 고객에게 안정적이고 신뢰할 수 있는 고속 연결 솔루션을 제공하는 데 전념하고 있습니다. 상담이나 선택 지원이 필요하시면, 윤 경리에게 연락 주시기 바랍니다:18913280527(위챗동호)。
