극좋은 동심도 케이블과 커넥터 저항 매칭 설계 주요 사항

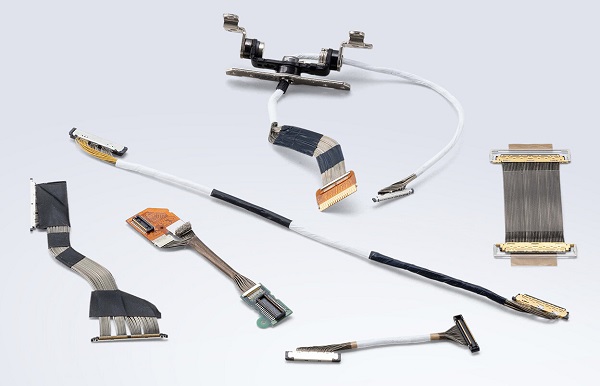

고속 신호 전송 시스템에서, 매우細은 동심자 케이블(Micro Coaxial Cable)은 작은 크기, 높은 밀도, 낮은 교차 방해 특성으로 인해 고속 인터페이스(예: MIPI, LVDS, PCIe, USB4 등)에서 일반적으로 사용되는 내부 연결 방식이 되었습니다. 그러나 설계 단계에서 많은 엔지니어들이 연결기와 케이블 간의 저항 매칭 문제를 무시하기 쉽습니다. 미미한 구조 불연속은 신호 반사, 주파수 응답 변조, 심지어 시스템 안정성에 영향을 미칠 수 있습니다.

本文은 저항 매칭 원리, 매우細한 동轴线束의 도전 및 콘넥터 매칭 설계 주요 사항을 시작으로 고속 신호 완정성을 보장하는 방법을 분석합니다.

일、저항 매칭의 핵심 원리

저항 매칭의 본질은 신호가 전송 경로에서 "일관성 있는" 전기 환경을 볼 수 있도록 하는 것입니다. 이상적인 동심계는 고정된 특성 저항(통상 100 Ω 또는 90 Ω 차단)을 가지며, 내 외导体 간격, 중재물 상수, 및导体 크기로 함께 결정됩니다. 인터페이스에서 지리적 구조가 변할 때, 예를 들어 콘넥터 전환 구역, 전기 기介质 두께의 급격한 변화 또는 방호 불연속성이 있을 때, 신호의 전자기장 분포가 변하며 반사가 발생합니다. 설계 목표는 신호가 케이블에서 콘넥터로 들어가고, 다시 패널 엔드로 들어갈 때, 항상 저항 일관성 환경에서 있도록 하여 신호 완전성과 시스템 안정성을 유지하는 것입니다.

두、극細 동轴 케이블 복합의 특별한 도전

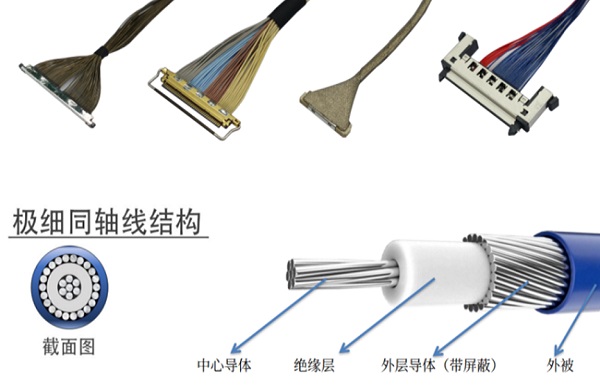

극細한 동심축 케이블의 미세한 구조는 저항 제어에 큰 어려움을 가져옵니다. 센터 드라이버 직경은 일반적으로 0.1 mm에 불과하며, 외경은 약 1 mm 또는 더細어질 수 있습니다. 어떤 미세한 오차도 명확한 전기적 불연속으로 확대됩니다: 전도체의 기하학적 오차, 즉 전도체의 중심 오차, 점화층 두께 변화, 또는 보호층 불균형은 저항에 영향을 미칩니다; 매질의 안정성이 떨어지면 지역적 저항 변동이 발생할 수 있습니다; 구부림이나 조립 오차는 저항의 급격한 변동을 유발할 수 있습니다; 콘넥터 내부의 파생 전容器, 전자는 무시할 수 없습니다. 이러한 요인들은 극細한 동심축 케이블의 저항 매칭이 일반 케이블보다 더 큰 도전을 안고 있다는 것을 의미합니다.

세、커넥터 매칭 설계의 주요 포인트

위와 같은 방해를 최소화하기 위해 설계 시 주의해야 할 다음과 같은 측면을 중점적으로 고려해야 합니다:

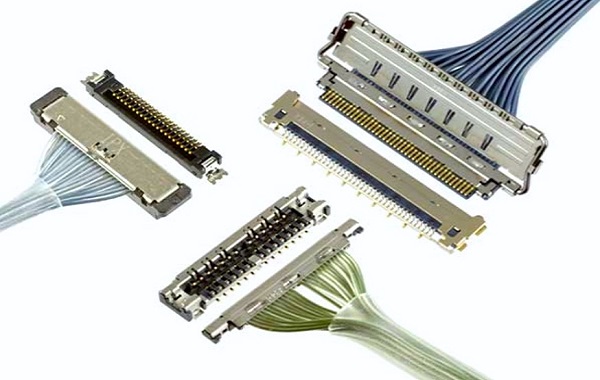

1. 케이블과 일치하는 마이크로 커넥터를 선택하여 내부 전도체 비율과 방해 경로가 일관되도록 보장합니다.

2. 평滑한 저항过渡 구조를 설계하여 기하학적突变을 피하고,过渡 구간이나 변화 구조를 통해 반사를 줄일 수 있습니다.

3. 접속기 외장과 케이블 방전층이 좋게 대지를 통해 연결되어 방전을 방지하고 공모 노이즈를 예방합니다.

4. 스탑(stub)과 접촉 간격을 제어하여 신호 경로를 단축하고, 추가적인 핀 길이를 줄입니다.

5. 정확한 가공공차 제어를 통해 전도체 경도,絶연체 두께 및 압착 위치가 요구 사항에 맞도록 보장합니다.

6. 온도와应力 요인을 고려하여, 미니멀 구조에 기계적应力 보완 구조를 남겼습니다.

또한, 접속 공정, 구부림 제어, 방전 연결 신뢰성 및 TDR과 S 파라미터 확인은 매칭 효과를 보장하는 중요한 단계입니다.

고속互连 설계에서는 저항 매칭이 이론적 요구 사항뿐만 아니라 시스템 성능을 결정하는 중요한 지표입니다. 매우細은 동심선 구조에서는 연결기의 구조 정밀도, 보호 연속성, 조립 공정이 신호 완전성 및 시스템 안정성에 직접적인 영향을 미칩니다. 합리적인 연결기 선택, 전환 설계, 보호 처리 및 엄격한 공정 제어를 통해 고속, 신뢰성 있는 신호 전송을 실현할 수 있습니다.
