기반 I-PEX 20497-032T-30의 고속 초미세 동심선 케이블 전송 손실 분석

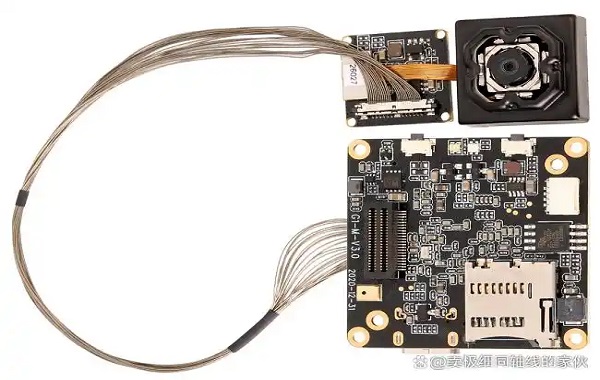

5G 이동 장치, 매우 얇은 노트북, 차량용 영상 시스템 및 고 해상도 카메라 모듈의 넓은 밴드WIDTH 요구가 지속적으로 증가함에 따라, 매우細은 동심층 케이블이 고속 전송 분야에서의 중요성이 더욱 부각되고 있습니다. 고속 링크 설계에서, 신호 감소와 삽입 손실은 링크 품질을 결정하는 중요한 요소입니다.
本文은 I-PEX CABLINE-UA II 시리즈 중 20497-032T-30을 예로 들어, 고속 전송 구조에서 이 두 가지 지표가 시스템 성능에 미치는 영향을 분석한다.

---

일、I-PEX 20497-032T-30의 구조적 특성

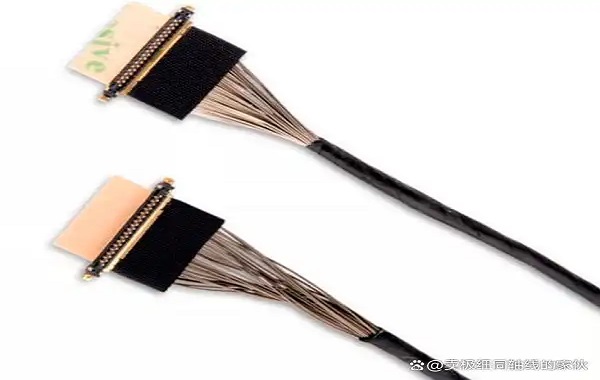

20497-032T-30는 CABLINE-UA II 시리즈에 속하며, 32비트 고속 초미세 동심선 케이블을 위해 설계되었습니다. 간격은 0.30mm로, 전체 높이는 약 1.37mm로, 얇고 가볍은 장치의 공간 요구사항을 충족시킵니다. 접点是 루테늄 브론즈 니켈 도금을 사용하고, 0.1μm 이상의 금층을 추가하여 고속 진동 환경에서 안정적인 접촉 품질을 유지합니다. 이 시리즈는 RoHS, REACH, Halogen-Free 요구사항을 충족하며, USB 3.1 Gen1, V-By-One HS, eDP, MIPI 등 고속 인터페이스와 호환되며, 고주파 신호에 대한 양호한 유지 능력을 가지고 있습니다.

---

second, signal attenuation in extremely thin coaxial cables

신호 감소는 고주파 신호가 동轴 구조에서 거리에 따라 점진적으로 약화되는 과정입니다. 매우細은 전선의固有电阻이 높아 GHz 등급 주파수에서 트랜스퍼스 효과가 더욱 두드러지며, 에너지 손실이 증가합니다. 감소 수준은 케이블 길이, 주파수, 전기적 유연 물질, 구부림 반지름 및 작업 온도에 영향을 받으며, 신호 강도를 줄이고, 눈 모양의 열림을 축소하고, 오류 비율을 증가시킵니다. 고속 전송 시스템에서 감소곡선은 링크 신뢰성을 평가하는 기본 지표입니다.

---

세、구조过渡区的 에너지 손실로 인한 삽입 손실

插入損失는 신호가 전환 구조를 통과할 때 발생하는 에너지 감소를 의미합니다. 주요 원인에는 저항 변화, 금속층과 매질 재료의 차이 및 접촉 인터페이스의 미세한 결함이 포함됩니다. 전환 영역의 특성 저항이 라인 블렌드 특성에서 벗어나면 신호가 반사됩니다; 금속 도금층, 점성 재료 또는 기하 구조가 불균일하면 고주파 손실이 증가합니다. CABLINE-UA II 시리즈는 구조 전환 영역의 최적화 설계와 철저한 톤제어를 통해插損을 낮은 수준으로 유지하여 전반적인 밴드 이용율과 신호 일관성을 향상시킵니다.

---

고속과 미니아이화가 공존하는 설계 트렌드에서, 극細 동심축 케이블의 감소 특성과 전환 구조가 일으키는插损이 연결의 안정성을 결정합니다. 20497-032T-30와 같은 깊은 공간과 고주파 전송용의 전용 케이블 설계를 이용하면 손실을 줄이고 전체 시스템 성능을 향상시킬 수 있습니다.

저는수저우 훙성원 전자 과학 기술, 장기적으로 고속 신호 라인밴드와 극초细 동심선 밴드의 설계와 커스터마이징에 집중하여, 고객에게 안정적이고 신뢰할 수 있는 고속互连 솔루션을 제공하는 데 기여하고 있습니다. 관련 요구 사항이 있으시거나 더 알고 싶으시면 연락 주세요.윤 매니저: 18913280527(위ixin 동호)。
