극細 동심축 케이블이 PCIe Gen5/Gen6 고속 상호접속에서의 응용 및 가능성

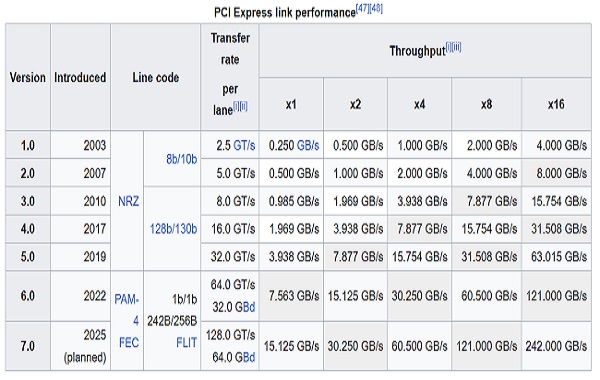

PCIe 표준은 Gen3의 8 GT/s에서 빠르게 Gen5의 32 GT/s로 점프하고, Gen6의 64 GT/s 고속 단계로 이어져 있습니다. 전송 속도의 대폭적인 향상으로 통로 손실, 저항 제어 및 방해 방지 능력이 매우 높은 요구 사항을 받게 되었습니다. 좁은 공간에서도 고속 신호 품질을 유지하기 위해, 공학자들은 더 유연하고 더 높은 방호력을 가진 연결 방식에 주목하기 시작했습니다. 이 중에서도 매우 얇은 동심도체 줄기(미크로 코아ックス)는 높은 방호 구조와 유연한 배선 능력으로 인해 고속 연결을 지원하는 새로운 선택으로 자리 잡고 있습니다.
本文은 구조적 특성, 고속 도전, 그리고 응용 가능성 세 가지 각도에서 분석할 것입니다.

1. 극細 동심축 광선집합의 구조적 특징

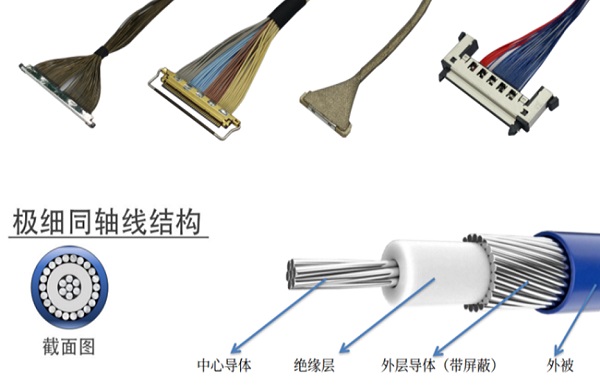

극細 동심자 케이블은 일반적으로 AWG36～40와 같은細은 케이블 지름을 사용합니다. 내필체, 절연층, 보호층, 그리고 외护套으로 구성되어 있으며, 동심자 구조는 우수한 전기적 방지망 효과를 제공하여 노이즈와 간섭을 효과적으로 줄입니다. 그柔性 특성은 케이블이 복잡한 배치에 적응할 수 있게 하며, 공간이 제한적이거나 회전이 필요한 설계에서 장점을 제공합니다. 케이블 전체는 가벼우며,體積이 작아, 소형화, 고밀도 모듈의 내부 고속 신호 연결 요구에 적합하며, 극도의 환경에서의 고속 전송에 유연한 경로 선택을 제공합니다.

두 번째, PCIe Gen5/Gen6의 고속 전송 도전
链로速率가 32-64 GT/s로 높아지면서, 채널 손실과 저항 일관성이 시스템 성능에 영향을 미치는 주요 요인이 되었습니다. 고속 전송은 낮은 삽입 손실, 낮은 반사, 그리고 안정된 차이분 저항에 대해 매우 높은 요구를 하며, 어떤 과도한 곡률 또는선径 차이도 신호 감소를 유발할 수 있습니다. 다중 채널이 동시에 작동할 때의 간섭, 모드 전환, 그리고 노이즈耦合도 더욱 두드러지므로, 연결 매체가 고품질의 절연 능력과 좋은 전기 안정성을 가지고 있어야 하며, 시스템 균형 전략과 함께 사용해야 eye 모양의 개구부와 오류 비율의 성능을 보장해야 합니다.

3. Micro Coax 적용 가능성 및 설계 주요 사항

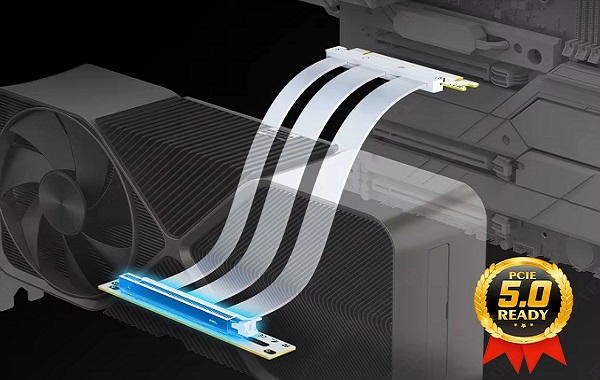

극세한 동轴 케이블 밴드는 고속 차단 능력, 낮은 상호 방해, 유연한 배선에 대해 명확한 장점을 가지고 있으며, 패널 간이나 모듈 간의 고속 전송 요구를 충족할 수 있습니다. 전선 지름이細기 때문에 고주파 영역의 신호 손실은 더 민감하게 되므로, 전선 밴드 경로를 최대한 단축하고 과도한 굴곡을 피하고, 접지 설계의 안정성과 신뢰성을 보장해야 합니다. 설계 과정에서는 S 파라미터 분석, 눈 그림 모의, 실제 링크 테스트를 통해 전체 채널이 고주파 조건에서도 제어 가능한 손실, 낮은 진동, 높은 일관성을 지속할 수 있도록 해야 합니다. 대량 가공의 일관성, 밴드 지리 구조의 안정성, 차단 완전성도 성능을 결정하는 중요한 요소입니다.

전반적으로, 매우細은 동심轴 케이블은 구조 유연성, 높은 방호 특성, 고밀도 설계에 적합성에 대해 명확한 장점을 가지고 있으며, PCIe Gen5/Gen6의 가능한 연결 방안으로 활용될 수 있습니다. 재료 품질 보장, 방호 완성, 가공 일관성 및 완전한 신호 시뮬레이션 검증을 보장하는 경우, Micro Coax는 고속 링크에서의 손실 제어와 방해 저항 요구 사항을 충족시킬 수 있으며, 다음 세대 고속 장비에 안정적인 내부 연결 방식을 제공할 수 있습니다. 저항 제어, 손실 관리 및 구조 안정성을 무시하면, 눈금 축소와 오류 비율 증가 등의 성능 문제를 일으킬 수 있습니다.

저는수저헌성원전자과학长期的로 고속 신호 라인 복합체와 매우細은 동심채 복합체의 설계 및 맞춤형 제공에 집중하고 있습니다. 상담이나 맞춤형 서비스를 원하시면 연락 주십시오.윤 경리: 18913280527(위ixin 동호)。
