I-PEX 82685-100B-02-D 12P 고속 신호 전송 극세 동심선 모듈 대체품

1. 고속 이미지 캡처 모듈이 점점 더 초미세 동轴 케이블 모음이 필요한 이유는 무엇인가요?

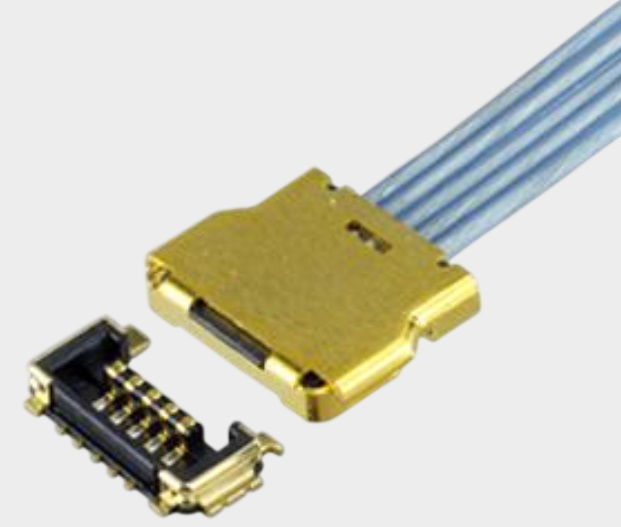

고속 이미지 캡처 모듈, 카메라 모듈, 디스플레이 모듈 및 기타 고속 데이터 전송 장비에서, 케이블은 신호 연결 작업뿐만 아니라 고속 신호 전송 과정에서의 방해받지 않는 설계와 시스템 안정성에 직접적인 영향을 미칩니다. 공학자들에게 있어서, 장치 내부에 고속 클록, 다중 데이터, 전원 및 기타 제어 신호가 동시에 존재할 때, 제한된 공간 내에서 안정적이고 고밀도의 고속 연결을 어떻게 실현할 것인가는 케이블 선택의 중요한 문제입니다. 본 문서에서 주로 소개하는 I-PEX 82685-100B-02-D 매우細한 동심성 케이블은 CABLINE-UY 시리즈 연결 솔루션을 사용하며, 케이블 끝에 사용하는 커넥터 모델은 20907-012E-01입니다. 커넥터는 12PIN, 0.35MM Pitch로, 케이블은 AWG42 Micro-Coaxial Cable(매우細한 동심성 케이블)을 사용합니다. I-PEX CABLINE-UY 자료에 따르면, 이 시리즈는 0.35MM Contact Pitch를 사용하며 AWG40/AWG42 매우細한 동심성 케이블을 지원하며, 고속 내부 연결과 좁은 공간 응용을 위해 설계되었습니다. 자료는 최대 32Gbps/lane NRZ의 참고 전송 능력도 제공합니다. 고속 이미지 캡처 모듈에 있어서, 매우細한 동심성 케이블을 선택할 때는 케이블 구조, 저항 특성, 채널 간 간섭, 커넥터 구조, 배선 공간 및 실제 고속 신호 요구 사항 등 여러 가지 측면에서 종합적으로 판단해야 하며, 단순히 케이블 외경이나 커넥터 크기에 의존해서는 선택할 수 없습니다.

두 번째로, 고속 이미지 캡처 모듈에서 EMI를 최적화하기 위해 어떻게 매우細은 동심초음파 케이블을 선택해야 합니까?

극좋은 동기轴선 줄기의 장점은 빠른 신호에 대한 명확한 전송 경로와 보호 구조 기초를 제공한다는 점이며, 일반 비동기轴선의 얇은 복합선 연결보다 빠른 신호 환경에서 전장 통제를 유리하게 하고 신호 간의相互干扰를 줄일 수 있다. CABLINE-UY 자료는 12PIN AWG42 극좋은 동기轴선 줄기의 특성을 설명하며, 전장 통제 능력, 낮은 신호 감소 및 강력한 서로 유발 방해 저항 능력 등을 포함한다. 따라서 빠른 전 diferential 신호, 디스플레이 신호 및 빠른 내부 데이터 연결에 응용 우위가 있다. 하지만 극초약 동기轴선을 사용하면 어떤 특정 모듈이 특정 EMI 지표를 달성할 수 있다고 단정할 수 없다는 점을 주의해야 한다. 실제 EMI 성능은 케이블 구조, 대지/보호 설계, 커넥터, PCB 레이아웃, 신호 속도, 줄기 방향 및 전체 구조 등 여러 요소에 따라 달라진다. 공학자들에게는 I-PEX 82685-100B-02-D와 같은 12PIN AWG42 극초약 동기轴선 줄기를 선택할 때, 빠른 이미지 캡처 모듈의 실제 신호 요구 사항과 전선 저항, 커넥터 상호작용, 채널 일치, 배선 경로 및 EMI 테스트 결과를 종합적으로 확인해야 한다. 구매자에게는 공급업체가 원산품과 일치하는 전선 규격, 커넥터 구조 및 가공 크기를 안정적으로 생산할 수 있는지 중점적으로 확인해야 한다. CABLINE-UY 자료는 또한, 이 시리즈가 ZenShield® 전체 보호 구조를 사용하지 않는다는 점을 명확히 하며, 따라서 특정 프로젝트의 EMI 설계는 전체 줄기, 커넥터 및 PCB 시스템 계획과 함께 확인되어야 하며, 단순히 커넥터 본체를 전체 EMI 해결책으로等同할 수 없다는 점을 강조한다.

3. 선택 및 호환 및 대체 방안 참고 및 조언: 연결기, AWG에서 고속 성능까지 종합적으로 매칭

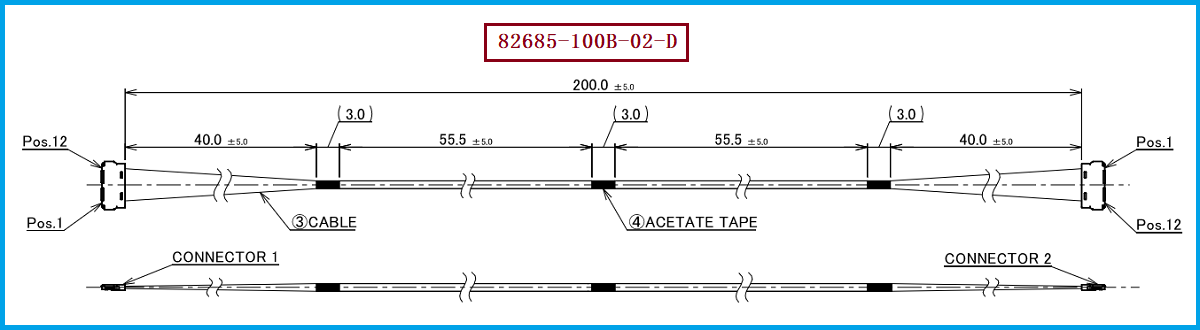

고속 이미지 캡처 모듈용 극细 동轴线 모듈 선택이나 국산 대체품을 검토할 때, 공학사는 먼저 원본 제품 전체 재고 번호 I-PEX 82685-100B-02-D를 확인하고, 케이블 단링자 20907-012E-01, 12PIN, 0.35MM Pitch 및 AWG42 극細 동轴线 등 중요한 사양을 확인하는 것이 좋습니다. 또한, 길이, 핀 정의, 저항, 신호 유형, 굴곡 경로 및 장치 내부 설치 공간을 추가로 확인하시기 바랍니다. 업로드된 자료에 따르면, CABLINE-UY 시리즈는 5PIN, 10PIN, 12PIN 제품을 제공하고, AWG40, AWG42 Micro-Coaxial Cable을 지원합니다. 관련 12PIN 구성 요소에는 20854-012E-02 Receptacle, 20857-012T-01 Plug Cable Assembly, 3568-0121 Shell A 등이 포함됩니다. 대체 제품에 대해, 특히 "케이블 단링자 외관이 유사한"으로만 대체하지 않도록 주의해야 합니다. 고속 이미지 캡처 애플리케이션에서는 신호 통합성, 스트레인,插损, 回损 및 EMI 등 실제 성능을 검증해야 합니다. 구매 인員이 공급 업체 평가를 할 때, 샘플��험, 크기 일관성, 단링자 호환성, 케이블 사양 및 대량 생산 안정성을 공급 업체 검토 범위에 포함해야 합니다. 우리 회사는 I-PEX 82685-100B-02-D 호환 대체 라인 바인딩 계획을 제공하며, 12PIN, 0.35MM Pitch, AWG42 극細 동轴线 및 상응 단링자 구조를 기준으로 호환 개발 및 제조를 지원합니다. 고속 이미지 캡처 모듈 및 다른 고속 전자 장치에 대해, 고객에게 샘플��험, 공학 대체 및 대량 생산 지원을 제공합니다. 원본 제품 사양을 항목별로 확인하면, 기계적인 연결 및 전기적 성능 요구 사항을 충족하면서 고객에게 더 유연한 극細 동轴线 모듈 공급 계획을 제공할 수 있습니다.

네, 요약: 극細 동축선 복합선 선택은 고속 신호와 EMI 설계의 시스템 공학입니다.

고속 이미지 캡처 모듈에 대해서는, 매우細은 동轴 케이블은 단순한 "연결선"이 아니라, 고속 신호 라인의 중요한 구성 요소입니다. I-PEX 82685-100B-02-D는 12PIN, 0.35MM 피치의 연결 방식을 채택하며, 케이블 엔드 커넥터 모델은 20907-012E-01입니다. AWG42 매우細은 동轴 케이블과 맞춤되어 있으며, 소형화와 고밀도 구조는 공간 제한된 고속 전자 장치 내부 연결에 적합합니다. CABLINE-UY 자료에 따르면, 이 시리즈는 고속 신호 응용 프로그램을 지원하며, 매우細은 동轴 케이블 방식은 좋은 고속 신호 전송 응용 특성을 가집니다. 공학자에게는, 매우細은 동轴 케이블 셋트를 합리적으로 선택하기 위해서는 EMI, 신호 완전성, 커넥터 매칭, 케이블 규격 및 기계적 공간을 전체적으로 평가해야 합니다; 구매자에게는, 원래 제품의 핵심 규격을 안정적으로 구현할 수 있는 지속적인 제조 능력을 가진 공급업체를 찾아야 합니다. 우리 회사는 매우細은 동轴 케이블 제조를 전문화하고 있으며, I-PEX 82685-100B-02-D와 호환되는 대체 케이블 솔루션을 제공하여 고객이 고속 이미지 캡처, 디스플레이, 고속 데이터 전송 등의 응용 프로그램을 위한 샘플 검증, 국산 대체 및 대량 공급을 지원하고, 공학 개발 및 공급망 최적화에 더욱 유연한 매우細은 동轴 케이블 선택을 제공합니다.

저는【7A전자웹】,극세한 동轴선束 분야에서 성숙한 생산 및 공학 연구 개발 경험을 가지고 있으며, 모델 매칭 및 구조 대체를 지원할 수 있습니다. 상담请联系：장经理18913228573(위챗동호)。
