I-PEX 82973-100B-02-D 12P 고속 신호 전송 초미네릭 동轴 케이블 대체품

직사각형 단면의 매우 얇은 동轴 케이블 배선 구성: 작은 공간, 높은 속도, 높은 신뢰성 전송

고속 이미지 수집, AI 시각 검출, 공업 카메라, 인공지능 터미널, 디스플레이 모듈 등의 장비가 점점 더 소형화, 고 통합화되면서, 장비 내부에서는 고속 신호 연결 복잡한 요구를 제기하고 있습니다. 전통적인 FPC 배선은 고속 차이 분극 신호 전송 과정에서 저항 통제, 신호 감소, 전자파 간섭 등의 요인에 영향을 받을 수 있으며, 극細 동심계 복잡한는 우수한 저항 안정성, 낮은 신호 손실 및 양호한 방해받지 않는 능력을 가지고 있어 고속 연결 분야의 중요한 해결책으로 점점 더 주목받고 있습니다.

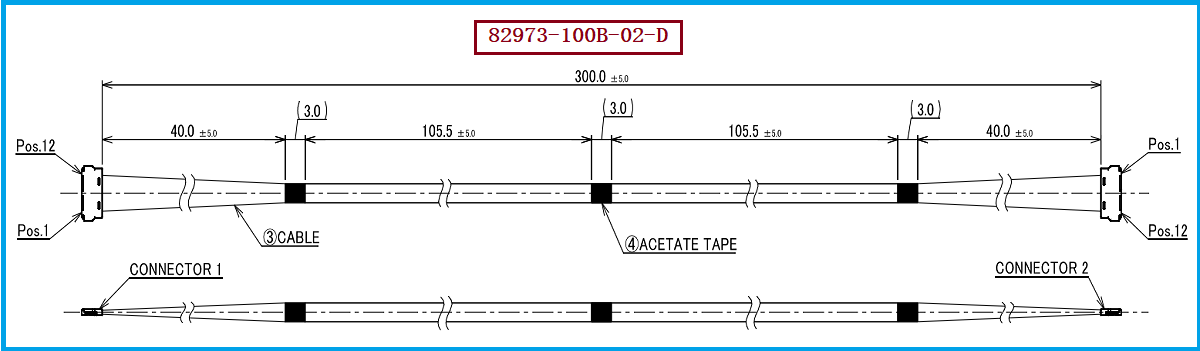

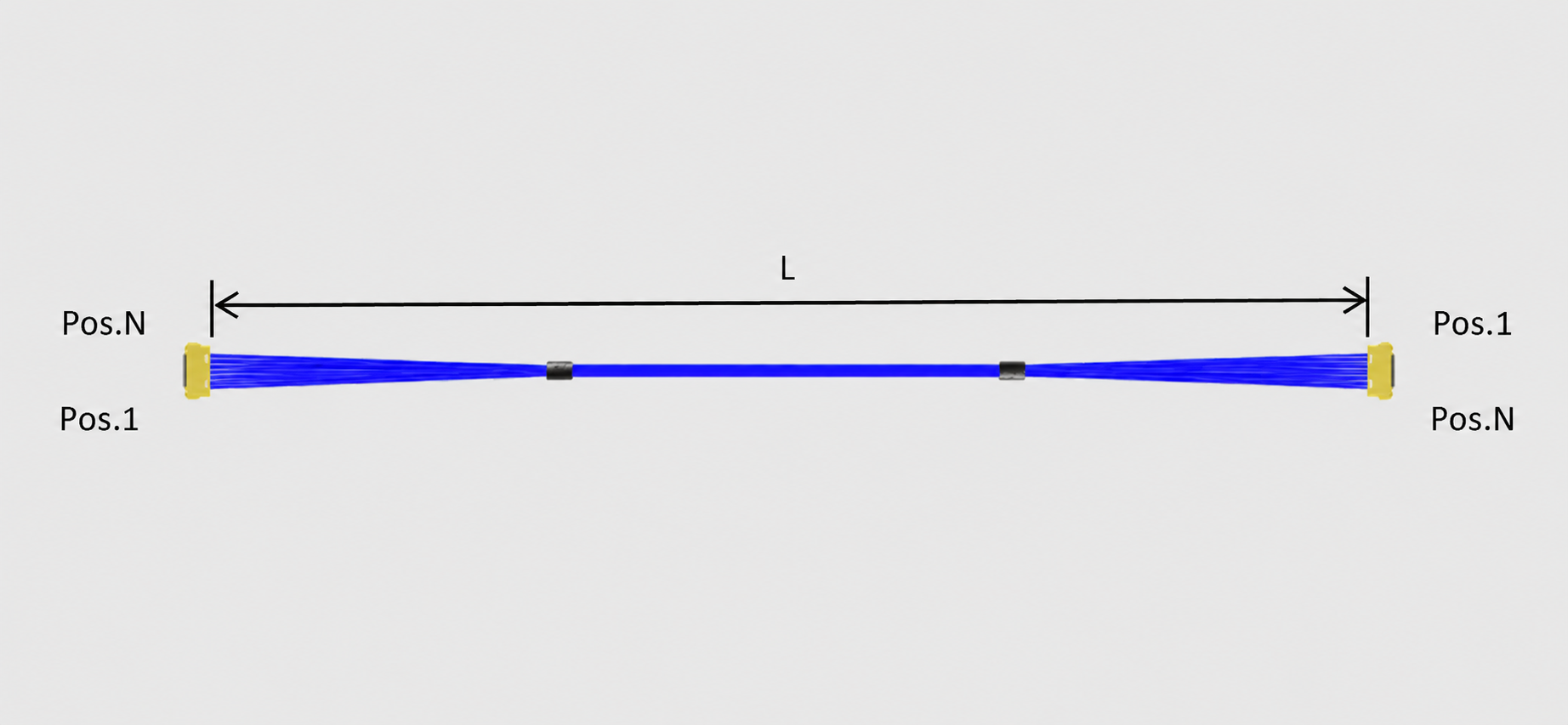

本文소개하는 제품 솔루션은 I-PEX CABLINE-UY 12Pin Harness 초细则파 동심선 케이블 제품料号: 82973-100B-02-D에 해당하며, 이 제품은 12Pin 고속 연결 구조를 채택하고, Micro-Coaxial Cable(초细则파 동심선) 설계를 사용하며, 케이블 길이는 300mm이며, 1-N 연결 방식을 사용하여 고속 디스플레이, 고속 이미지 수집 및 정밀 전자 장치 내부 연결 요구사항을 충족할 수 있습니다.

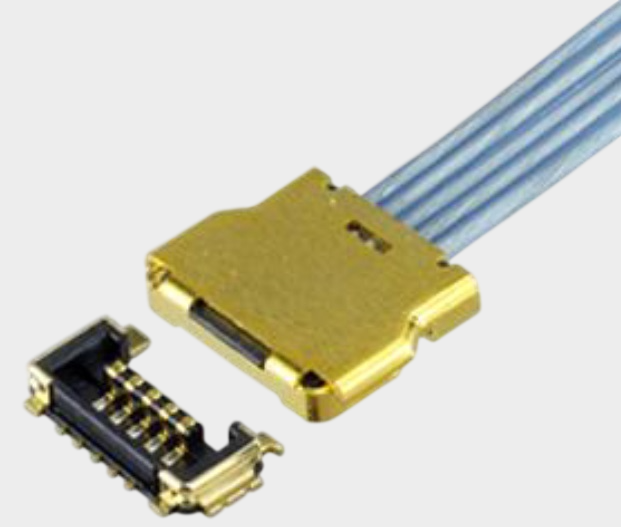

이 설계안에 동반하여 사용하는 전선 연결기 모델은 20907-012E-01입니다. 이 연결기는 CABLINE-UY 시리즈 Plug Housing(플러그 플라스틱 케이스) 구성 요소에 belongs하며, 42AWG, 40AWG 초细细파 동轴线 스펙을 지원하며, 다양한 고속 신호 전송 요구에 따라 다른 전선 직경 설계안과 일치시켜 공간 최적화와 신호 성능 균형을 실현할 수 있습니다.

为什么极细同轴线束阻抗需要设计为50Ω？高速信号传输稳定性的关键解析 为什么극细同轴선망의저항이50Ω로설계되어야하는가？고속신호전송의안정성의핵심해석

초고속 이미지 캡처, 초고속 데이터 통신 및 디스플레이 전송 애플리케이션에서, 극细 동轴 케이블은 크기 요구 사항을 충족시키는 것 이상으로 빠른 신호의 완정성을 보장해야 합니다. 그 중, 저항 제어는 빠른 신호 전송 품질에 영향을 미치는 중요한 요인이며, 50Ω 저항 설계는 극细 동轴 케이블 응용 프로그램에서 가장 일반적인 공학적 선택 중 하나입니다.

그렇다면, 왜 매우細은 동심원선은 일반적으로 50Ω로 설계되어야 하나요?

고속 신호는 매우細은 동심축선로에서 전송될 때, 전자파 형태로 전도체와 보호층 사이에서 전파된다. 선로 특성저항이 시스템 인터페이스 저항과 불일치할 때, 신호 반사가 발생하여 신호波形 변조, 눈 그림 악화, 데이터 오류율 증가가 발생한다. 50Ω 저항은 신호 감소, 전력 전송 능력 및 전자파 성능 간에 좋은 균형을 이루기 때문에 고속 통신, 레이디오파이, 고속 차이분 신호 연결 분야에서 널리 사용된다.

극세한 동심�vă취선 케이블 82973-100B-02-D와 같은 고속 Micro-Coaxial Cable 솔루션에서는, 전도체 직경,絶연층 두께, 보호층 구조 및 외경 크기를 정확히 제어함으로써 안정적인 저항 제어를 실현하여, 장거리,작은 공간 배선 환경에서도 고속 신호의 양호한 완전성을 유지할 수 있습니다.

특히 고속 카메라, 기계 시각, AI 감지 장비 등의 응용 분야에서 이미지 데이터 양이 지속적으로 증가하고, 인터페이스 속도가 점진적으로 증가하고 있습니다. 매우細은 동심층 케이블은 기계적 연결 요구 사항을 충족하는 것 외에도 안정적인 전기 성능을 가지고 있어야 합니다. 합리적인 50Ω 저항 설계는 엔지니어들이 고속 신호 전송 위험을 줄이고 전체 시스템의 신뢰성을 높이는 데 도움이 됩니다.

제 3 장 82973-100B-02-D 극細 동轴 케이블 선택 및 호환 및 대체 방안 참고 및 권장 사항

공학자와 구매담당자는 고속 초细则 동轴线束 선택 시 커넥터 호환성, 전선 규격, 핀 수, 전선 길이 및 고속 신호 성능 일치에 주의해야 합니다.

대한민국 I-PEX CABLINE-UY 12Pin Harness 82973-100B-02-D 대체 적용에 대해 주의할 필요가 있는 몇 가지 중요한 사항을 다음과 같이 제안합니다:

먼저, 연결기 매칭 관계를 확인해야 합니다. 이형号线束는 20907-012E-01 모델의 케이블 엔드 커넥터를 사용하며, 이는 12Pin CABLINE-UY 시리즈 커넥터 구조에 belongs합니다. 대체 개발을 수행할 때, 커넥터 외형 크기, Pin 정의, 조립 방식 및 PCB 쪽의 호환 연결 관계가 일치해야 합니다.

其次, 필요합니다가 매우細은 동심축선규격을 확인해야 합니다. 이 연결기는 42AWG, 40AWG 매우細은 동심축선을 지원합니다. 다른 AWG 규격은 광배선의柔软성, 전송 손실, 전류承载 능력 및 전체 구조 설계에 영향을 미칩니다. 예를 들어, 42AWG 라인은 더細하여 공간이 제한된 곳이나 소형화된 장치에 더 적합합니다; 40AWG 라인은 상대적으로 더 두꺼워 일부 고속 전송과 기계적인 신뢰성이 높은 응용에서 장점을 가집니다.

또한, 실제 응용을 확인해야 합니다:

  •  신호 유형(고속 더블 다이얼 신호, 디스플레이 신호, 이미지 신호 등)

  전송 속도 요구

•  저항 요구

•  케이블 길이

 곡률 반지름

  •  업무 환경 온도

위 매개변수로 매칭하면 대체 라인셋이 기계적, 전기적 및 신뢰성 측면에서 원래 제품의 적용 요구사항을 충족할 수 있습니다.

4. 미래 고속 장비를 위한 극细 동轴 케이블 조인트 제조 능력 및 응용 가치

극細 동轴线束은 고속 전자 장치 내부의 중요한 연결 구성 요소로, 그 성능은 전체 장치의 데이터 전송 안정성에 직접적인 영향을 미칩니다. 산업 시각, AI 지능 검사, 고해상도 카메라, 고속 디스플레이 장치의 발전과 함께, 소형화, 고속화, 고신뢰성 라인 밸브에 대한 시장 수요가 지속적으로 증가하고 있습니다.

I-PEX CABLINE-UY 시리즈 연결 솔루션을 기반으로, 82973-100B-02-D 초细则파 동심선 케이블은 12핀 고밀도 연결, 소형화 구조, 40AWG/42AWG 초细则파 동심선 지원 및 고속 신호 전송 능력을 갖추고 있으며, 고속 이미지 캡처 모듈, 산업 카메라, 디스플레이 장치, 인공지능 단말기 및 정밀 전자 시스템에 널리 사용될 수 있습니다.

우리 회사는 매우細한 동심초선 복합선 개발 및 제조에 집중하고 있으며, 고객이 제공하는 연결기 모델, 전선 규격, 길이 요구 사항 및 적용 시나리오에 따라 샘플 개발에서부터 소량 시험 생산까지, 그리고 대량 생산에 이르는 완전한 솔루션을 제공합니다. 고객에게 고성능, 고신뢰성의 매우細한 동심초선 복합선 호환 대체 제품을 제공합니다.

I-PEX 82973-100B-02-D 극细 동심자 케이블 헤arn스는 고속, 소형화된 전자 장비를 위해 설계된 12Pin 마이크로-코아크시얼 케이블 헤arn스 제품입니다. 20907-012E-01 라인 매터리얼 연결기와 함께 사용되며, 42AWG, 40AWG 극细 동심자 스펙을 지원하여 고속 이미지 수집, 고속 데이터 전송 및 정밀 전자 장비 내부 연결 요구를 충족할 수 있습니다.

고속 신호 응용에서 50Ω 저항 제어는 신호 완결성을 보장하는 중요한 요소입니다. 전문적인 매우細은 동轴 케이블 모듈 제조 능력은 크기 호환성을 달성하는 것 이상으로 저항, 전기적 성능, 구조 신뢰성 및 대량 일관성 면에서 공학적 응용 요구를 충족해야 합니다.

쌍파이프 전도체 회로를 사용한 성숙한 제조 기술을 기반으로, 회사는 I-PEX 82973-100B-02-D와 호환된 대체 라인 밸런스 케이블 솔루션을 제공하여 고성능, 고신뢰성, 높은 성능비의 빠른 연결 솔루션을 고객에게 제공할 수 있습니다.

저는7A전자웹长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：장经理18913228573(위챗과 동일한 번호)。
