I-PEX 83002-100B-01-D 40P 고속 신호 전송 매우細은 동심초음파 케이블 대체품

I-PEX 83002-100B-01-D는 무엇인가요? 공학적 응용에서 40AWG 초미세 동심선 케이블을 이해하는 방법

노트북 컴퓨터, 태블릿 컴퓨터, 디스플레이 모듈, 카메라, AR/VR 장치 및 다른 고속 전자 장치에서 내부 고속 신호 연결은 신호 일관성 요구 사항을 충족해야 하며, 제품 내부 공간, 전선 유연성, 연결 신뢰성 및 조립 공정 등 다양한 제한을 받습니다. 일반 배선에 비해, 극细 동심도 전선은 매우 제한된 설치 공간 내에서 다채널 고속 신호 전송을 실현할 수 있어, 얇고 고속 전자 장치 내부 연결의 중요한 해결책으로 자리 잡고 있습니다.

本文주요 소개하는 제품은 I-PEX 83002-100B-01-D로, I-PEX CABLINE®-CAL 시리즈 40Pin 초细细的同轴케이블 밴드와 일치합니다. I-PEX 공식 제품 자료에 따르면, 이 모델은 40Pin, 40AWG 마이크로 코아ksi얼 케이블, L=200mm, 1-1 구조의 평가 케이블 밴드에 속하며, 즉 케이블 양 끝에 연결기가 장착되어 1-1 방식으로 일치 연결되어 있습니다.

این کابل برای مهندسان، اطلاعات شناسایی کلیدی شامل مدل کابل coaxial بسیار نازک 83002-100B-01-D، مشخصات سیم 40AWG و استفاده از مدل اتصال‌دهنده 20777-040T-01 در انتهای سیم می‌شود. بر اساس اطلاعات مربوط به محصول، CABLINE®-CAL از Contact Pitch 0.4mm و ساختار عمودی برای چسبیدن استفاده می‌کند، با ارتفاع مهره‌گذاری 0.73±0.07mm و ارائه‌ی مشخصات 30Pin و 40Pin، بنابراین مناسب برای طراحی محصولاتی است که نیاز به دقت در ارتفاع اتصال‌دهنده و فضای پیچش دارند.

구매자의 관점에서, 대체 제품을 확인할 때는 단순히 "40Pin"과 "200mm" 두 가지 매개변수만 확인할 수 없습니다. 동시에 커넥터 시리즈, 커넥터 엔드 모델, 40AWG 전선, 전선 구조, 핀 상응 관계 및 전체 크기도 확인해야 합니다. 이러한 중요한 매개변수가 일치하면 샘플 검증, 조립 검증 및 고속 신호 성능 검증 단계로 진행할 수 있습니다.

두 번째로, 매우細은 동심축선이 몇 가지 유형이 있습니까? 공학자가 선택할 때 무엇을 주의해야 합니까?

극细 동轴 케이블은 일반적으로 고밀도, 고속 신호 및 좁은 공간 연결 요구 사항을 위해 설계된 마이크로 동轴 케이블입니다. 실제 제품 구조 및 응용 프로그램 요구 사항에 따라,선径,저항,구조 형태,감광 방식 및 선束 조합 방식 등에서 구분할 수 있습니다. Micro-Coaxial Cable에 대해서는, 일반적인 규격으로 AWG38, AWG40, AWG42 및 AWG44이 있습니다;I-PEX CABLINE®-CAL 공식 자료도 이러한 Micro-Coaxial Cable 규격을 명확히列出하고 있으며, 또한 AWG34 및 AWG36의 Discrete Wire을 지원합니다.

중에서 40AWG 매우細은 동轴케이블은 고속, 소형화 장비에서 매우 일반적인 하나 규격입니다. 더 두꺼운 라인 지름에 비해, 40AWG는 케이블 사이즈를 제어하면서도 고속 신호 연결 요구를 고려할 수 있어, 디스플레이 모듈, 노트북 내부 연결 그리고 다른 고밀도 전자 장비에서 높은 응용 가치를 가집니다. 본 문서와 대응하는 83002-100B-01-D에 대해서는, 공식 샘플 규격은 40핀, 40AWG 마이크로 코아크시얼 케이블, 200mm, 1-1 구조입니다.

공학 선택 시점에서 특히 매우細은 케이블의 특성 저항, 케이블 길이, 케이블 지름, Pin 수량, 신호 배치, 콘넥터 구조 및 고속 신호 성능에 주의해야 합니다. 예를 들어, I-PEX는 CABLINE®-CAL 제품 상세 정보에서 30Pin CABLINE-CAL, AWG #40 Micro-Coaxial Cable, 45Ω, 100mm 및 GSSGSSG Pin Assignment을 사용하는 고속 테스트 조건을 표시했습니다. 공식 페이지에서는 40Gbps/lane PAM3을 참조 전송 속도로 나열했습니다. 주의해야 할 것은 이러한 것이 제품 플랫폼 및 테스트 참조 조건에 해당하며, 어떤 특정한 200mm 케이블이 모든 시스템에서의 실제 전송 성능과 일치하지 않을 수 있다는 것입니다. 결국은 특정한 Cable Assembly과 시스템을 결합하여 검증해야 합니다.

따라서 구매와 개발 인력에게는 “극细则轴电缆”가 AWG만으로 선택할 수 있는 것이 아닙니다. 실제로 대체할 때는 라인 스펙 + 콘넥터 + 핀 수 + 길이 + 구조 + 저항 + 신호 완전성 요구 사항을 전체로 일치시켜야 합니다. 이것이 극细则轴电缆 모음과 일반 라인 모음 구매 간의 중요한 차이입니다.

세、I-PEX 83002-100B-01-D 호환 및 대체: 콘넥터, 라인 및 핵심 파라미터는 어떻게 일치하나요?

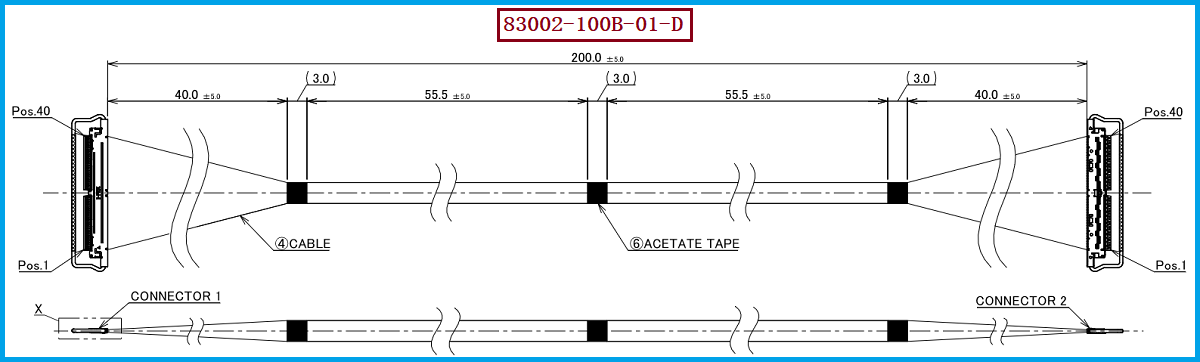

대한 I-PEX 83002-100B-01-D-01의 호환 대체품을 찾는 데는 먼저 제품의 핵심 구조를 고정해야 합니다: 이 모델은 CABLINE®-CAL 40Pin 마이크로 코아스텔 헤르네스에 속하며, 40AWG 매우細한 동기 주파수 전선을 사용하고 있습니다. 명명된 전선 길이는 200mm이며, 양쪽 연결기는 1-1 대응 구조를 사용합니다. I-PEX 공식 페이지에 나열된 같은 시리즈 40Pin 평가 헤르네스에는 83001-100B-01-D(100mm)과 83003-100B-01-D(300mm)이 포함되어 있으며, 따라서 83002는 그 중 200mm 규격에 해당합니다.

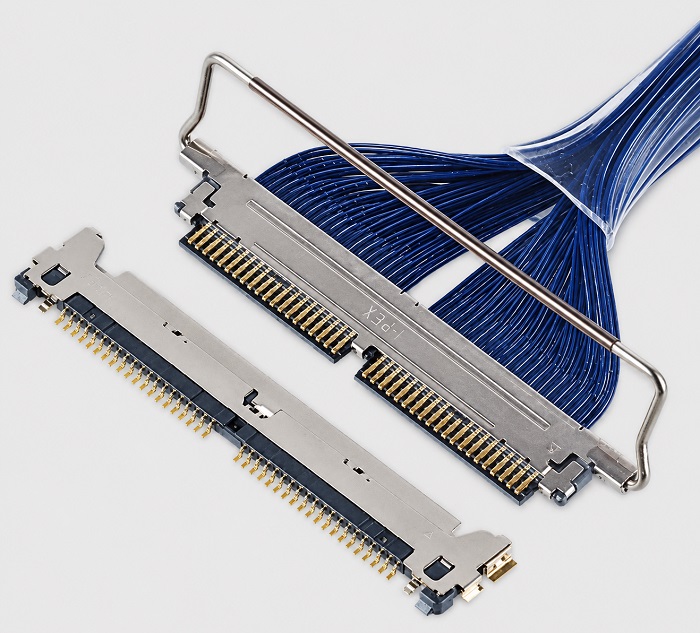

本文에 해당하는 라인 빔에 사용되는 전원 접속기 모델 번호는 20777-040T-01입니다. 대체 설계를 수행할 때, Pin 수량, Pitch, 호환 구조, 출선 방향, 기계적인 크기 및 PCB 측의 Receptacle과의 호환 관계를 주의 깊게 확인해야 합니다. CABLINE®-CAL 공식 자료에 따르면, 40Pin 제품은 0.4mm 간격과 수평 상호 맞춤 방식을 채택하고 있습니다. 관련 40Pin Plug Housing 모델 번호는 20777-040T-01이며,对应的 40Pin Receptacle 모델 번호는 20729-040E-02입니다.

공학자들에게는, 원래 장비가 CABLINE-CAL 구조에 따라 PCB 설계가 완료된 경우, 대체 라인은 "插入할 수 있어야" 하지만, 추가로 커넥터 기계적 크기, 락토 구조, 케이블 출구 방향 및 Pin-to-Pin 일치 관계를 확인해야 합니다. 본 모델의 경우, 원래 라인은 1-1 구조이므로, 대체 방안은 원칙적으로 동일한 Pin Mapping을 유지하여, 라인 순서 변경으로 인한 시스템 기능 이상을 피해야 합니다.

대구매자에게는 I-PEX 83002-100B-01-D, 40Pin, 200mm, 40AWG, 20777-040T-01, 1-1 구조를报价 및 공급업체 기술 확인의 핵심 키워드로 사용할 수 있습니다. 이러한 매개변수를 통해 외관 또는 "같은 40Pin 커넥터"로 대체함으로써 발생할 수 있는 스펙偏差를 효과적으로 줄일 수 있습니다.

우리 회사는 I-PEX 83002-100B-01-D 호환 대체 라인 셋을 제공할 수 있습니다. 고객의 실제 제품 구조와 기술 요구사항에 맞춰 40AWG 매우細한 동심선, 콘넥터 끝, 라인 셋 길이, Pin 일치 관계 및 조립 구조를 맞춤화할 수 있으며, 고객의 도면이나 샘플을 기반으로 호환 대체 개발을 더 이상 수행할 수 있으며, 공정 확인, 샘플 제작 및 대량 구매에 대해 매우細한 동심선 라인 셋 제조 지원을 제공할 수 있습니다.

在实际 프로젝트에서 고객이 I-PEX 83002-100B-01-D를 대체하고, 케이블 길이, 커넥터 엔드 구조 또는 케이블 배치를 조정할 필요가 있을 때, 원형태 모델을 기반으로 定制화 개발도 가능합니다. 하지만 고속 신호 응용 시스템에서는 최종 설계가 실제 장비 단면의 신호 일관성, 기계 조립 및 신뢰성 검증을 통해 결정되는 것이 좋습니다.

4. 선택 및 호환 및 대체 사례 참고 및 제안: 연구 개발 검증에서 구매 도입까지

I-PEX 83002-100B-01-D의 선택 및 상용 대체에 대해, 공학자는 먼저 완벽한 스펙 사항 확인 테이블을 구축하는 것을 권장합니다. 원래 모델의 40Pin, 40AWG, 200mm, 1-1, CABLINE-CAL 구조 및 20777-040T-01 커넥터를 기본 조건으로 하여, 실제 제품을 통해 커넥터 매칭 엔드, PCB 공간, 케이블 굴절 공간 및 설치 방향을 확인합니다. I-PEX 공식 자료에 따르면 CABLINE-CAL의 결합 높이는 0.73±0.07mm로, 최대 결합 높이는 약 0.8mm입니다. 따라서 매우 얇은 디스플레이 모듈 등의 응용 시, 커넥터 높이도 대체 검증 과정에서 중요한 기계적 매개변수로 주의해야 합니다.

其次, 주목할 것은 40AWG 극細 동轴线의 전기 및 고속 신호 성능을 중점적으로 확인해야 합니다. CABLINE-CAL 공식 자료에 따르면 그 Micro-Coaxial Cable은 AWG38, AWG40, AWG42, AWG44을 지원하며, AWG40의 커넥터 정도 형성 전류 자료는 0.3A/contact입니다; 하지만 실제 라인 체계의 전류, 저항 및 고속 성능은 실제로는 구체적인 라인 재질 구조 및 응용 조건에 따라 확인해야 합니다. 고속 데이터 응용에 있어, "똑같은 라인 직경"으로 대체 근거로만 충분하지 않으며, 저항, Insertion Loss, Return Loss, Cross Talk 및 시스템 실제 전송 성능 등 지표들을 추가로 확인하는 것이 좋습니다.

구매 도입 단계에서는 “원 제조형号→커넥터형号→핀 수→AWG→선 길이→구조→선 순서→기계적인 크기→전기적 성능→ نمونه����→批量导入”의 순서로 우선 확인할 수 있습니다. 이렇게 하면 구매 담당자가 제조 능력을 가진 공급업체를 빠르게 필터링할 수 있으며, 공학 팀이 명확한 대체 표준을 세우는 데도 도움이 됩니다. 만약 원래 장비가 이미 대량 생산되었고, 고객이 구매 비용을 절감하고 공급 경로를 확대하거나 국산 제조 기법을 찾기를 원한다면, 원래 케이블 샘플, 2D도면, BOM을 제공하여 전문적인 초미세 동轴 케이블 제조업체가 분해 분석과 대응 개발을 수행할 수 있습니다.

특히, 호환 대체는 외관 크기만 복제하는 것을 의미하는 것이 아닙니다. 매우細은 동심촉선봉에 대해서는, 제품 사용 효과를 실제로 영향을 미치는 요소에는 원래선材 구조, 단결기 공정, 방전 구조, 커넥터 조립 정밀도, 선순서, 선 길이, 고속 신호 성능 등이 포함됩니다. 따라서, 공식적으로 양산하기 전에 샘플 조립, 크기 확인, 전기 시험, 전체 기능 및 신호 완결성 검증을 완료하는 것이 좋습니다. 본문에 해당하는 83002-100B-01-D 대체 프로젝트에 대해서는, 우리 회사는 40핀, 40AWG, 200mm, 1-1 구조 및 20777-040T-01 커넥터 단자를 중심으로 전문적으로 호환 대체 개발을 진행하고, 고객에게 샘플에서 대량 생산까지 매우細은 동심촉선봉 제조 서비스를 제공할 수 있습니다.

笔记本형 컴퓨터, 디스플레이 모듈, 캠에디트 장비 및 다른 고속 전자 제품이 점점 얇고 작고 빠르게 발전함에 따라, 매우細은 동심선 케이블이 내부 고속 신호 연결에 중요성을 더해가고 있습니다. I-PEX 83002-100B-01-D는 CABLINE®-CAL 시리즈 40핀, 40AWG, 200mm, 1-1 매우細은 동심선 케이블로, 고속 내부 연결 설계를 진행하는 엔지니어와 구매 담당자가 주목할 수 있는 구체적인 모델입니다.

우리 회사는 극細 동심선 케이블의 생산 제조와 호환 대체 개발에 집중하고 있습니다. I-PEX 등 브랜드의 극細 동심선 케이블 제품에 대해, 고객이 제공하는 모델, 설계도, 샘플 또는 기술 요구사항에 따라 대응 개발을 수행할 수 있습니다. I-PEX 83002-100B-01-D에 대해, 우리는相应的 호환 대체 케이블 솔루션을 제공하여 고객이 기계 구조, 콘넥터 매칭, 40AWG 전선 및 전선 순서 등 기본 요구사항을 충족시키는 동시에, 샘플 검증과 대량 공급을 더욱 추진할 수 있도록 도와드립니다.

저는【7A전자네트워크】，장经理에게 연락하여 자세히 문의하세요. 장기적으로 고속 전송 초미세 동심선 및 정밀 연결기 생산 개발에 심혈을 기울여 왔으며, 안정적이고 신뢰할 수 있는 대체 솔루션 지원을 제공할 수 있습니다.18913228573(위챗동호).
