I-PEX 83003-100B-01-D 40P 고속 신호 전송 매우細은 동심계 케이블 대체품

첫째, 40PIN 초细则성 동심선 케이블을 선택할 때 엔지니어가 주의해야 할 점은 무엇인가요?

컴퓨터, 디스플레이 모듈, 카메라 모듈, AR/VR 장치 및 기타 고밀도 전자 장치 내부에서, 케이블은 제한된 공간 내에서 고속 신호 연결을 완료해야 하므로 "케이블이 충분히細은지, 인터페이스가 충분히 작은지, 구부리면 신호가 안정적인지"가 공학자들이 케이블 설계와 선택 시 주요 문제로 점점 더 중요해지고 있습니다. I-PEX CABLINE®-CAL 시리즈는 0.4mm Contact Pitch, 수평 상호 삽입 구조를 사용하며, 40PIN 규격의 조합 크기는 약 24.05mm 너비, 5.50mm 깊이, 0.80mm Max. 내접 높이에 도달할 수 있습니다. 이는 저공간 연결 응용 프로그램을 위한 것이며, 공식 자료는 AWG38, AWG40, AWG42, AWG44 등 Micro-Coaxial Cable 규격을 동시에列出했습니다.

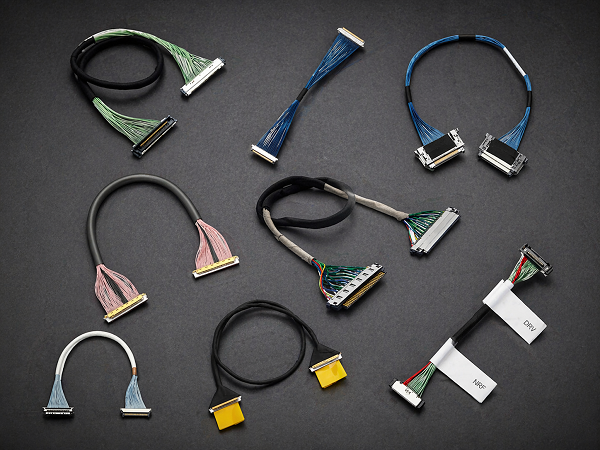

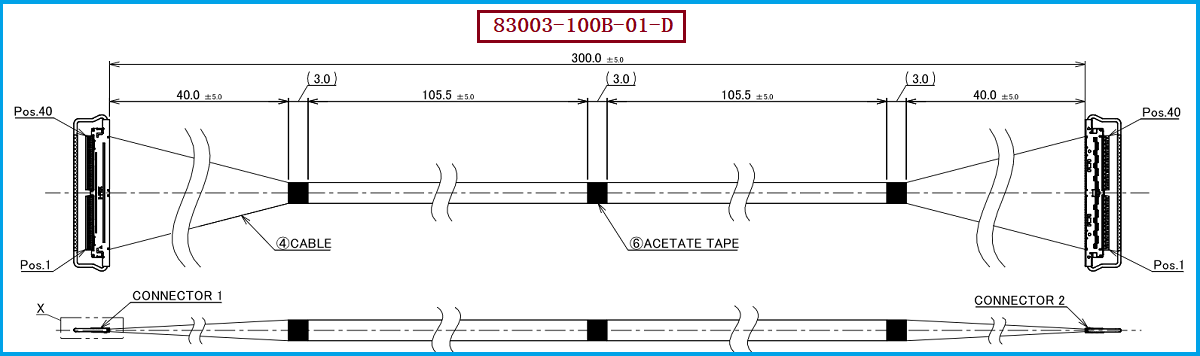

이번에 소개하는 제품은 I-PEX 83003-100B-01-D로, CABLINE-CAL 40PIN Micro-Coaxial Harness에 속하며, 40AWG 극細 동심선材을 사용하고 300MM 길이이며 1-1 양단 연결 구조를 가지고 있습니다. I-PEX 공식 모델 자료는 83003-100B-01-D를 “40pin micro-coaxial 40AWG L=300mm 1-1” 케이블로 명시합니다. 이 케이블과 호환되는 커넥터 모델은 20777-040T-01로, I-PEX 공식 자료는 이를 CABLINE-CAL 40PIN Plug Housing으로 분류합니다. 대체 개발을 필요로 하는 엔지니어에게는 커넥터 규격, PIN 수, Pitch, 동심선 AWG, 케이블 길이 및 양단 연결 방식이 완전한 조합으로 확인되어야 하며, 단순히 외관 크기만으로는 직접 대체 가능한지�断정할 수 없습니다.

설계공학에 있어서, 40AWG는 단순히 '빈약한 라인 디아metter'를 의미하는 것만이 아닙니다. 매우 얇은 동轴선은 콘드라이터, 점선, 방호구조 및 동轴 지리적 관계를 동시에 제한된 단면적 내에서 실현해야 하므로, 라인의 기계적 상태 변화는 더 이상 그高频 전기적 성질에 영향을 미칠 수 있습니다. 특히 장치 내에서 절곡, 전선, 꿈끝 및 반복적으로 열림/닫힘 동작이 있는 경우, 라인의 꿈끝 반지름과 전선 방향은 설계 단계에서 미리 고려되어야 합니다.

두 번째로, 매우細은 동심축 케이블 복잡하게 굽혀서 신호 전송에 어떤 영향을 미치는지 이해해야 합니다. 엔지니어는 '선이 끊어졌는지 확인하는 것만으로는 안 됩니다'.

많은 사람들이, 매우細い 동轴 케이블이 끊어지지 않았다면, 구부리지 않아도 신호에 영향을 미치지 않을 것이라고 생각할 수 있습니다. 그러나 실제로는 고속 신호 전송에서 "전도"와 "신호 완전성"은 두 가지 다른 층级的 개념입니다. 매우細은 동轴 케이블이 구부러지면, 먼저 발생할 수 있는 것은 내부 지리 구조의 변화입니다. 예를 들어, 전도체와 점성층 간의 상대적 위치 변화, 방호 구조의 지역적인 변형, 동轴 단면이 이상적인 상태를 유지하지 않는 등입니다. 이러한 변화는 지역적인 특성 저항이 변화할 수 있으며, 이는 고속 신호 전송 중 반사, insert loss, 또는 간섭 등의 문제를 유발할 수 있습니다. 구체적인 영향 정도는 라인 매트릭스 구조, 구부리는 반지름, 구부리는 각도, 구부리는 횟수, 전송 주파수, 실제 라인 밸류 매뉴팩처링 공정 등에 따라 다를 수 있기 때문에, 모든 매우細은 동轴 케이블의 구부리는 성능을 단순히 일정한 수치로 요약할 수는 없습니다.

이것은 공학자들에게 고속 Micro-Coax 케이블이 일반적인 통전 테스트만으로는 충분하지 않은 이유입니다. I-PEX가 CABLINE®-CAL 제품 상세 정보에서 제공한 고속 테스트 조건 중 하나는 AWG #40 Micro-Coaxial Cable, 45Ω, 100mm 길이, GSSGSSG 핀 할당입니다. 이를 통해 고속 전송 관련 테스트를 수행합니다. 이는 고속 응용 프로그램에서 케이블 본체의 저항 및 신호 완결성 설계가 중요한 요소임을 의미합니다. 케이블이 강제로 구부러지거나 지역적으로 평평하게 눌리거나 장기적으로 기계적应力를 받을 때, 공학자는 신호 완결성에 미치는 잠재적 영향을 더욱 주의해야 합니다.

따라서 실제 장치 설계에서는 매우細은 동심도 케이블의 구부림이 단순히 "구부림이 가능한가"라는 문제가 아니라, 구부림 위치, 구부림 반지름, 고정 방식, 라인 공간, 케이블 길이 및 고속 신호 요구를 종합적으로 고려해야 합니다. 특히 300MM와 같이 장치 내에서 장거리 배선이 필요한 케이블에 대해서는, 설계 과정에서 여러 번의急커브가 존재하면 합리적인 라인링과 고정 방식을 통해 케이블에 과도한 기계적 스트레스를 발생시키지 않도록 해야 합니다.

구매 인사의 관점에서 이 점도 매우 중요합니다. 구매 대체 라인 셋을 선택할 때, 단순히 "40PIN, 300MM, 40AWG" 등 몇 가지 키워드만으로 비교하는 경우, 라인 셋 구조, 콘넥터 모델, 출선 형식 및 실제 신호 응용 환경을 무시하면, 크기는 표면적으로 같지만, 조립 또는 신호 성능 검증 단계에서 문제가 발생할 수 있습니다. 따라서 대체 라인 셋 평가는 "스펙 맥밍"에서 더 이상 "응용 조건 맥밍"으로 확장되어야 합니다.

3. 선택형과 호환 및 대체 사항 참고 및 제안: 모델 매칭에서 완전한 라인 스킨 매칭으로 이동

대한 I-PEX 83003-100B-01-D-의 대체 개발을 위해, 공학자는 먼저 원래 제품의 기본 구조를 확인하는 것이 좋습니다: 40PIN, 0.4mm Pitch, 40AWG Micro-Coaxial Cable, 300MM 길이, 1-1 구조. I-PEX 공식이 공개한 CABLINE-CAL 평가 전선에서, 40PIN 1-1 구조는 또한 83001-100B-01-D(100mm), 83002-100B-01-D(200mm) 및 83003-100B-01-D(300mm)을 포함합니다. 따라서 대체 모델을 확인할 때, 길이와 연결 구조 모두 모델 인식 조건 중요한 요소입니다.

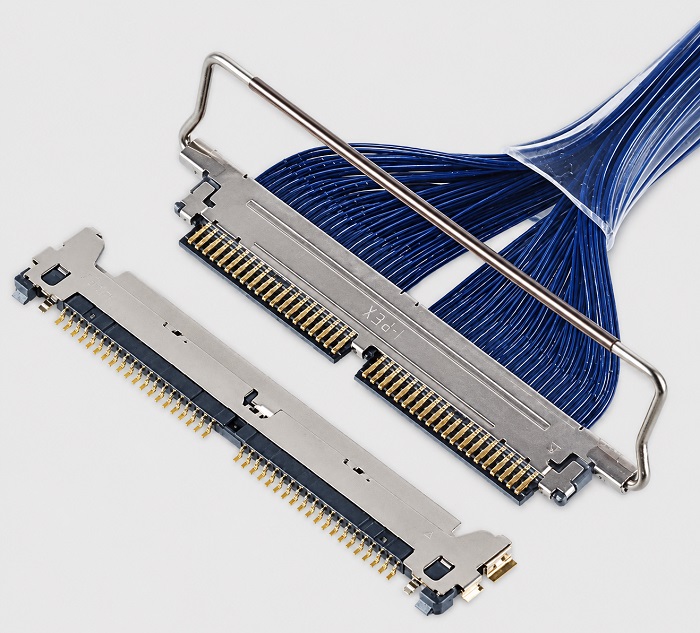

커넥터 측면에서는 20777-040T-01 관련 구조와对应的 40PIN CABLINE-CAL 인터페이스 시스템을 중점적으로 확인해야 합니다. I-PEX 공식 추천 부품 번호에서는 20777-040T-01 이라는 40PIN Plug Housing이列出되었으며, 또한 40PIN Plug Cable Assembly 20728-040T-01, 40PIN Plug Shell 3298-0401, 40PIN Plug Lock Bar 3300-0401 및 40PIN Receptacle 20729-040E-02이列出되었습니다. 따라서 실제 대체 프로젝트에서는 단일 플라스틱 Housing 모델만 확인하는 것에 그치지 않고, 전체 커넥터 구성 요소, PCB 측 인터페이스 및 케이블 조립 크기를 함께 확인해야 합니다.

프로젝트에서 신호 전송 요구가 높다면, 원래 케이블이 실제로 사용하는 저항과 신호 환경에도 주의해야 합니다. CABLINE-CAL 공식 고속 테스트 자료는 AWG40 Micro-Coax, 45Ω, 100mm 및 GSSGSSG의 테스트 조건을 사용하고 있으며, 40Gbps/lane PAM3를 참고 전송 능력으로 제공하고 있습니다. 이들은 I-PEX가 이 연결 기판 플랫폼을 위해 제공하는 참고 자료로, CABLINE-CAL 연결기가 사용된 모든 300MM 케이블이 모든 시스템에서 동일한 전송 성능을 직접 달성할 수 있다는 것을 의미하지는 않습니다. 따라서 구체적인 대체 프로젝트는 실제 전선 구조, 길이, Pin Assignment 및 시스템 테스트 결과를 기반으로 확인해야 합니다.

구매자에게는 I-PEX 83003-100B-01-D, 40PIN, 40AWG, 300MM, 1-1, 20777-040T-01을 중심으로 한 요청가격 및 기술적 의사소통의 핵심 인식정보로 사용할 수 있습니다. 이를 통해 케이블 도면, 콘넥터 상호작용 관계, 전선 저항, 출선 방향, 꿈끝 요구 및 샘플 검증 조건을 추가로 확인할 수 있습니다. 이와 같은 구매 방식은 단순히 외관이나 길이에 따라 "유사한 케이블"을 찾는 것보다 고속 전자 장비에서의 대체 응용에 더 적합합니다.

우리 회사는 I-PEX 83003-100B-01-D 호환 대체 라인 셋 솔루션을 제공할 수 있습니다. 우리는 극細 동轴 케이블 생산 제조에 집중하고 있으며, 고객이 제공하는 원장 모델, 설계도, 콘넥터 규격, PIN 수량, 원단 AWG, 길이 및 실제 조립 요구 사항을 기반으로 호환 대체 사업 개발을 진행합니다. I-PEX 83003-100B-01-D 대체 공급 솔루션을 찾는 기업 고객은 구체적인 장비 구조 및 응용 요구 사항을 중심으로 기술 확인을 추가로 진행할 수 있습니다.

第四、공정과 구매를 위한 매우细细한 동심계 광선 조직 제조 계획: 소형화, 빠른 전송 및 조립 요구사항을 고려

제품 본체를 보면 I-PEX 83003-100B-01-D의 핵심 특징은 CABLINE-CAL 시리즈, 40PIN, 0.4mm Pitch, 40AWG Micro-Coaxial Cable, 300MM, 1-1 구조로 요약할 수 있습니다. 또한 20777-040T-01 이라는 40PIN Plug Housing과 함께 사용됩니다. I-PEX 공식 자료에 따르면 CABLINE-CAL은 0.4mm 간격, 0.73±0.07mm 결합 높이, 40PIN 규격 및 기계적 잠금 장치等特点을 가지고 있으며, Micro-Coaxial Cable은 AWG38/40/42/44을 지원하며, 공식 자료에서 제공하는 콘넥터 작업 온도 범위는 -40℃～+85℃입니다. 좁은 공간에서 고속 신호 연결을 필요로 하는 장치에 대해서는 이러한 구조가 고밀도 내부 배선에 대한 소형화된 연결 솔루션을 제공할 수 있습니다.

극세한 동轴 케이블 복합 업체에게는, 단순히 '케이블을 콘넥터에 연결하는 것' 이 아니라, 극세한 레일러 처리, 끝자리 가공, 콘넥터 조립, 케이블 길이 제어, 고정 및 정리, 제품 일관성 등 여러 제조 단계를 해결해야 합니다. 특히 40AWG와 같은 극세한 규격에서는, 케이블이 생산, 조립, 최종 장비 사용 과정에서 불필요한 기계적 손상을 피하고, 실제 응용에 맞게 라인 및 절곡 구역을 설계해야 합니다. 고속 신호 응용에서는, 대체 케이블과 원래 장비 간의 상호 맞춤성을 실제 테스트를 통해 확인해야 합니다.

공학자들에게는, 호환 대체 라인 셋을 선택할 때, 기계적 크기, 전기 성능, 커넥터 매칭 및 실제 구기 라인 조건을 동일한 검증 체계에 두어야 합니다. 구매자들에게는, 공급자가 정말로 매우細은 동심자 케이블을 안정적으로 제조할 수 있는지 확인하는 것이 중요합니다. 단순히 외관이 유사한 커넥터나 케이블을 제공할 뿐만 아니라. 제품 모델, 커넥터, 전선 규격, 길이 및 실제 사용 요구 사항이 완전히 일치할 때만, 대체案이 후속 샘플 검증, 시제 생산 및 대량 도입에 더 유리합니다.

I-PEX 83003-100B-01-D는 40PIN, 40AWG, 300MM, 1-1 구조의 CABLINE-CAL 극细则파동�vă极细 동축선 껍질입니다. 고속 신호 응용 시 극细则파동쓰 동축선이 구부릴 때 내부 지리적 구조 변화로 인해 전도성 연속성과 신호 일관성에 영향을 미칠 수 있으므로, 공학 설계와 대체 구매 시 “연결이 통하는가”에만 집중하지 말고, 껍질 구조, 구부릴 방법, 콘넥터 매칭 및 실제 고속 신호 확인에도 주의해야 합니다. 저희 회사는 I-PEX 83003-100B-01-D와 호환된 대체 동축선 껍질 설계를 제공하며, 40AWG 극细则파동쓰 동축선, 40PIN 연결 구조, 300MM 길이 및 실제 장비 응용 요구 사항을 기반으로 고객에게 해당 극细则파동쓰 동축선 대체 제조 서비스를 제공합니다.

저는【7A전자네트워크】, 전문적으로 매우細한 동심축 케이블 및 부속 단자, 판단 단자를 생산합니다. 기술 평가나 프로젝트 협력이 필요하시면 다음과 연락 주세요: 장经理18913228573(위ixin동호)
