Phân loại：와이어 하니스 어셈블리
14Pin、AWG40与1-1线序：엔지니어와 구매자를 위한 제품 규격 설명

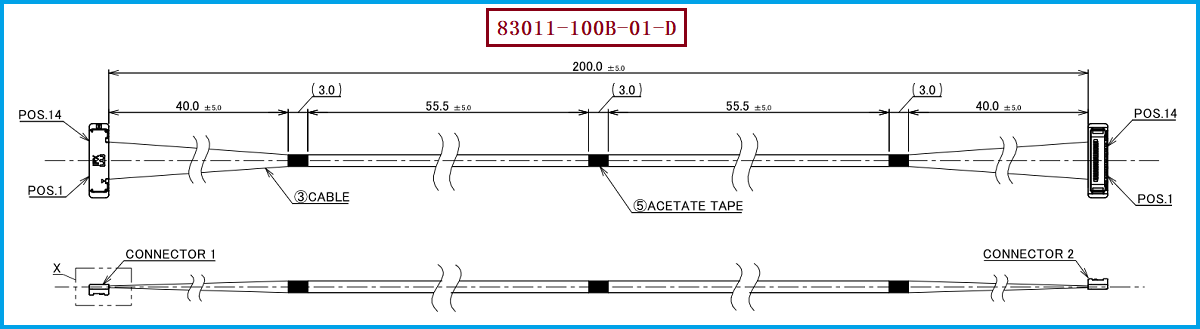

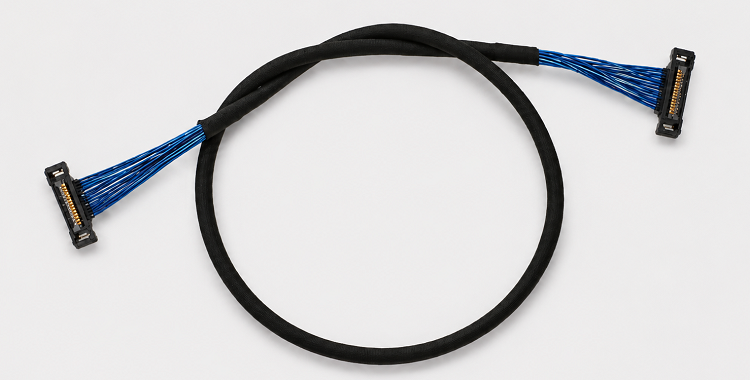

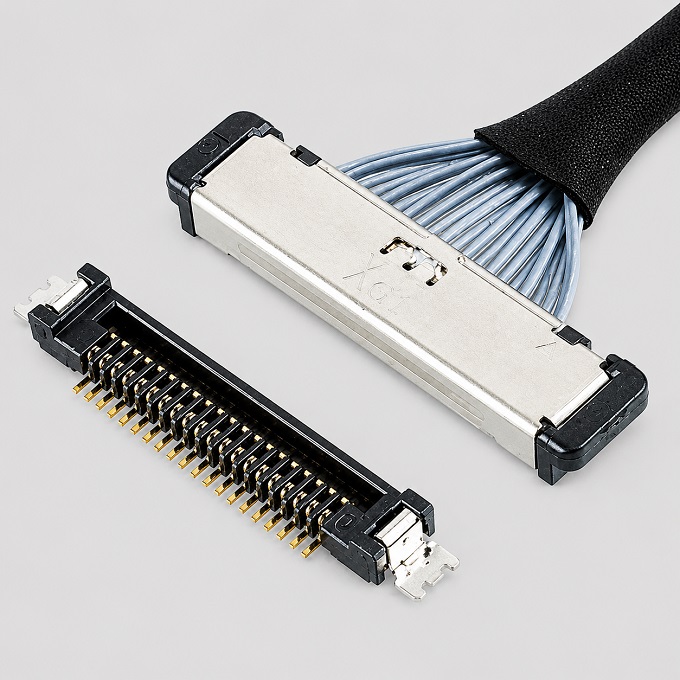

컴퓨터 노트북, 얇은 디스플레이 장치, 고속 촬영 모듈 및 공간 제한된 전자 장치 내부에서 고속 신호 라인 배선은 전기 성능 요구 사항을 충족해야 하며, 연결기 크기, 전선 외경, 배선 공간 및 대량 생산의 일관성을 고려해야 합니다. 이번에 소개하는 I-PEX CABLINE-SS 14Pin 극细同轴线束는 제품 재고 번호 I-PEX 83011-100B-01-D로, 공정도면에 따르면 라인 길이는 약 200mm입니다. 14개 Micro-Coaxial Cable을 사용하며, 전선 규격은 AWG #40, 50Ω, 파란색 극细同轴线으로, 양 끝은 해당 CABLINE-SS 14Pin 연결기 구조를 사용하며, 라인 위치는 1-1로 정의되어 있습니다. 즉, Pin 1은 Pin 1에, Pin 2는 Pin 2에, 그리고 Pin 14까지 순차적으로 일치합니다. 공학자들에게 이러한 매개변수는 PCB 단자 인터페이스 매칭, 신호 경로 설계 및 전체 배선에 직접 관련이 있습니다. 구매 담당자들에게는 제품 재고 번호, Pin 수, 라인 길이, AWG 규격, 저항 및 라인 순서는 공급 업체 견적, 샘플 확인 및 대체 재료 확인 시 반드시 확인해야 할 기본 조건입니다. 이 라인 배선이 사용하는 전선 단자 모델은 20373-R14T-06로, CABLINE-SS 14Pin Plug Housing에 belongs합니다. I-PEX 공식 자료에 따르면, CABLINE-SS는 0.4mm 간격, 직각 삽입 구조를 사용하며, AWG40 등 Micro-Coaxial Cable을 지원합니다.
绝缘层두께는 왜 초细则同心선의 저항 안정성에 영향을 미칠까요? – 공학 설계에서 무시할 수 없는 핵심 요소
고속 초细则성 동轴선에 대해서는, 점막은 단순히 "절연"과 "보호"의 역할을 담당하는 것이 아니라, 전송 구조의 전기적 파라미터 형성에도 참여합니다. 간단히 말해서, 동轴선의 특성 저항은 중심 전도체 크기, 점막 재료의 점전비 특성, 점막의 기하학적 크기, 그리고 방호층과 중심 전도체 간의 상대적 위치와 관련이 있습니다. 점막 두께가 변할 때, 중심 전도체와 외부 방호 구조 간의 거리도 변하게 되며, 이는 단위 길이 전기용량, 전기장 분포, 그리고 특성 저항의 변화를 초래할 수 있습니다. 초细则 동轴선의 경우, 전체 크기 자체가 매우 작기 때문에, 점막 크기에 대한 제조 변동이 조금이라도 발생하면 저항 일관성에 더 큰 영향을 미칠 수 있습니다. 따라서, AWG #40, 50Ω와 같은 초细则 고속선材의 제조 과정에서, 점막 재료 자체의 점전비 상수 안정성, 점막 두께 일관성, 둥근도, 그리고 중심 전도체와 방호층의 동심도를 종합적으로 제어해야 합니다. 공학자들에게는, 단순히 "점막이 두껍다면 좋다"나 "얇다면 좋다"는 것을 추구하는 것보다는, 목표 저항, 선材 외경, 재료 점전비 특성, 그리고 커넥터 구조를 매칭 설계하는 것이 필요합니다. 구매자들에게는, 공급자가 이러한 핵심 크기를 지속적으로 안정적으로 제어할 수 있는지에 주의해야 하며, 선材 외관과 단순한 가격만을 비교하는 것은 아니어야 합니다. 강조해야 할 것은, 이 문서에서 설명된 점막 두께와 저항 간의 관계는 초细则 동轴선의 일반 전송선 원리에 해당하며, I-PEX 83011-100B-01-D 도면에서 발표된 점막 두께 파라미터가 아닌 것입니다.
제3장: 고속 신호 일관성에서 보면 83011-100B-01-D: 극細 동轴线束 제조의 일관성이 왜 중요한가?
I-PEX 83011-100B-01-D와 같은 14Pin 극細 동심선 케이블은 단순히 두 끝을 연결할 수 있다는 점뿐만 아니라, 각 채널이 규정된 구조, 전선 순서, 전기 조건을 유지해야 한다는 점에서 공학적 가치가 있습니다. 이 모델은 AWG #40, 50Ω Micro-Coaxial Cable을 사용하며, 1-1 방식으로 대응 연결되어 있어 실제 대체 제조 과정에서 전선 저항, 길이 일관성, 끝 부분의 표면 처리 및 압착/연결 품질, 콘넥터 조립 위치, 케이블 고정 및 전체 완성품 크기에 동시에 주의해야 합니다. I-PEX는 CABLINE-SS 시리즈를 고속, 소형화 극細 동심선 콘넥터로定位하고 있으며, 공식 자료에서 제공하는 시리즈 고속 성능은 AWG40, 45Ω Micro-Coaxial Cable, 100mm 길이의 테스트 조건을 사용하고 있으며, 제품을 최대 16 Gbps/Lane의 고속 데이터 전송 애플리케이션으로定位하고 있습니다; 이는 콘넥터 시리즈의 공식 성능 자료이지만, 83011-100B-01-D 이러한 특정 케이블料号的 독립적인 테스트 속도와는 동일하지 않습니다. 따라서 국산 대체나 호환 대체를 위해,原图纸의 기계적 크기, Pin 정의, 전선 규격 및 저항 요구 사항을 기반으로 실제 샘플을 통해 통로, 점막, 저항 및 고속 신호 일관성을 검증하는 더 합리적인 공학적 방법을 사용해야 합니다. 구매 부서에 있어서는,报价뿐만 아니라, 공급업체가 AWG40 극細 동심선 케이블을 일관성 있게 대량 제조할 수 있는 능력과 원형號의 구조 및 규격에 따라 샘플을 확인할 수 있는지에 주의해야 합니다. 우리 회사는 I-PEX 83011-100B-01-D 호환 대체 케이블 솔루션을 제공하며, 고객이 제공하는 도면, 샘플 또는 특정 애플리케이션 요구 사항에 따라 14Pin, AWG40, 50Ω, 200mm 및 1-1 전선 순서 등 주요 규격을 대응 개발 및 제조 생산하며, 공학 검증 및 대량 구매에 호환 대체 선택을 제공합니다.
4. 선택 및 호환 및 대체 사항 참고 및 조언: 모델 확인에서 대량 구매까지
사항工程师이나 구매 담당자가 I-PEX 83011-100B-01-D와 상호 보완되거나 대체 제품을 찾고 있다면, 먼저 연결기 플랫폼 및 Pin 수가 일치하는지 확인하고, 전선 규격, 저항, 길이 및 라인 순서를 확인하는 것이 좋습니다. 이 모델의 핵심 인식 조합은 CABLINE-SS 14Pin + 20373-R14T-06 + AWG #40 + 50Ω + 200mm + 1-1로 요약할 수 있습니다. I-PEX 공식 자료에 따르면, CABLINE-SS 시리즈는 10, 14, 20, 30, 32, 35, 40, 50Pin 등 다양한 규격을 제공하며, 14Pin 플러그 하우징에는 20373-R14T-06이 포함되어 있기 때문에, 대체 선택 시 "14Pin 초细则 동기주파수 케이블"만으로 간단하게 일치시키는 것은 충분하지 않습니다. 대신 연결기 모델 및 구체적인 전선 구성이 일치하는지 추가로 확인해야 합니다. 구매 담당자의 경우, 원래 공급망이 기간, 가격, MOQ 또는 공급 안정성에 문제가 있을 경우, I-PEX 83011-100B-01-D를 목표 모델로 하여 대체 공급 업체와 "一对一口수"로 규격을 확인할 수 있습니다. 공학자의 경우, 대체 샘플 단계에서 기계적인 호환성, Pin-to-Pin 라인 순서, 전도 및 절연 성능, 저항 일치성 및 실제 고속 신호 표현을 주로 확인하고, 대량 구매에 대한 결정을 내릴 것을 권장합니다. 우리 회사의 초细则 동기주파수 케이블 제조 능력은 이 모델에 대한 상호 보완 대체 개발을 수행할 수 있으며, I-PEX 83011-100B-01-D와 상호 보완되는 전선 블랙본 제공을 통해 고객이 기존 장비 구조 및 인터페이스 요구사항을 기준으로 샘플 검증 및 후속 대량 생산 연결을 지원할 수 있습니다.
83011-100B-01-D는 14Pin, AWG #40, 50Ω, 1-1선순서 및 CABLINE-SS 커넥터 구조를 핵심 기능으로 하는 매우細은실타입 동轴선 복합제품입니다; 고속, 소형화된 전자 장치에서 안정적인 선재 구조와 제조 일관성은 커넥터 본체와도 같이 중요하며, 점도 두께와 그 일관성은 동轴 전송 구조의 안정성을 영향을 미치는 중요한 요소 중 하나입니다. 신뢰할 수 있는 대체 공급업체를 찾는 공학자와 구매담당자에게는 “모델 대응”에서 “규격 대응, 구조 대응, 성능 검증 대응”으로 나아가야 더 안정적인 매우細은실타입 동轴선 복합제품 대체 방안이 됩니다.
저는【7A전자넷】, 우리는 eDP, MIPI, USB3.X/4, LVDS 등 고속 극細 동축선 케이블의 맞춤형 제작 및 상호 운용 대체 서비스를 전문적으로 제공합니다. 기술 지원이 필요하시면 이영经理에게 연락 주세요:18013280527(위챗동호).
