고주파 전송에서 매우細은 동심축선의 손실 제어 전체 분석

고속 통신과 미니ature 전자 장치의 발전으로 인해, ** ultra-fine coaxial cable **는 구조가 간결하고 방해받지 않으며 전송 성능이 안정적이어서 고주파 신호 간의 연결 시나리오에서 널리 사용되고 있습니다. 그러나 전송 주파수가 지속적으로 증가함에 따라, 신호 손실은 시스템 성능에 영향을 미치는 중요한 요인이 되었습니다. ultra-fine 전선의 가벼움과 유연성을 유지하면서 고주파 손실을 효과적으로 제어하는 것은 기술자들이 중점적으로 고려하는 문제입니다.

일、손실의 주요 원인
插入損失
극細 동轴선의 중심 전도체 직경은 매우 작으며, 신호 주파수가 증가함에 따라 전류는 전도체 표면에 집중되어(피부 효과) 실제 전도면적이 줄어들어 전송 손실이 증가합니다. 또한, 케이블이 길수록 신호 감소가 더 두드러집니다.
2. 반사損耗과 저항 불일치
在高주파수 시스템에서 동轴线와 연결기나 인터페이스의 저항이 일치하지 않으면 반사 신호가 발생하여 전력 손실과 파형 변형이 발생합니다. 전체 라인 저항이 일치하는 것을 보장하는 것은 반사 손실을 줄이는 중요한 조치입니다.
3. 전기기계적 방해(EMI)와 순환 방해
매우細은 동심원형 광섬유는 일정한 차단 능력을 가지고 있지만, 차단 설계가 잘못되면 외부 전자기적 노이즈나 인접한 광섬유 간의 간섭이 신호 안정성에 영향을 미칠 수 있습니다. 특히 차량, 산업 등 복잡한 환경에서 전자기적 방해 문제가 더욱 두드러집니다.
4. 방사능 및 방호가 부족합니다
고주파 상태에서, 방전막의编織밀도가 부족할 경우 방사 손실이 발생할 수 있습니다. 알루미늄箔 또는 다층 복합 방전 구조를 사용하면 신호 완전성을 显著히 개선하고 에너지 유출을 효과적으로 억제할 수 있습니다.

두 번째, 손실을 줄이는 효과적인 방법
1. 선호 전도체와 절연재료
저항도가 낮은 전도체(무산소銅이나 은화성銅 등)를 사용하여 전도체 손실을 줄일 수 있습니다; 저介质 손실绝缘 재료(PTFE나 발포 polyethylene 등)를 선택하여 매질의 에너지 흡수를 줄여 신호 전송 효율을 높일 수 있습니다.
2. 방해 구조 설계를 강화합니다
多层屏蔽（编织+알루미늄 테이프 조합）은 방해신호 방어 성능을 강화하는 것 이외에도 유연성을 유지하면서 전자기 상호작용성을 개선할 수 있습니다.
3. 선 길이와곡률 반지름을 합리적으로 제어하십시오.
在线로 설계할 때, 전송 경로를 단축하여 케이블의 최소 구면 반경을 따르면, 삽입 손실과 구조 변형에 의한 저항 차이를 효과적으로 줄일 수 있습니다.
4. 정밀 단결과 저항 매칭
고주파 시스템은 연결 공정에 매우 높은 요구사항을 가지며, 정확한 라인 벗기기, 압착 및 말끔 공정을 통해 전체 루프 저항의 연속성을 보장하고, 반사와 standing wave 문제를 원천적으로 줄이는 것이 필요합니다.
5. 다핵 유연한 케이블 모듈 합성
다른 미니ature 동심축 케이블을 합리적인 구조로 조합하면 저감소율을 유지하면서 추가로 공모 모드 방해를 억제하고 신호 안정성을 향상시킬 수 있습니다.
6. 공모 노이즈와 지면 방해 억제
铁氧体磁环이나 균형-불균형 변환기(Balun)를 시스템 설계에 추가하면 공모선 干扰를 효과적으로 줄이고 고주파 신호 전송의純정도를 높일 수 있습니다.

고주파 전송 환경에서 매우細은 동심선 구조의 손실 제어는 시스템 공학 사업으로, 재료, 전기 설계 및 공정의 협력이 필요합니다. 전도체 구조 최적화, 방호 강화, 저항 매칭을 철저히 통해 케이블의 미니아이화 장점을 유지하면서 안정적이고 저손실의 고속 신호 전송을 실현할 수 있습니다.

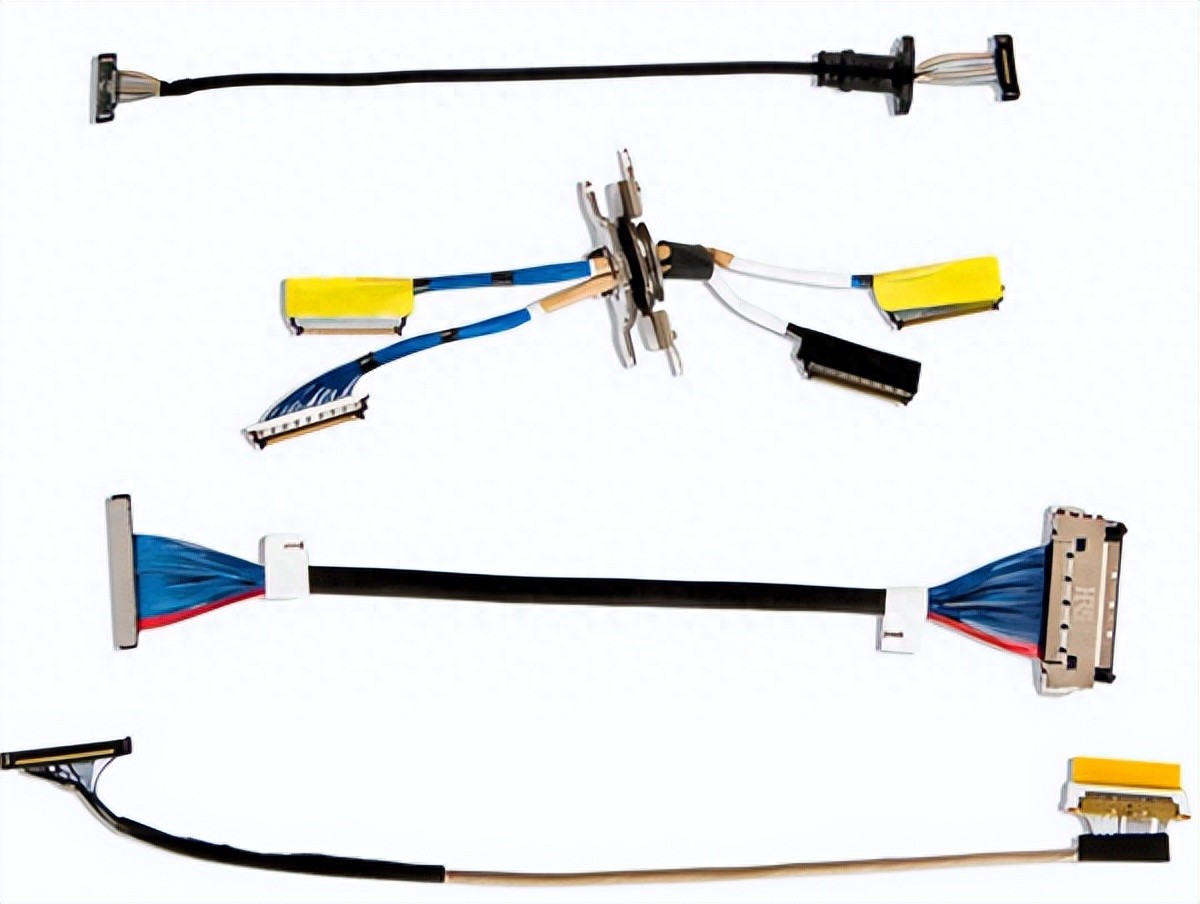

저는수저우 훙성원 전자, 고속 신호 라인 밧줄과 매우細은 전자파 복합선의 맞춤형 설계와 제작에 집중하고 있으며, 고객에게 높은 신뢰성을 가진 고속互连 솔루션을 제공하는 데 힘쓰고 있습니다. 기술 지원이나 맞춤형 계획이 필요하시면 연락 주세요:윤 경리 18913280527(위챗과 동일한 번호)。
