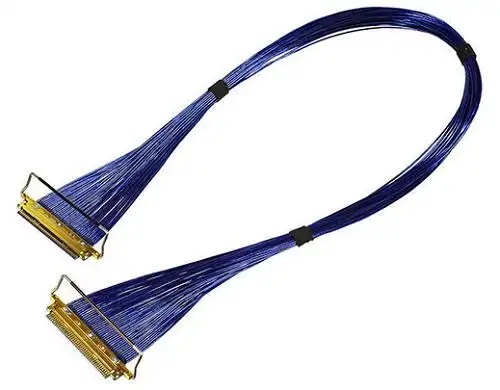

극细 동축선(미크로 코어싱럴 케이블)은 우수한 유연성, 방호성, 그리고 매우 얇은 구조를 가지고 있어 스마트폰, 노트북, 차량용 시스템, 의료 장비 등 가볍고 얇은 전자 제품에 널리 사용되고 있습니다. 그러나 이러한 고속 고주파 신호 환경에서 신호 완전성을 유지하고 반사와 방해를 줄이기 위해 "저항 매칭"은 반드시 필요한 핵심 기술이 됩니다.
일、저항 매치는 무엇인가요? 왜 그렇게 중요한가요?
전자 장치에서 신호는 케이블, 콘넥터, PCB 라인 및 터미널 모듈과 같은 여러 경로를 거쳐 이동합니다.
이 경로의 저항 값이 일치하지 않으면, 신호는 저항突变점에서 반사와 반 hồi가 발생하여 신호 일관성이 저하되고,波形 변형, 속도 감소로 이어질 수 있으며, 심지어 통신 실패가 발생할 수 있습니다. 간단한 비유를 들어보면,水管 안에서 흐르는 물줄기가 갑자기細어지거나 두꺼워지면, 그 부분에서 물결이나 반류가 발생합니다. 전자 신호의 전송은 이와 유사하게, 저항 불연속 위치를 만나면 신호 반사가 발생합니다.
이차항 매칭 값은 어떻게 결정할 수 있습니까?
보통의 신호 전송 저항 표준은 50 Ω(단면)과 100 Ω(차단)입니다.
예시:
• HDMI、USB、LVDS 등 분극 신호는 일반적으로 100 Ω를 사용합니다.
•射频信号常用50Ω。

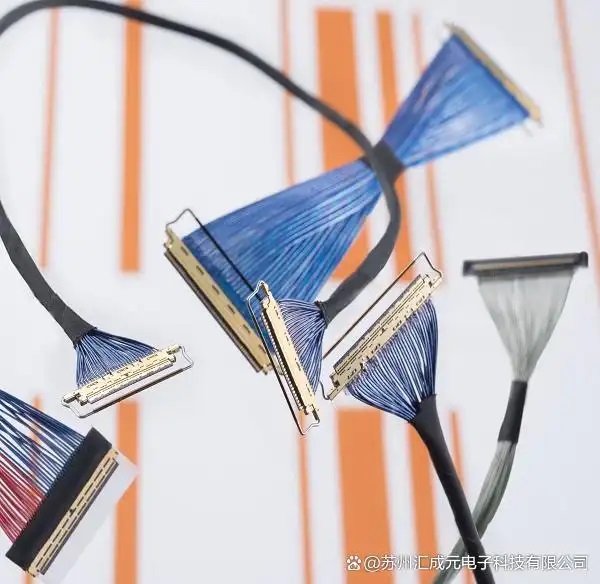

미크로 코아크실 케이블의 저항은 일반적으로 50 Ω로 설계되며, 주로 전도체 지름, 점성층 두께 및 중앙핵 상수를 통해 제어됩니다. 미크로 코아크실 케이블의 지름이 매우 작고 구조가 정밀하다는 점에서, 일반적인 코아크실 케이블보다 저항 일관성을 유지하기가 더 어렵습니다. 특히 커넥터 플러그 기계적으로 연결된 부분에서 저항突变점이 쉽게 형성됩니다. 따라서 우수한 커넥터와 높은 정밀도 제조 공정이 매우 중요합니다.
세、저항 매칭을 어떻게 실현할 수 있을까요?
为确保micro coaxial cable线束的阻抗一致性，以下几个方面的措施需要采取：
1. 选择合适的同轴电缆材料
2. 控制电缆的制造公差
3. 使用精确的阻抗匹配元件
4. 进行电缆的阻抗测试和调整
5. 保持电缆的整洁和固定
• 케이블 구조 파라미터 제어 - 전도체 지름과 중간 재료의 정밀 설계 포함
• 커넥터 테이프 배치 최적화 – 테이프 간의 부합 및 전기저항 변화를 줄입니다.
焊接 / 압착 공정 일관성 — 각 라인의 접촉 안정성을 보장합니다.
• 케이블 가공 제어 - 적절한 곡률 반경과 길이 여유가 저항 변화를 효과적으로 방지할 수 있습니다.
值得一说的是，I-PEX 20454-240T는 고주파 micro coaxial cable을 대상으로 접점 구조를 최적화하여, 저항 변화점을 효과적으로 줄이고, 신호 일관성을 显著提升했습니다.

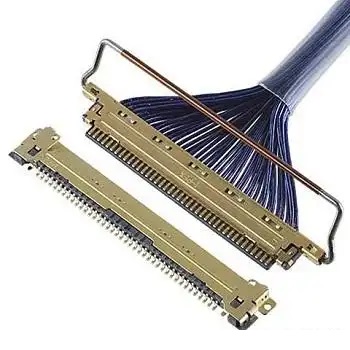

네, I-PEX 20454-240T 커넥터 소개
• 시리즈 정위치: I-PEX CABLINE®-VS 시리즈에 속하며, VESA 표준에 맞추어, 노트북 디스플레이 패널 등 고주파 신호 응용 프로그램을 위해 특별히 설계되었습니다.
• 인터페이스 스펙: 20/30/40/50핀 다양한 행렬(플러그 하우징 호환 가능)。
• 전송 성능: 단일 채널 속도는 20 Gbps에 달하며, USB4 Gen3, Thunderbolt 4, PCIe Gen4, eDP HBR3 등의 고속 프로토콜과 호환됩니다.
• 케이블 호환성: AWG #38 ~ #46 극미나소동심주선과 호환, 표준 저항 50 Ω, 일부 모델은 45 Ω 제공 가능.
타입 애플리케이션: 노트북 디스플레이, 차량 영상 모듈, VR/AR 헤드셋, 의료 영상 장비 등 공간과 신호에 높은 요구가 있는 경우.
고해상도 디스플레이, 차량용 전자 및 VR/AR 등 고속 애플리케이션의 보급에 따라 micro coaxial cable과 고품질 커넥터의 저항 매칭이 점점 더 중요해지고 있습니다. I-PEX 20454-240T와 전문적인 라인 밸런스 공정을 선택하면 설계와 생산 위험을 줄일 뿐만 아니라 제품의 신호 완결성과 장기 신뢰성을 显著히 향상시킬 수 있습니다.

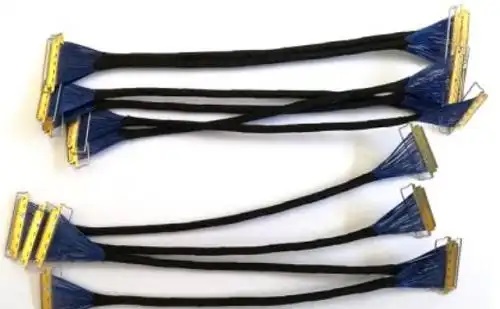

저는【칭저우제강푸정밀전자】입니다. 장기적으로 고속 신호 라인박스와 매우細한 동심선 박스의 설계와 맞춤형 제작에 집중하고 있습니다. 고객에게 안정적이고 신뢰할 수 있는 고속 연결 솔루션을 제공하는 데 전념하고 있습니다. 관련 요구 사항이나 더 많이 알고 싶으시면 연락 주세요:윤 매니저
