5G 통신, 의료 장비, 고급 영상 시스템 및 소비자 전자 제품이 지속적으로 작은 규모와 빠른 속도로 발전함에 따라, 신호 전송의 안정성과 방해받지 않는 능력이 매우 중요합니다. 이 추세에 따라, 매우細은 동심계 전선(Micro Coaxial Cable)은 우수한 고주파 전송 성능과 유연한 구조 설계를 바탕으로, 고주파 신호 시스템에서 필수적인 핵심 부품으로 자리 잡고 있습니다.
1.极细同轴线은 무엇인가요?

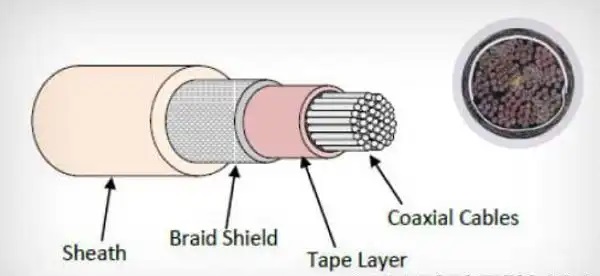

극초细则轴선 케이블(Micro Coaxial Cable)은 다층 구조의 방호가 강한 미니어처 고주파 전송 케이블입니다. 내부는 내전도체, 점성층, 부식층 및 외护套으로 구성되어 있으며 다음과 같은 장점을 가지고 있습니다:
体적 미적미, 유연성 높음, 좁은 공간 배선에 적응;
多层보호구조는 우수한 방해받지 않는 성능을 보장합니다.
저항 통제가 정밀하고 신호 감소가 매우 낮습니다.
이러한 케이블은 높은 밀도, 높은 주파수, 낮은 손실의 신호 전송 시나리오에 특히 적합하며, 노트북, 태블릿, 카메라 모듈 및 의료 영상 시스템 등 정밀 장비에 사용됩니다.
두 번째, 고주파 신호는 왜 매우細은 동심축 케이블을 필요로 하나?
고주파 신호는 전송 중 외부 전기 magneto적 간섭, 신호 반사 및 간섭으로 인해 신호 감소와 지연이 발생할 수 있습니다.
ultra-thin coaxial cable, with precise impedance control and efficient shielding design, can effectively reduce signal loss and ensure the integrity and stability of the signal during high-speed transmission. For example, in applications such as camera modules, display panels, and medical endoscopes, where signal clarity is extremely important, ultra-thin coaxial cables can maintain high fidelity and high stability of the transmitted signal.

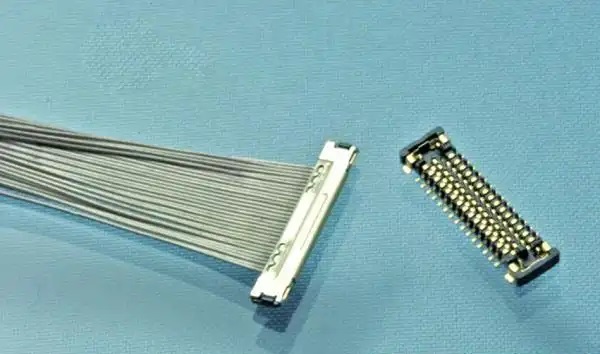

3. KEL XSLS 시리즈와 XSLS20-40 커넥터 소개
제품 정위

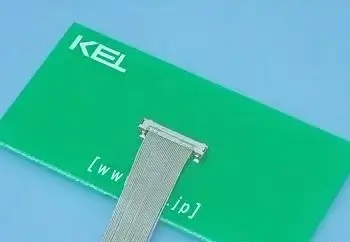

KEL XSLS 시리즈는 극細 미크로 동심자선 연결기로, 0.25 mm 간격 설계를 채택하여 스택 연결을 지원하여 PCB 공간을 크게 절약할 수 있습니다.
2. 크기 스펙스
스택 연결 높이: 단 1.44mm
연결폭: 약 3.05 mm
• 합성 길이: 0.31 mm
이 같은 초저상 구조는 고밀도, 작은 공간에 적합합니다.
3. 라인 디아맷릭 상호 운용성
AWG#42 / #44 / #46极细同轴线과 사용할 수 있으며, 최대 외경은 약 0.24mm로, 미니어처 장치 내부 배선에 쉽게 적합합니다.
4. PIN 설정
40PIN 플러그(케이블 측 플러그) 제공, 다핀 신호 연결 지원, 고주파 다채널 응용 프로그램 요구 사항 충족。
5. 자료와 구조의 장점
케이스: 스테인레스 스틸 니켈/금 래킹, 방사망 및 기계적 강도를 보장합니다.
• 찻가지: 파동열 일체 접착 기술을 사용하여 접착점의 신뢰성을 보장합니다.
• 다수의 접지점 설계로 접지 성능과 EMC 방해받지 않음을 향상시킵니다.
• 阻焊镍层有效地防止锡膏氧化和倒灌。
최상의 방해금지 설계와 정확한 구조제어로, 극초細 동심선은 고주파 통신 및 정밀 전자장비에서의 신호 전송 핵심이 되었습니다. 고품질의 KEL XSLS20-40 시리즈 커넥터와 함께 사용되면, 최소한의 크기와 공간 최적화를 달성뿐만 아니라, 고속 신호의 안정적인 전송과 신뢰할 수 있는 연결을 보장할 수 있습니다.

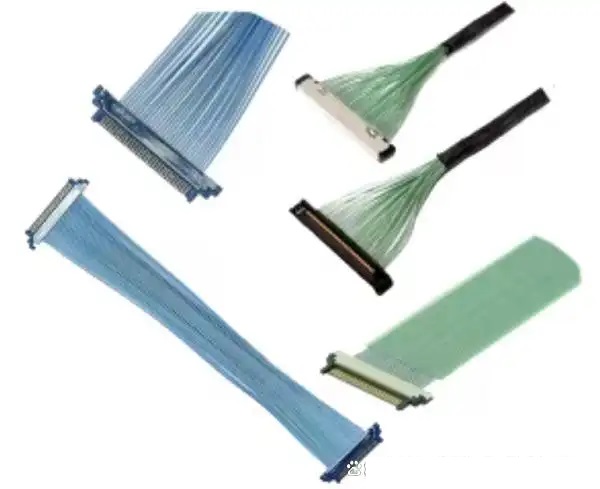

우리는 장기적으로 고속 신호 라인 밧줄과 매우 얇은 동轴 케이블의 설계 및 맞춤형 제작에 집중하고 있습니다. 고객이 안정적이고 신뢰할 수 있는 고속 연결 솔루션을 제공하기 위해 노력하고 있습니다. 관련 요구 사항이 있거나 더 알고 싶으시면 연락 주세요: 인经理
