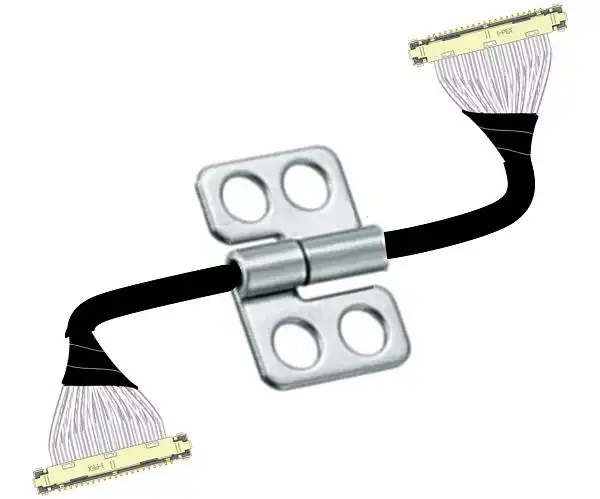

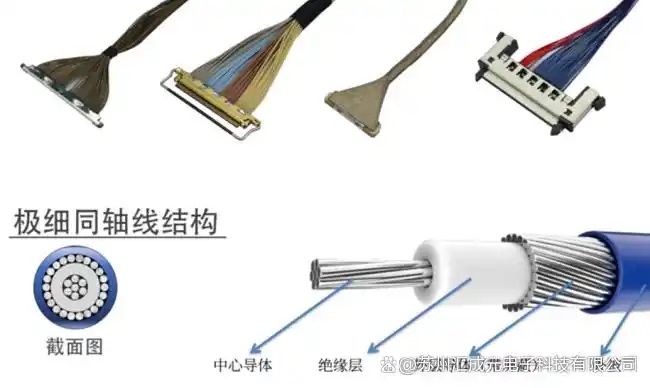

오늘날 고속 신호 전송 수요가 지속적으로 증가함에 따라, micro coaxial cable(극细则파선)은 고주파 저 손실, 방해받지 않음, 가벼운 무게와 유연성 등의 특성을 가지고 있어, 노트북, 태블릿 장치, 스마트폰 및 자동차 캠에 등 다양한 정밀 전자제품에 널리 사용되고 있습니다. 복잡한 환경에서도 안정적인 성능을 유지하기 위해, 전선은 공장에서 출하 전에 여러 가지 까다로운 검사를 받아야 합니다. 이 기사는 I-PEX 20532-030T-02 커넥터의 응용 사례를 바탕으로, 극细则파선 전선에서 일반적인 검사 항목과 판단 기준을 정리합니다.
1.极细同轴线束(micro coaxial cable) 일반적인 시험 사항 및 기준
外观점검
목적: 케이블 및 커넥터 외관이 이상이 없는지 확인합니다.
규준: 케이블 표면은 평滑하며, 젓기, 터치, 압박 상처, 외물, 더러움 등이 없어야 합니다; 스파크가 충분하며, 부족 스파크 및 누락 스파크가 없어야 합니다.
2. 연속성 검사(Continuity Test)
목적: 라인이 통로되는 것이 정상적이며, 개로 상태가 없도록 보장합니다.
표준: 전도저항≤1 Ω(또는 제품 설정 범위에 따라).
3.耐圧テスト（Hi-pot Test）
목적: 케이블의耐圧능력을 검증하고漏전이나 치열을 방지합니다.
표준: AC 300 V／0.5 mA／2 s, 시험 과정에서 전극 퍼짐이나 전극 접촉이 발생하지 않도록 합니다.
4. 접지电阻 검사(IR Test)
목적:导体 간의绝縁 성능이 표준에 맞는지 검사합니다.
규준:絶縁저항 ≥ 10 MΩ（시험 조건:DC 250 V／1분）。
5. 추진력 시험
목적: 연결기 insert 및 extract 힘이 설계 스펙에 일치하도록 확인하고, 콘넥터의 신뢰성을 보장하도록 합니다.
표준: I-PEX 20532-030T-02 제품 사양서에 따라 실행합니다.
6. 특성저항 측정
목적: 케이블이 전기 회로 시스템에서의 저항 일치를 검증하고, 신호 반사와 손실을 피하려고 합니다.
규준: 일반적으로 50 Ω ± 10%를 제어합니다. 구체적인 값은 고객이나 제품 사양서에 따릅니다.

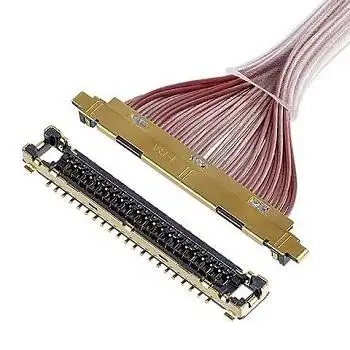

I-PEX 20532-030T-02 커넥터 소개
• 제품 시리즈: CABLINE®-UX II(미동심좌/이중축 연결기), 20532은 플러그 케이스 모델 번호, 030T-02은 30핀 T-02 카테고리를 나타냅니다.
추针수: 30。
• 피치: 0.25 mm。
• 케이블 호환성: #44/#46 AWG 및 더細한 micro coaxial 케이블에 맞춤형 설계。
• 신호 속도 지원: USB 3.1 Gen 1(5 Gbps)、V-By-One HS 1.4(4 Gbps)、eDP(2.7 Gbps)、MIPI 등 고속 차이 신호 시스템에 적용됩니다.
I-PEX 20532-030T-02은 마이크로 코아кс리얼 케이블을 최적화 설계한 고정밀 30핀 플러그 케이스로, 구조가 깔끔하고 신호의 완전성이 강하며 EMC 방사망 성능이 우수하고 환경친화적이라는 장점을 가지고 있으며, 고급 소비자 전자, VR/AR 헤드셋, 의료探头 및 산업 영상 장비 등 다양한 분야에서 널리 사용되고 있습니다.
高频저 손실, 가볍고 유연한 장점을 지닌 micro coaxial cable은 정밀 장비의 고속 전송을 위한 핵심 솔루션으로 자리 잡았습니다. I-PEX 20532-030T-02와 같은 고성능 콘넥터와 협력하여 시스템의 안정성과 신호 완전성을 효과적으로 향상시키는 것뿐만 아니라, 철저한 테스트 절차를 통해 제품의 장기적인 신뢰성 운영을 보장합니다. 각 항목의 통로, 저항, 지뢰 검사는 품질을 보장하는 중요한 단계입니다.
우리는 장기적으로 고속 신호 라인 백스와 극細 동심원 백스의 설계 및 맞춤형 제작에 집중하고 있으며, 고객에게 안정적이고 신뢰할 수 있는 고속 연결 솔루션을 제공하는 데 힘쓰고 있습니다. 관련 필요성이 있으시거나 더 알고 싶으시면 연락 주세요: 은经理
18913280527(위챗동호)。
