ultra-fine coaxial cable bundle is a very thin coaxial cable structure with a diameter typically between 0.2mm and 0.5mm, widely used inside micro-sized electronic products such as laptops, tablets, camera modules, smartphones, and 5G communication devices. Since this type of cable bundle often needs to be bent and twisted repeatedly inside the equipment, or even be in a dynamic motion state for a long time, the bending life (flex life) has become one of the important indicators to measure its quality and reliability.
첫째, 什么是折弯寿命？
백락寿命은 케이블이 지정된 구면 반지름, 주파수, 그리고 각도 조건 하에서 반복적으로 접시할 수 있으며, 항상 핵이 끊어지지 않고, 전선이 끊어지지 않고, 성능이 이상 없는 횟수를 말합니다.
일반적인 테스트 조건은 다음과 같습니다:
弯折半径:5mm;弯折角度:±90°;速度:60回/分。
• 판정 기준: 신호 일관성, 단락 없음, 창압력 안정성.
• 적格 기준: 구체적인 애플리케이션 씬과 전선 요구 사항에 따라 결정됩니다.
micro coax 케이블의 구부림 수명 표현
같은 시험 기준 하에서(φ5mm 꺽음 반지름, ±90° 각도, 60회/분 속도), 다른 품질의 micro coax 전선 블록의 꺽힘耐受성 차이가 명확하게 나타나며, 대략 다음 세 가지로 구분할 수 있습니다:
일반형 전선 배선
3000~5000번 접혀서 견딜 수 있으며, 일반 장치 내부 사용 요구를 충족합니다.
고柔性 라인 백
콘두르 런밍 구조를 최적화하고, 점도층의 유연도를 높이고, 방지망编织밀도를 강화함으로써 약 8000~12000번의 접는을 달성할 수 있습니다.
• 초고급 라인셋
다중 케이블을 사용한 매우細은銅선(예: 46AWG)、FEP 고성능 절연재료, 그리고 고밀도 레이어링 및 배선 구조를 사용하여, 의료 장비, 산업 자동화, 드론, 5G 고속 모듈 등 고급 시나리오에 일반적으로 사용됩니다. 실제로는 15,000번 이상의 굽힘에 견딜 수 있습니다.
세、접는 인생의 중요한 요인
• 전도체 재질 및 구조
다수 결합 초미세銅선(40AWG~46AWG)은 부드럽고, 절곡 성능을 효과적으로 향상시킬 수 있습니다.
•绝縁材料 선택
FEP, ETFE 등 고유연성 점도층을 사용하여 절반 표면력이 현저히 감소합니다.
블록레이어 설계
고밀도編織 구조는 내부를 효과적으로 보호하고 파열 위험을 줄일 수 있습니다.
케이블 커넥터와 기계 접합 공정
접点是 가장 쉽게 손상되는 부위로, 고급 연결기(예: I-PEX 20438-030T-01)와 함께 사용하고 정밀 접착 공정을 적용하여 전체적인 꺼짐耐药성을 강화해야 합니다.

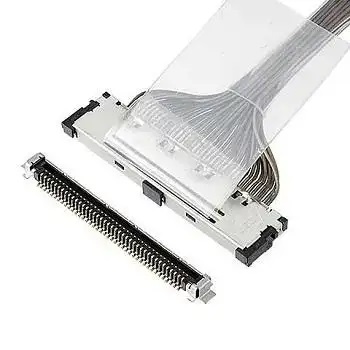

I-PEX 20438-030T-01 커넥터의 성능 表현
در سیستم کابل میکرو کوآکس، اتصالات هستهای برای تعیین استحکام سیگنال و طول عمر مکانیکی هستند.
I-PEX 20438-030T-01은 0.5mm pitch micro coax 케이블을 위해 설계된 고성능 소형 고속 연결기입니다.
제품 특징:
• 0.5mm극 ultra-fine 간격 설계, 최대한 공간 절약;
지원하는 고속 차이분 신호 전송, 속도는 8Gbps에 달합니다.
• 双錬扣結構，确保連接牢靠可靠；
• 터미널 구조 최적화, 신호 간섭 및 손실 줄이기.
끝말리짐 시험 성능:
I-PEX 20438-030T-01의 micro coax 케이블 모듈이 φ5mm의 구부림 半径에서 5000회의 반복 시험을 거쳐 이상 없이 통과했으며, 8000회 후에도 성능이 안정적이어 우수한 신뢰성을 보여주었습니다.
장치가 점차 얇고 빠르게 발전함에 따라 micro coax 케이블이 내부 배선의 중요한 트렌드가 되었습니다. 그 성능과 내구성은 전체 장치의 안정성과 수명을 직접 결정합니다. I-PEX 20438-030T-01과 같은 고품질 케이블과 커넥터를 선택하여 고柔性 micro coax 솔루션을 구성하면 제품이 얇고 빠르고 신뢰성 있게 되고, 더 나아가 고급 시장에서 돋보일 수 있습니다.
