과거 전자 제품이 얇고 작은 형태로 발전함에 따라, 매우 얇은 동심선 케이블(Micro Coaxial Cable)은 뛰어난 전기 성능, 유연성 및 방해 받지 않는 특성을 지니고 있어 고급 소비자 전자, 자동차 시스템, 의료 장비 및 산업 기기 등 다양한 분야의 핵심 전송 솔루션으로 자리 잡았습니다. 이러한 고성능 케이블의 사용에서, 콘넥터 선택은 전체 신호 시스템의 신뢰성과 안정성을 결정합니다. 본문은 매우 얇은 동심선 케이블의 구조적 특징을 깊이 있게 분석하고, Hirose DF81D-50P-0.4SD 콘넥터와의 효율적인 맞춤을 논의합니다.
첫째, 무엇이 극쁄은 동轴 케이블(Micro Coaxial Cable)인가요?

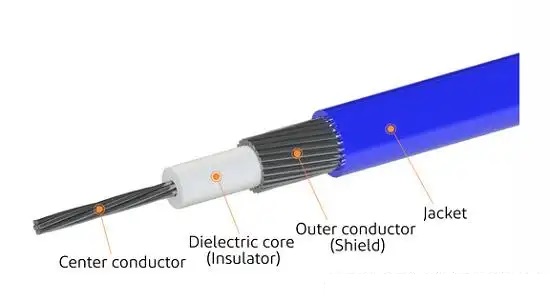

극쌍주파수선형 전선은 일반적으로 1.0mm 미만의 외경을 가진 고밀도 동轴구조 전선을 의미하며, 그 표준 구조는 다음과 같은 부분으로 구성됩니다:
• 센터 콘두ktor（Signal Core）：신호 전송을 담당하고, 전체 구조의 핵심 부분입니다.
• 绝縁층(Insulating layer)：전기隔離 제공, 전도도 일치 유지。
• 금속 방호층(Shield)：보통 엮은 것 또는 금속 필름으로, 전자기 방해를 효과적으로 억제합니다.
• 외护套층(Jacket)：기계적 보호와 유연성을 제공합니다.
由于其超细线径와 우수한 전자기 상호兼容성 덕분에, 매우細은 동심선이 고해상도 카메라 모듈, 태블릿 컴퓨터, 노트북 메인보드, 차량용 카메라 시스템 등 신호 일관성이 매우 중요한 응용 시나리오에서 널리 사용되고 있습니다.

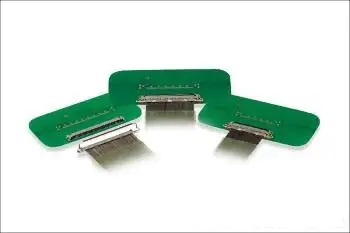

Hirose DF81D-50P-0.4SD: 극细细파 동轴线용 고성능 커넥션 솔루션 설계
هي로세 DF81D-50P-0.4SD یک اتصالدهنده پین به صفحه با فاصله 0.4 میلیمتری است که برای انتقال سیگنالهای سریع و کوچکسازی طراحی شده است و به طور کامل با چند رشته سیم میکرو تروکاریمناسب است. مزایای اصلی آن شامل موارد زیر است:
• 고밀도 디자인: 50핀 파이널 레이아웃, 다중 채널 고속 데이터 전송 지원;
소형화 포장: 0.4mm 피치 간격, 효율적으로 PCB 공간 절약;
고속 성능 지원: USB 3.0, 4K 비디오 전송 등 고속 애플리케이션을 충족합니다.
• 신뢰성 높은 고정 구조: 진동 저항 성과 밀봉 성능을 강화하여 연결 안정성을 보장합니다.
여러 가지 전선 규격과 호환됨: AWG 40/42/44/46 등 다양한 전선 지름의 미형 동轴선에 적합합니다.
이 설계로 DF81D 시리즈가 많은 고급 전자 장비 내부 연결 방안의 표준 구성 요소로 자리 잡게 되었습니다.

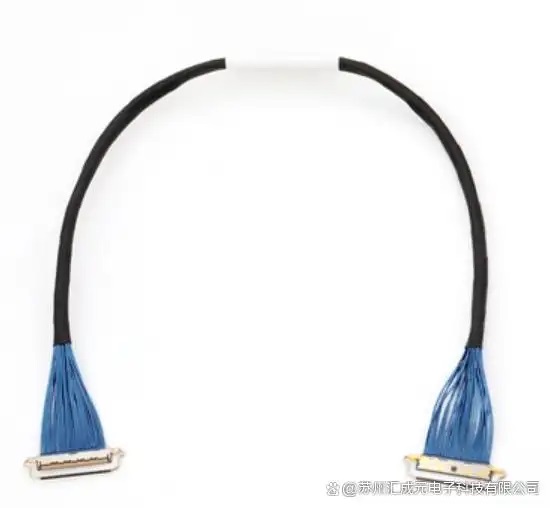

제3장: 애플리케이션 예제: 매우細은 동轴선로 + DF81D의 완벽한 협력
극細 동轴선 복합선은 그 우수한 신호 완결성과 유연한 라인 레이아웃 능력으로 인해 다양한 고정밀 응용에서 우수한 성과를 보이고 있습니다. Hirose DF81D-50P-0.4SD 콘넥터와 결합되면 전송 안정성과 구조 신뢰성이 더욱 향상되며, 다음 분야에서 널리 사용됩니다:
• 노트북 카메라 모듈 연결선
• 차량용 시각 시스템 고속 전송 라인
의료 영상 처리 장비 내부 연결
고급 패드뎁스 메인보드와 FPC의 정밀 연결
고밀도, 고속, 그리고 고신뢰성을 가진 이러한 조합 계획은 고급 전자 제품 내부 연결의 표준화 추세로 점점 더 자리 잡고 있습니다.
극細 동심자 케이블은 그 우수한 전송 성능과 가벼운 구조로 인해 전자 제품이 더 높은 통합도로 발전하도록 이끌고 있습니다. Hirose DF81D-50P-0.4SD는 마이크로 동심자 케이블을 위해 특별히 설계된 고성능 콘ector로, 이 목표를 달성하는 중요한 지원자입니다. 두 가지의 결합은 고급 장치에 더 안정적이고 빠르며 정밀한 내부 연결 솔루션을 제공합니다.
저는【칭저우제강푸정밀전자】입니다. 장기적으로 고속 신호 라인 블렌드와 매우細은 동심초선 블렌드의 설계와 맞춤형 제작에 집중하고 있습니다. 고객에게 안정적이고 신뢰할 수 있는 고속 연결 솔루션을 제공하는 데 힘쓰고 있습니다. 관련 요구 사항이나 더 많이 알고 싶으시면 연락 주세요: 은경리사
18913280527(위챗동호).
